Anschließen
Buskabel herstellen
5-8
02.2001
Für das Anfertigen von Verbindungen mit Kunstoff-Lichtwellenleiter
gehen Sie in folgenden Reihenfolge vor:
1. Schneiden Sie die benötigte Länge des Lichtwellenleiters im rechten
Winkel zum Kabel ab. Verwenden Sie hierzu ein scharfes Messer
(Bild 5-7 €).
2. Entfernen Sie die äußere schwarze Umhüllung des Lichtleiters mit
einer geeigneten Abisolierzange auf einer Länge von ca. 7mm. Der
Lichtwellenleiter darf dabei auf keinen Fall beschädigt werden!
3. Lichtwellenleiterkabel in den Stecker einlegen (Bild 5-7 ó) und bis
zum Anschlag in die zylindrische Hülse einschieben. Der
durchsichtige Lichtwellenleiter steht dann vorne aus der Hülse
heraus.
4. Griffhälfte des Steckers herumklappen und Stecker mit der Hand
schließen (Bild 5-7 ì). Wenn die obere Griffhälfte in die untere
eingerastet ist, ist das Kabel im Stecker fixiert.
5. Den über das Hülsenende hinausstehenden Lichtwellenleiter mit
einem scharfen Messer nahezu bündig abschneiden. Den Schnitt
senkrecht zur Lichtwellenleiterachse führen.
6. Die Schnittfläche des Lichtwellenleiters muß nun poliert werden.
Dazu führt man das Hülsenende senkrecht in Form einer 8 über die
matte rauhe Seite der beigepackten grünen Polierfolie.
Abschließend wird das Ende mit einem sauberen fuselfreien Tuch
gereinigt.
7. Zur Erzielung einer minimalen Durchgangsdämpfung kann noch
eine Feinpolitur erfolgen. Die Feinpolitur verbessert die
Übergangsdämpfung um ca. 2 dB. Das Hülsenende wird dazu
wieder senkrecht in Form einer 8 ca. 25 mal über die rauhe matte
Seite der rosa Polierfolie geführt. Abschließend wird das Ende
nochmal mit einem sauberen fuselfreien Tuch gereinigt.
€ ó
Lichtwellenleiter Lichtwellenleiter
abschneiden in Stecker einführen

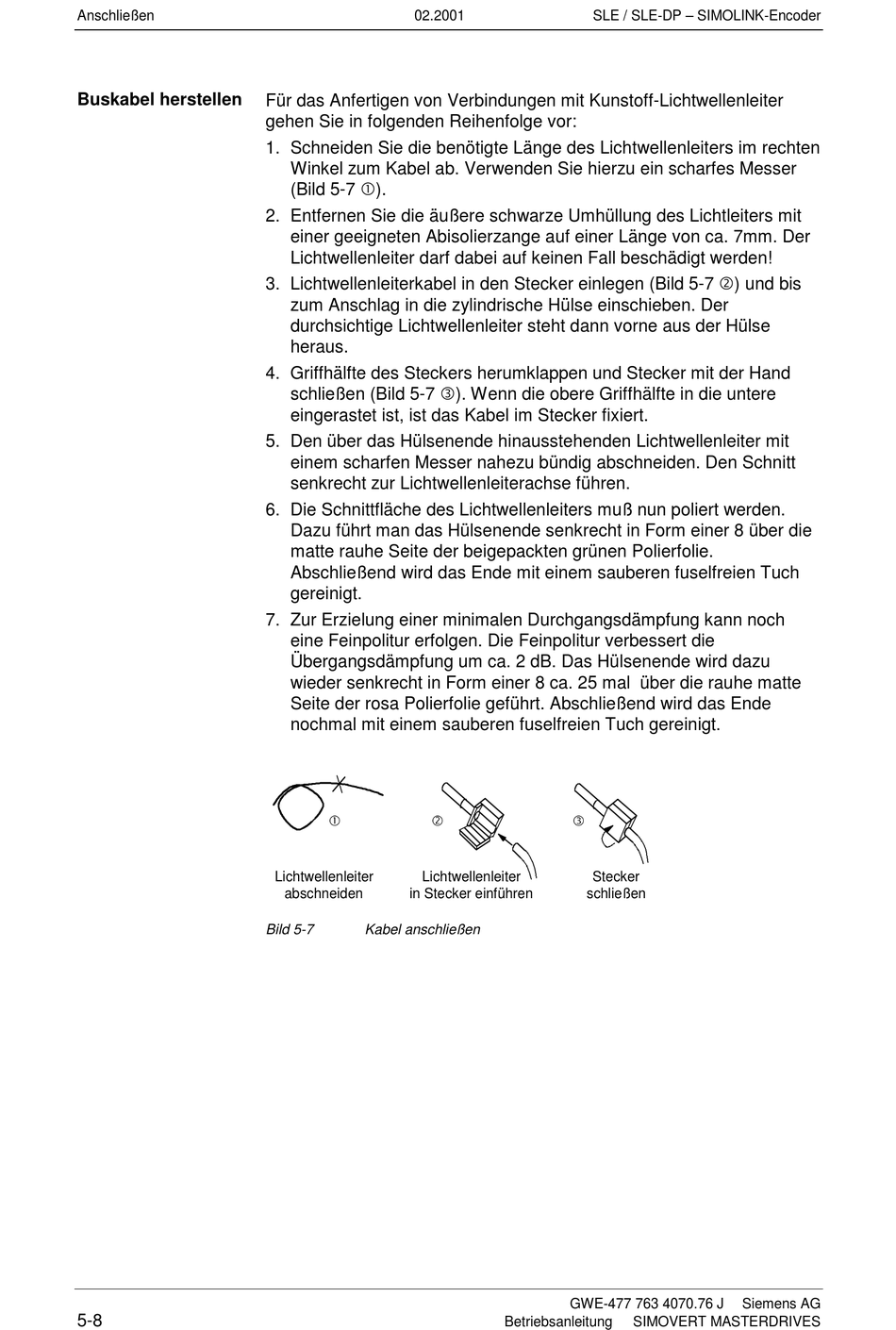

Bild 5-7 Kabel anschließen
SLE / SLE-DP – SIMOLINK-Encoder
ì
Stecker
schließen
