Siemens SLE / SLE-DP – SIMOLINK-Encoder Betriebsanleitung Seite 22

Anschließen
5-4
02.2001
Sollwert-Eingang
Spur A
Steigende
Sollwerte
(pos. Drehrichtung)
Spur B
Spur Null
Spur A
Fallende Sollwerte
(neg. Drehrichtung)
Spur B
Spur Null

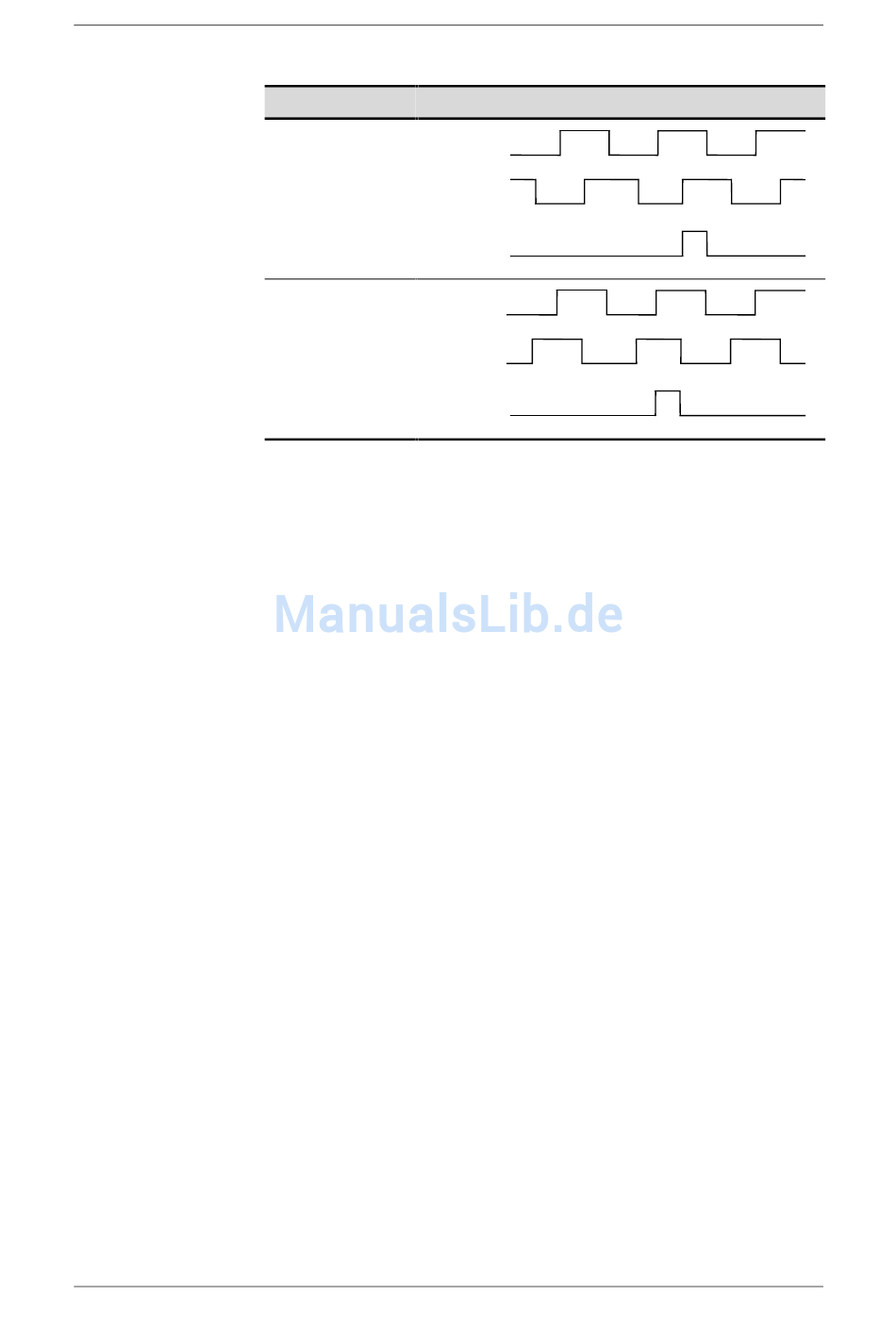

Tabelle 5-3 Signalausgang bei Nulldurchgang
Die Strichzahl der Geberschnittstelle kann über DIL-Schalter an der
rechten Seitenwand ausgewählt werden (Tabelle 6-1). Mögliche
Strichzahlen sind: 8192, 4096, 2048, 1024.
SLE / SLE-DP – SIMOLINK-Encoder
Signalform am Ausgang
GWE-477 763 4070.76 J
Betriebsanleitung SIMOVERT MASTERDRIVES
t →
