Inbetriebsetzung
6.2

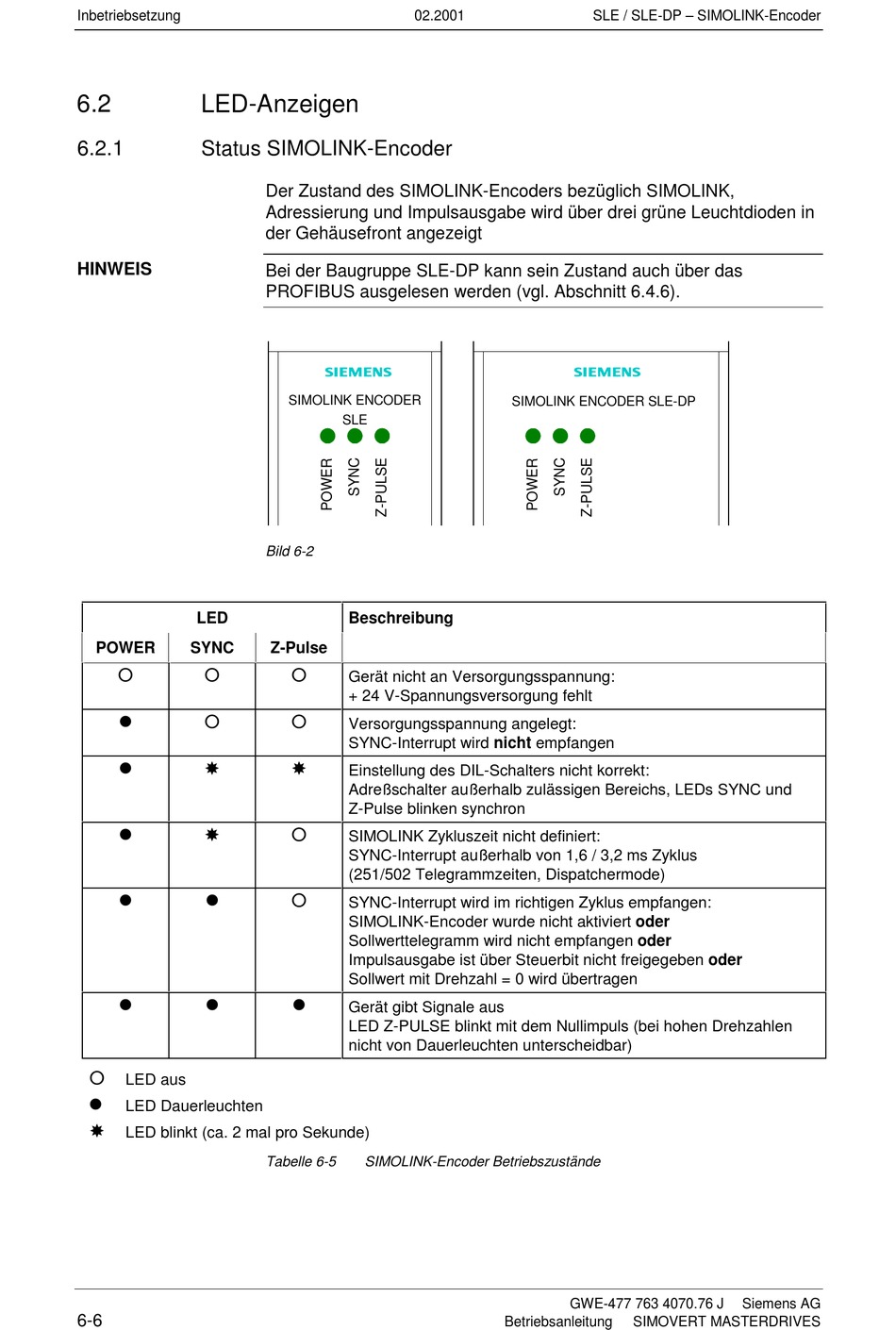

LED-Anzeigen

6.2.1

Status SIMOLINK-Encoder

HINWEIS
LED
POWER SYNC
† †
l †
l ’
l ’
l l
l l
†
LED aus
l
LED Dauerleuchten
’
LED blinkt (ca. 2 mal pro Sekunde)
6-6
02.2001
Der Zustand des SIMOLINK-Encoders bezüglich SIMOLINK,
Adressierung und Impulsausgabe wird über drei grüne Leuchtdioden in
der Gehäusefront angezeigt
Bei der Baugruppe SLE-DP kann sein Zustand auch über das
PROFIBUS ausgelesen werden (vgl. Abschnitt 6.4.6).
SIMOLINK ENCODER
SLE
Bild 6-2
Beschreibung
Z-Pulse
†
Gerät nicht an Versorgungsspannung:
+ 24 V-Spannungsversorgung fehlt
†
Versorgungsspannung angelegt:
SYNC-Interrupt wird nicht empfangen
’
Einstellung des DIL-Schalters nicht korrekt:
Adreßschalter außerhalb zulässigen Bereichs, LEDs SYNC und
Z-Pulse blinken synchron
†
SIMOLINK Zykluszeit nicht definiert:
SYNC-Interrupt außerhalb von 1,6 / 3,2 ms Zyklus
(251/502 Telegrammzeiten, Dispatchermode)
†
SYNC-Interrupt wird im richtigen Zyklus empfangen:
SIMOLINK-Encoder wurde nicht aktiviert oder
Sollwerttelegramm wird nicht empfangen oder
Impulsausgabe ist über Steuerbit nicht freigegeben oder
Sollwert mit Drehzahl = 0 wird übertragen
l
Gerät gibt Signale aus
LED Z-PULSE blinkt mit dem Nullimpuls (bei hohen Drehzahlen
nicht von Dauerleuchten unterscheidbar)
Tabelle 6-5 SIMOLINK-Encoder Betriebszustände
SLE / SLE-DP – SIMOLINK-Encoder
SIMOLINK ENCODER SLE-DP
GWE-477 763 4070.76 J
