Konfi guration 1 (AdC =1) - Dip 4 hat keinen Einfl uss
Die typische Anwendung ist die Ansteuerung einer klassischen Anlage
mit Klimagerät + Heizkessel mit Feuchteregelung über den Proportional-
Befeuchter von CAREL, beispielsweise der Serie compactSteam. Die
Entfeuchtung erfolgt über das Klimagerät, wobei überprüft wird, dass die
Temperaturbedingungen innerhalb der Komfortgrenzen liegen.
Die beiden Feuchtesollwerte (einer für die Befeuchtung, der andere für die
Entfeuchtung) legen auch die Umschaltpunkte für den automatischen
Befeuchtungs-/Entfeuchtungsbetrieb fest.
Der Temperatursollwert ist für den Kühl- und Heizbetrieb derselbe;
die Umschaltung (Kühlen/Heizen) erfolgt in Entsprechung der
Aktivierungspunkte der beiden Ausgänge.
Die Entfeuchtungsanforderung kann nur ausgeführt werden, wenn
die Feuchte den Entfeuchtungssollwert plus die Schaltdiff erenz dFd
überschreitet sowie:
Temp > SW – dS1 – dF2
Sie wird auf OFF gesetzt, wenn die Feuchte unter dem
Entfeuchtungsollwert liegt sowie:
Temp < SW – dS1 – dF2 – 0.5 °C

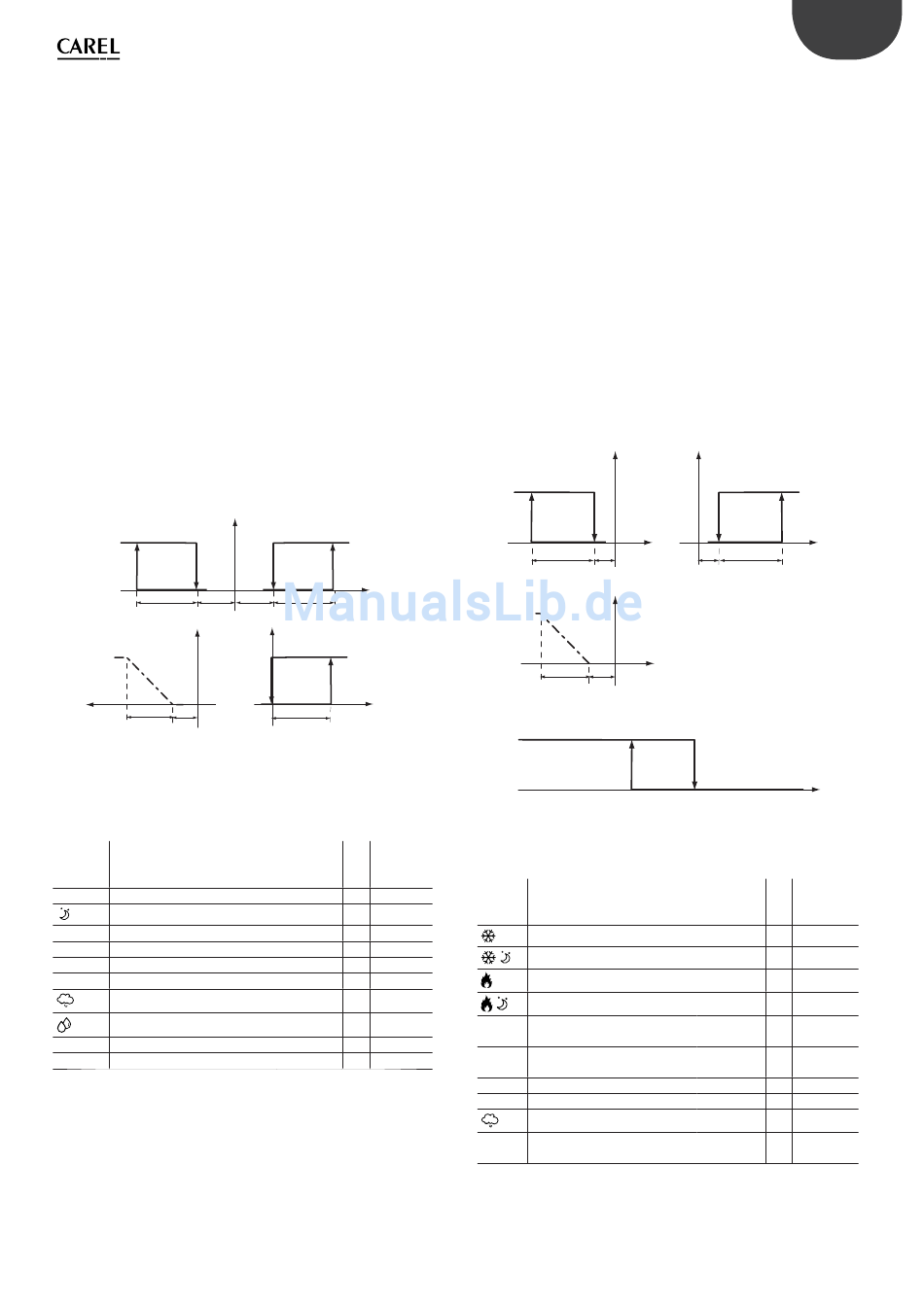

Siehe nachstehendes Diagramm für die Beschreibung dieses
Betriebsmodus.
R1
dF2
dS1
Temperatursollwert Heizen/Kühlen
Output
10 V
0 V
% U.R
dFH
dSA
Befeuchtungssollwert
Fig. 5.m
Betroff ene Parameter:
Code
Beschreibung
-
Tag-Sollwert (einziger)
Nacht-Sollwert (einziger)
dIF
Schaltdiff erenz Relais 1
dF2
Schaltdiff erenz Relais 2
dS1
Relais-Off set
dSA
Off set analoger Ausgang
Befeuchtungssollwert
Entfeuchtungssollwert
dFH
Befeuchtungsschaltdiff erenz
dFd
Entfeuchtungsschaltdiff erenz
Output
R1
dS1
dIF
Temp.
Output
R2
% U.R.
dFd
Entfeuchtungssollwert
Aktiviert nur bei Temp > SW - dS1-dF2
Deaktiviert bei Temp < SW - dS1 - dF2-0,5
Wert oder
Default
LE
Bindung
bei LE = 1
20,0 °C
1
-
18,0 °C
1
-
1,0 °C
1
-
1,0 °C
2
= dIF
0,5 °C
1
-
0 % rF
2
=0
50,0 % rF
1
-
70,0 % rF
1
-
5,0 % rF
1
-
5,0 % rF
1
-
Tab. 5.i
Konfi guration 2 (AdC = 2) - Dip 4 hat keinen Einfl uss
Für die Ansteuerung einer klassischen Umkehr-Klimaanlage mit
automatischer
Umschaltung
Feuchteregelung mittels CAREL-Befeuchter compactSteam.
Der automatische Betriebsmodus wird am Display über das Symbol
AUTO neben dem Sollwert angezeigt.
Es sind zwei einstellbare Sollwerte zu konfi gurieren: einer für den
Kühlbetrieb, der andere für den Heizbetrieb.
Die Umschaltung Kühl-/Heizbetrieb erfolgt automatisch in Abhängigkeit
der gemessenen Raumtemperatur.
Die beiden Sollwerte werden über die Set-Taste oder die UP-/DOWN-
Tasten eingestellt; es erscheint zuerst der Kühlsollwert, dann der
Heizsollwert; der Regler überprüft automatisch, dass zwischen den
beiden Sollwerten eine Mindestdiff erenz von 1 °C besteht.
Das Relais 1 erteilt den Freigabebefehl für Heizen/Kühlen.
Der analoge Ausgang steuert die Befeuchtung an.
Der Relaisausgang 2 dient der Umschaltung.
Siehe nachstehendes Diagramm für die Beschreibung dieses
Betriebsmodus.
Output
R1
dF2
dS1
Heizsollwert
10 V
Output
0 V
dFH
dSA
% U.R
Befeuchtungssollwert
Heizsollwert
Betroff ene Parameter:
Code
Beschreibung
Tag-Sollwert für Kühlbetrieb
Nacht-Sollwert für Kühlbetrieb
Tag-Sollwert für Heizbetrieb
Nacht-Sollwert für Heizbetrieb
Schaltdiff erenz Relais 1 im
dIF
Kühlbetrieb
Schaltdiff erenz Relais 1 im
dF2
Heizbetrieb
dS1
Off set Relais 1
dSA
Off set analoger Ausgang
Befeuchtungssollwert
Schaltdiff erenz analoger
dFH
Ausgang
23
Kühlen/Heizen
und
Proportional-
Output
R1
Temp.
Temp.
dS1
dIF
Kühlsollwert
R2
Kühlsollwert
Temp.
Fig. 5.n
Wert oder
Default
LE
bei LE = 1
24,0 °C
1
26,0 °C
1
20,0 °C
1
18,0 °C
1
1,0 °C
1
1,0 °C
2
0,5 °C
2
0 % rF
2
50,0 % rF
1
5,0 % rF
1
clima +030220643 - rel. 1.4 - 26.02.2016
GER
Bindung
-
-
-
-
-
= dIF
= 0
= 0
-
Tab. 5.j
