Frequenzmessungen
VORSICHT: Um einen elektrischen Schlag zu vermeiden, ziehen Sie die Tastköpfe von dem
Messgerät ab bevor Sie Strommessungen vornehmen.
VORSICHT: Beachten Sie CAT II 600V, CAT III 300V hinsichtlich der Erdung der
Messzange.
1. Stellen Sie den Funktionsschalter auf die Stellung Hz.
2. Betätigen Sie den Hebel zum Öffnen der Zange und umschließen Sie vollständig einen Leiter.
Siehe Abb. 3 oben im Abschnitt „Strommessungen ‐ Umschließtechnik".
3. Lesen Sie den Frequenzmesswert in Hz vom LCD ab.
Spannungsmessungen
WARNUNG: Legen Sie zwischen den Buchsen des Messgeräts und der Erdung nicht mehr
als 600VAC/DC an.
VORSICHT: Schließen Sie vor dem Verbinden der Messleitungen mit dem Stromkreis oder
dem Gerät zuerst die schwarze vor der roten Leitung an. Beim Trennen der Messleitungen entfer
nen Sie zuerst die rote vor der schwarzen Leitung.
Wechselspannungsmessungen
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung i
n die negative (COM) Buchse und den Bananenstecker der ro
ten Messleitung in die positive (V/Ω) Buchse.
2.
Drehen Sie den Funktionsschalter auf die Stellung V.
3.
Drücken Sie die Taste MODE, um AC (Wechselspannung) zu w
ählen (falls nötig). Wählen Sie mit der Taste MODE außerdem
die Frequenz der gemessenen Spannung aus.
4.
Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis.
5.
Lesen Sie nun den Messwert im Display ab. Das Display zeigt
den exakten Dezimalpunkt an.

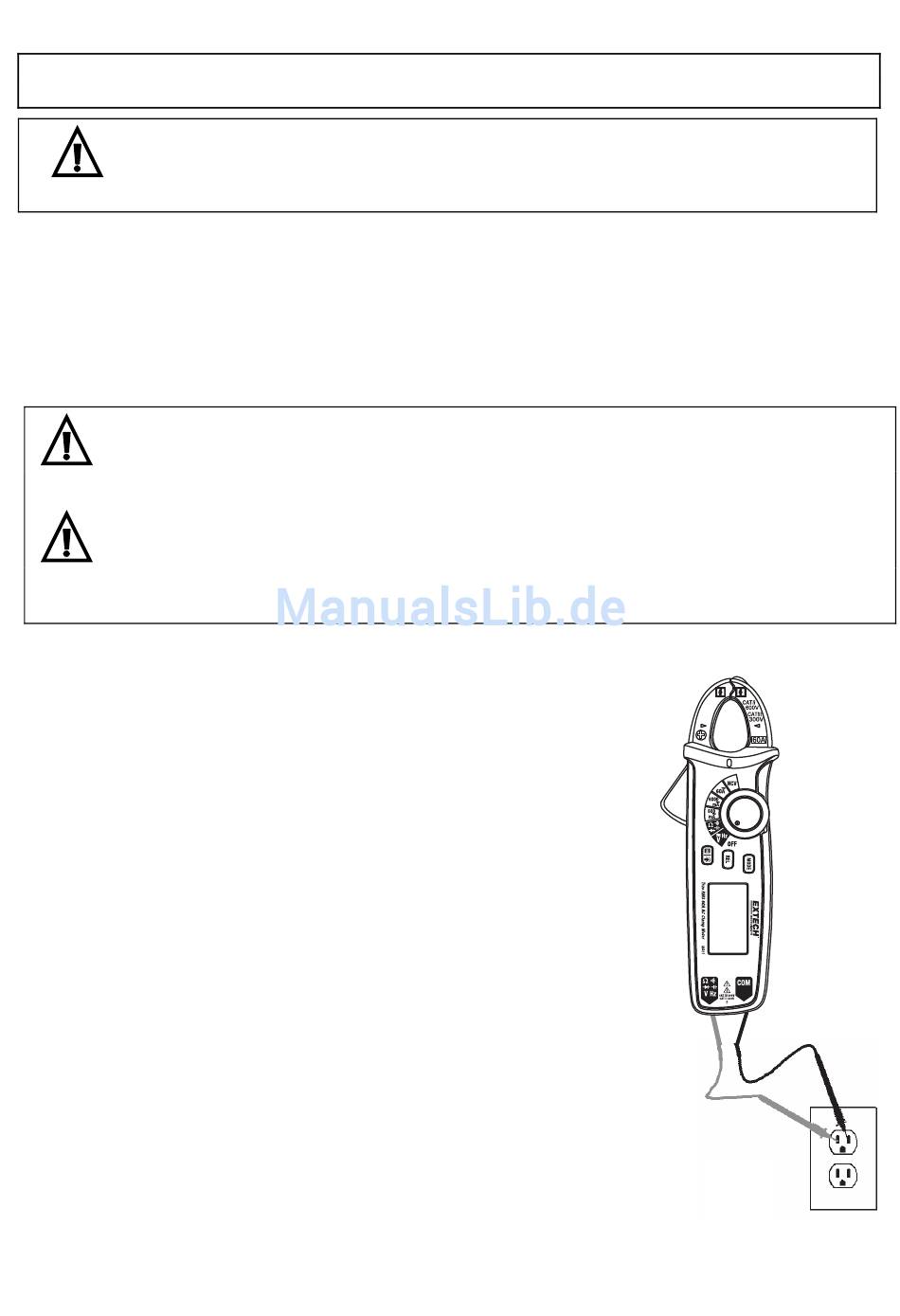

Abb. 5 WECHSELSPANNUNGSMESSUNG
9
MA61_MA63-de-DE_V1.0 3/15
