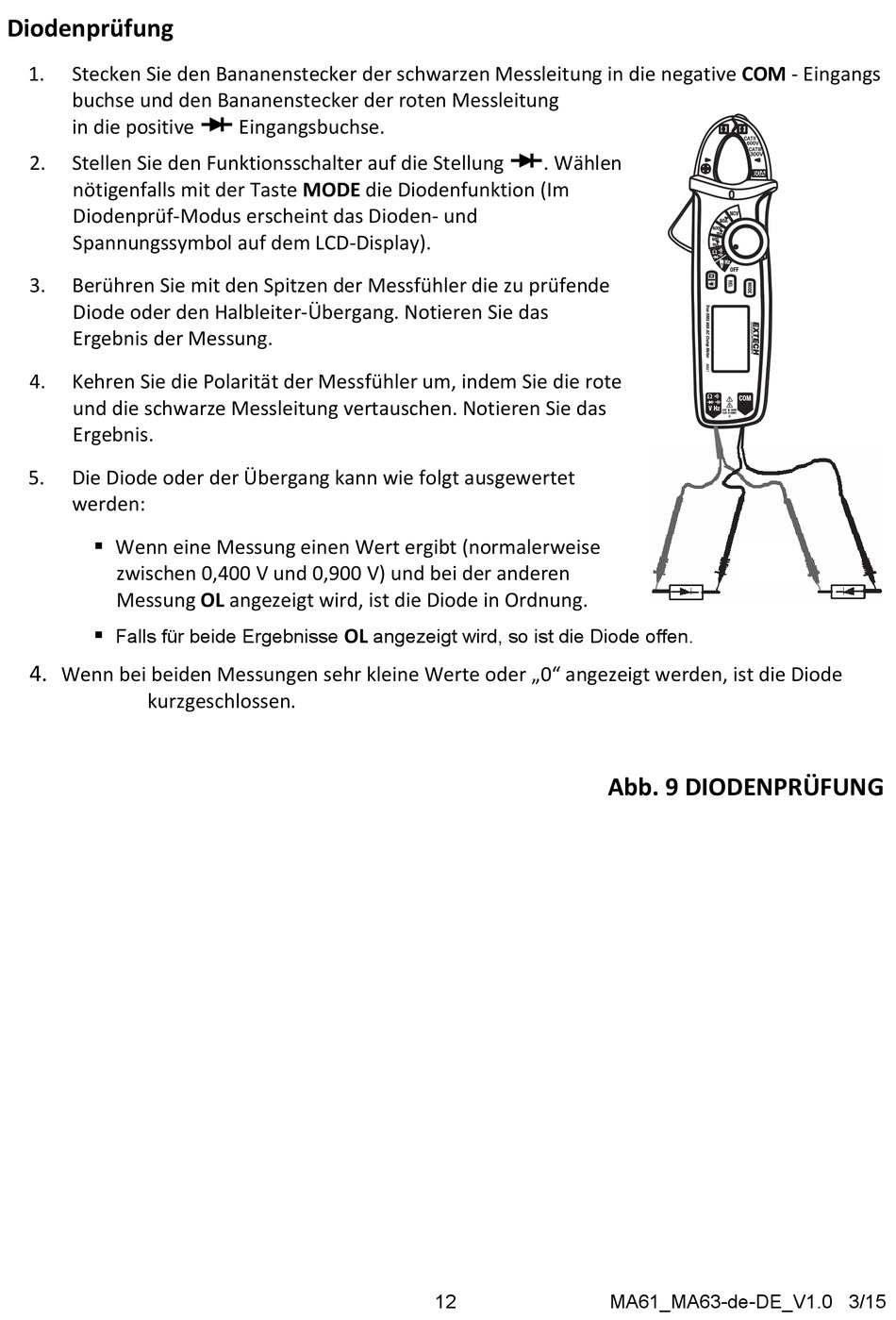

Diodenprüfung
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM ‐ Eingangs
buchse und den Bananenstecker der roten Messleitung
in die positive
2.
Stellen Sie den Funktionsschalter auf die Stellung
nötigenfalls mit der Taste MODE die Diodenfunktion (Im
Diodenprüf‐Modus erscheint das Dioden‐ und
Spannungssymbol auf dem LCD‐Display).
3.
Berühren Sie mit den Spitzen der Messfühler die zu prüfende
Diode oder den Halbleiter‐Übergang. Notieren Sie das
Ergebnis der Messung.
4.
Kehren Sie die Polarität der Messfühler um, indem Sie die rote
und die schwarze Messleitung vertauschen. Notieren Sie das
Ergebnis.
5.
Die Diode oder der Übergang kann wie folgt ausgewertet
werden:
Wenn eine Messung einen Wert ergibt (normalerweise
zwischen 0,400 V und 0,900 V) und bei der anderen
Messung OL angezeigt wird, ist die Diode in Ordnung.
Falls für beide Ergebnisse
4.
Wenn bei beiden Messungen sehr kleine Werte oder „0" angezeigt werden, ist die Diode
kurzgeschlossen.
Eingangsbuchse.
angezeigt wird, so ist die Diode offen.
OL
. Wählen
12
Abb. 9 DIODENPRÜFUNG
MA61_MA63-de-DE_V1.0 3/15
