Layout der Optionskarte

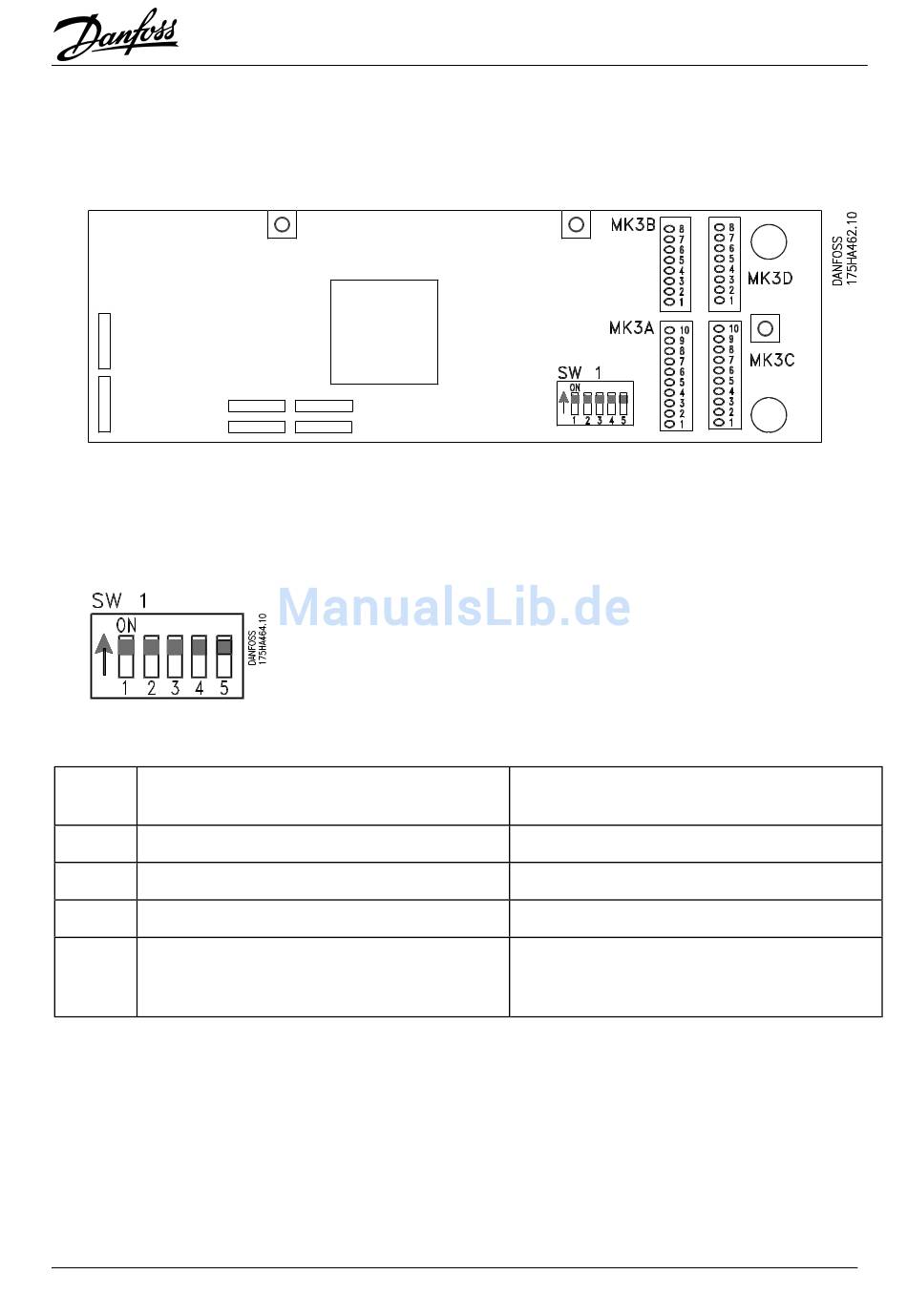

Die Abbildung zeigt die Position der Anschlüsse und des DIP-Schalters.

DIP Schalter SW 1

Schalter
Beschriftung
1.1 Optionskarte muss mit einer externen
24-V-Versorgungsspannung betrieben werden.
1.2 Nicht genutzt
1.3 Nicht genutzt
1.4 Nicht genutzt
1.5 Optionskarte muss mit einer externen
Versorgungsspannung betrieben werden
(gemeinsam).
14
®
VLT Serie 5000 Positionierregler
Abbildung 4: Layout der Optionskarte
OFF
MG.50.P1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
ON
Optionskarte wird von der Steuer-
karte (24 V) versorgt.
Nicht genutzt
Nicht genutzt
Nicht genutzt
Optionskarte wird von der Steuer-
karte versorgt (gemeinsam).
