Danfoss VLT 5000 SERIES Handbuch Seite 49

Zeichnungen aus Synchronreglerhandbuch sind deutsch beschriftet
Quadcounts Durch Flankenerkennung erfolgt eine Vervierfachung der inkrementalen Schritte der
beiden Geberspuren (A/B) des Inkremental-Drehgebers. Dies hat eine bessere Au-
lösung zur Folge.
Zeichnungen aus Synchronreglerhandbuch sind deutsch beschriftet
Der Absolutwert-Drehgeber ist eine Sonderform des Inkremental-Drehgebers. Er gibt nicht nur Drehzahl und
Drehrichtung an, sondern auch die absolute physische Position. Die Übertragung
erfolgt mittels Positionstransfer in paralleler Form oder in Form eines Telegramms in
serieller Form. Absolutwert-Drehgeber sind ebenfalls in zwei Versionen erhältlich:
Single-Turn-Drehgeber liefern eine absolute Position auf einer Wellendrehung. Multi-
Turn-Drehgeber sind in der Lage, die absolute Position über eine bestimmte Anzahl
oder eine frei einstellbare Anzahl an Drehungen festzustellen.
Drehgeber-U/min Die Drehzahl wird in Abhängigkeit zur Drehzahl des Drehgebers definiert. Aus
diesem Grund wurde der Begriff "Drehgeber-Umdrehungen pro Minute" ("Drehgeber-
U/min bzw. ERPM) als Einheit gewählt.
Übersetzungsverhältnis Motor/Drehgeber
Da der Drehgeber nicht notwendigerweise am Motor selbst montiert sein muss, ist
MG.50.P1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
49
®
VLT Serie 5000 Positionierregler

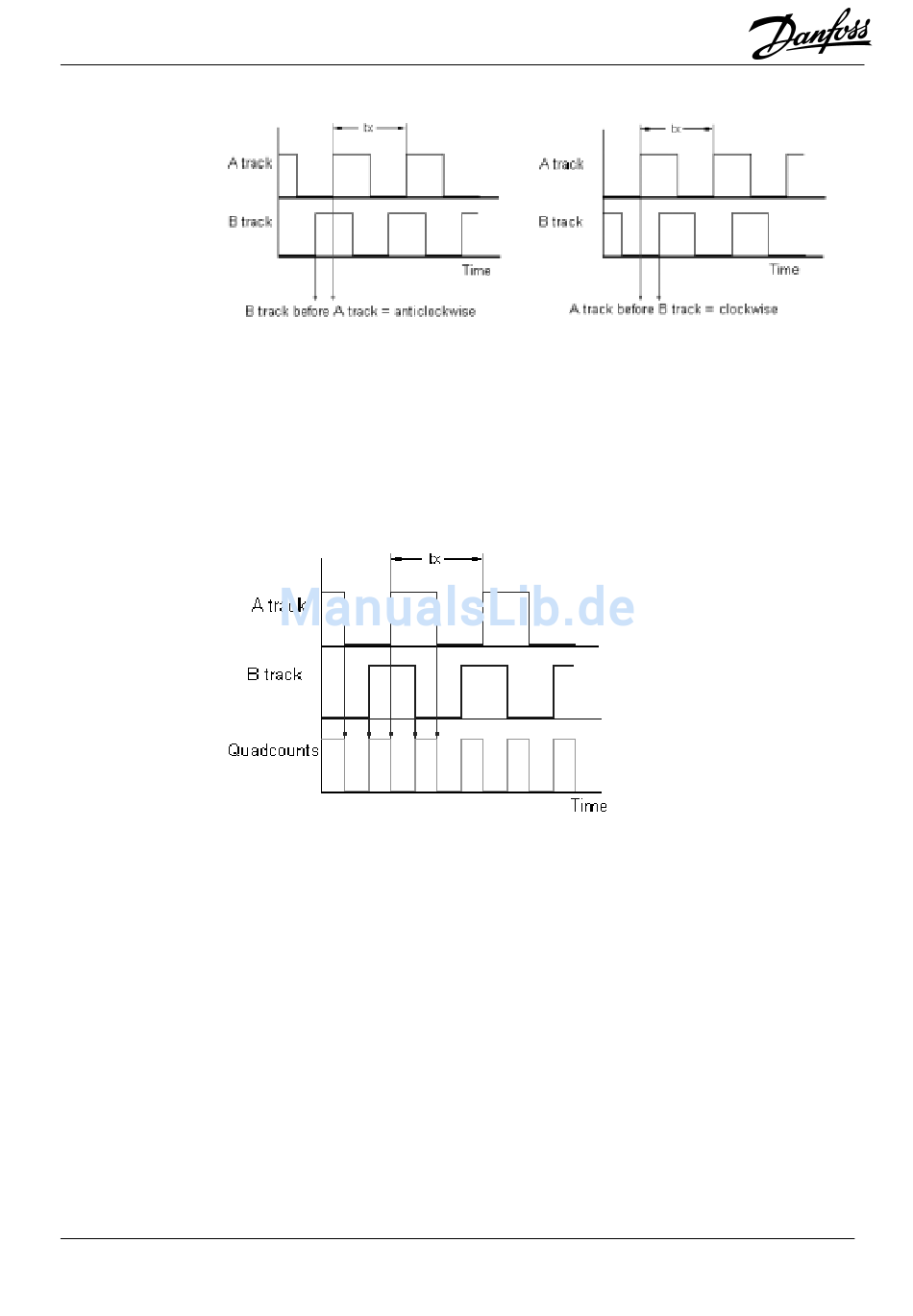

Abbildung : Inkrementale Drehgebersignale
Abbildung 6: Ableitung der Quadcounts
