Digitaleingänge
MK3A ist ein zehnpoliger Klemmenblock mit 8 Digi-
taleingängen (I1 - I8) und 2 Klemmen für 24-V-Ver-
sorgung (siehe Seite 13, Versorgungsspannungen).
Digitalausgänge
MK3C ist ein zehnpoliger Klemmenblock mit 8
Digitalausgängen und 2 Kle men für 24-V-Ver-
sorgung (siehe Seite 13, Versorgungsspannungen).
Drehgeberschnittstelle
MK3D ist ein achtpoliger Klemmenblock mit
6 Klemmen für die Drehgebersignale und 2 Kle -
men mit 5-V-Versorgung (siehe Seite 9,
Versorgungsspannungen).
Klemme
Inkrementaler Eingang A ein
Absoluter Eingang
12
®
VLT Serie 5000 Positionierregler
A1 A1/
A ein/
Clk au
Clk au /
Abbildung 1: Drehgeberschnittstelle

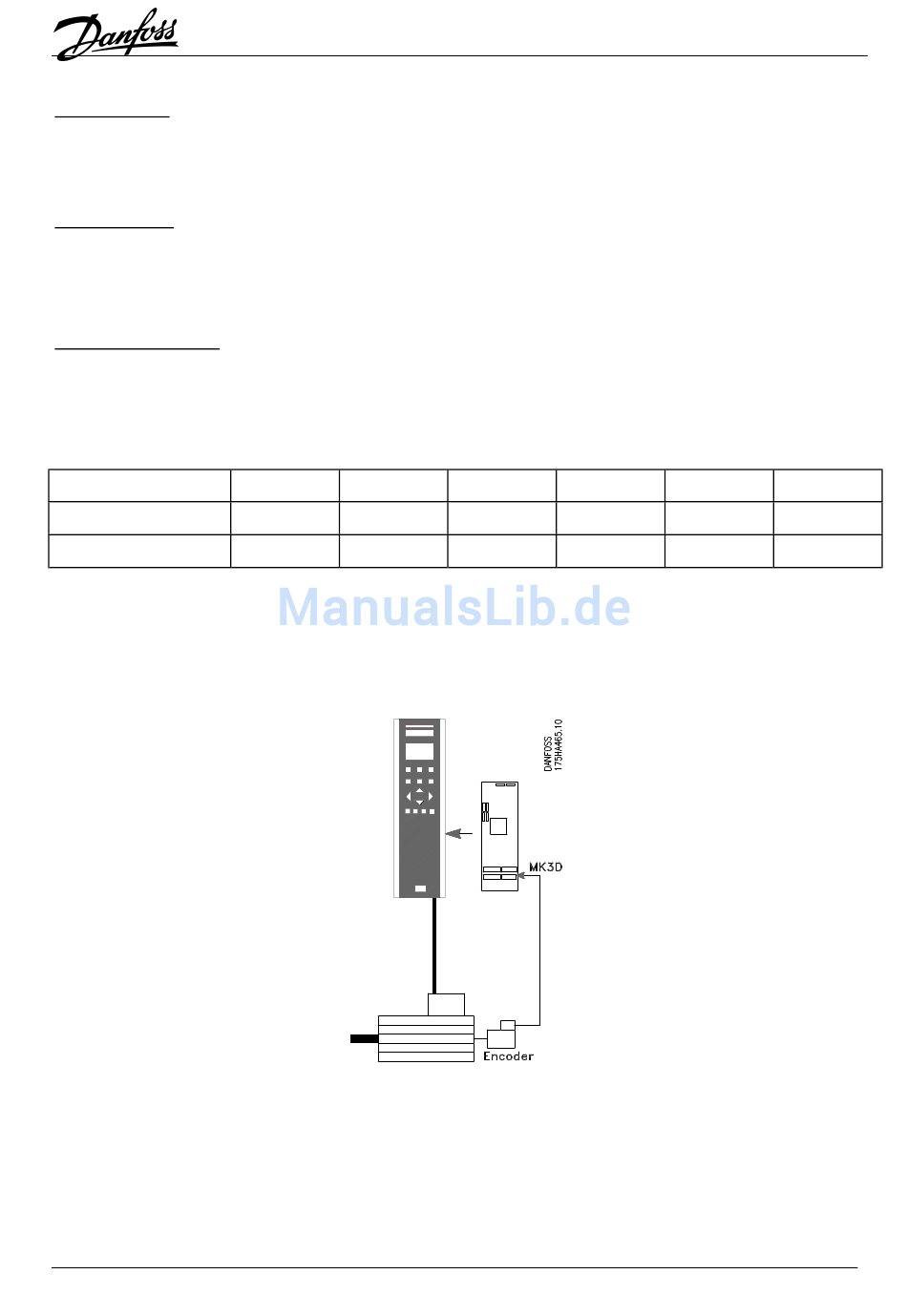

Abbildung 2: Drehgeberanschluss für Positionieranwendungen
MG.50.P1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Die Drehgeberschnittstelle wird für die Rückmel-
dung des Positionierreglers benutzt.
Die Abbildung 1 auf Seite 12 zeigt die Funktion
jeder Klemme in den zwei möglichen Betriebs-
arten.
Die folgende Übersicht zeigt die Funktion jeder
Klemme in den zwei möglichen Betriebsarten.
(Siehe Abb. 2, Seite 12)
B1 B1/
B ein B ein/
Daten ein
Daten ein/
Z1 Z1/
Z ein Z ein/
Nicht belegt Nicht belegt
