Versorgungsspannungen

Die Versorgung der Optionskarte erfolgt über die
interne 24-V-DC-Versorgung des VLT5000. Da je-
doch die verfügbare Leistung begrenzt ist, kann es
erforderlich sein, eine externe 24-V-DC-Versorgung
zu benutzen.
Die 24-V-DC-Versorgung des VLT5000 kann insge-
samt 420 mA liefern, einschließlich der Last auf der
Steuerkarte (Klemme 12, 13 und Ausgang 42 und
45).
Die 5-V-Ausgangsleistung der Optionskarte wird von
der 24-V-Versorgung erzeugt. Die höchste Leistung
auf der 5-V-Seite ist 5 V x 280 mA = 1,4 W; dies
entspricht etwa 80 mA auf der 24-V-Seite.
Bei Einsatz einer externen 24-V-DC-Quelle muss
die interne 24-V-Versorgung von der Steuerkarte
abgeschaltet werden, und zwar durch Öffnen des
Schalters SW 1.1 und 1.5.
MG.50.P1.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT Serie 5000 Positionierregler

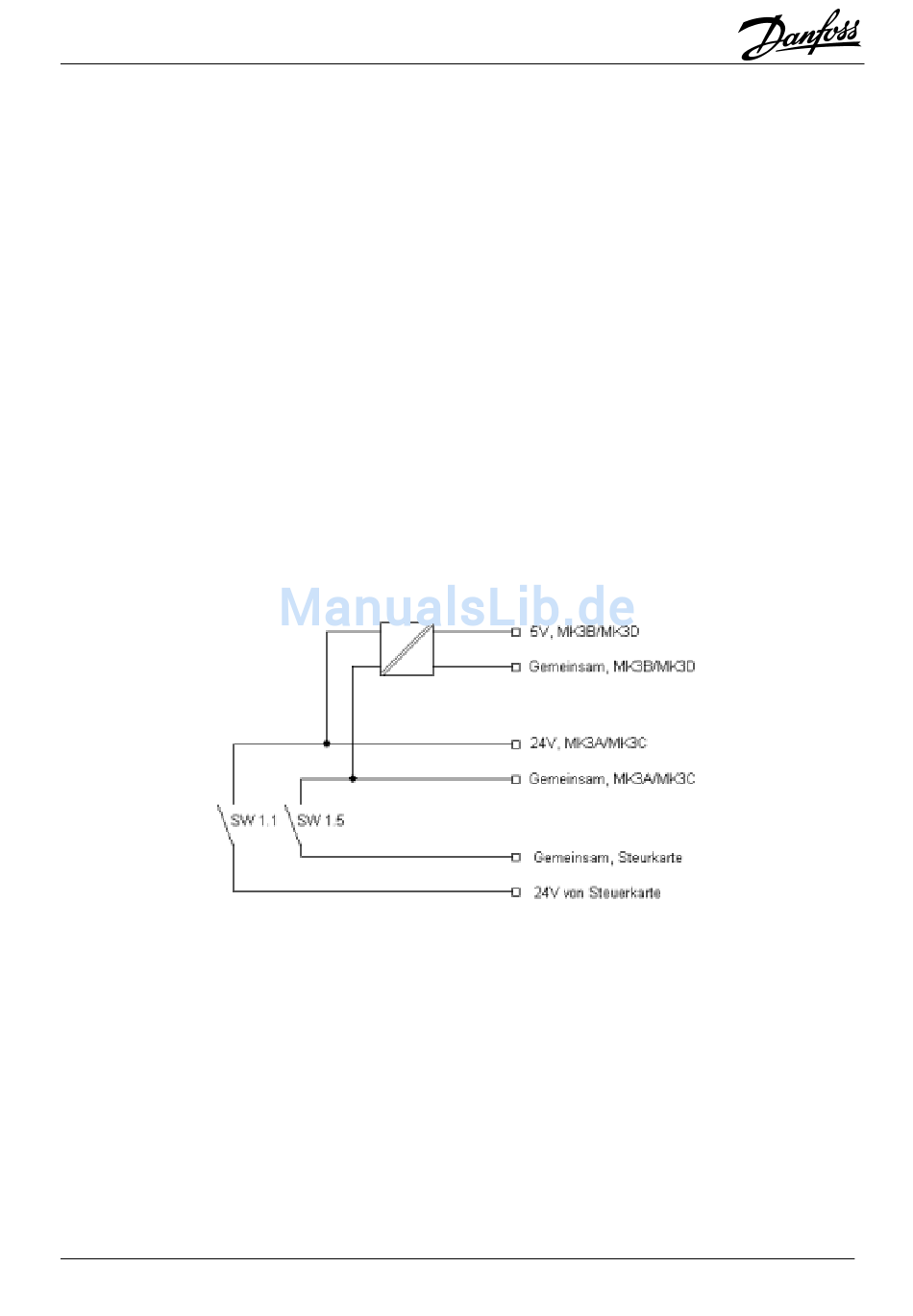

Abbildung 3: Stromversorgung der Ein- und Ausgänge
Jeder Digitaleingang auf der Optionskarte nimmt 8
mA auf. Jeder Digitalausgang auf der Optionskarte
kann je nach Last bis zu 0,7 A (bei externer 24-V-
Versorgung) liefern.
Die Belastung der 24-V-Versorgung (intern oder
extern) kann folgendermaßen berechnet werden:
8 mA x Anzahl der Digitaleingänge
Belastung der Digitalausgänge
(MK3C, 01 - 08)
Belastung der 5-V-Versorgung
(MK3BID, 5 V/com)
Belastung der Steuerkarte
(24 V Versorgungsspannung, Klemmen 12/13
und Ausgänge, Klemmen 42/45)
+
+
+
