16 Gerätebeschreibung
Pos : 26 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansc hlüsse/Leistungs kontakte/F eldvers orgung - Übersc hrift 3 @ 6\mod_1256294692864_6.doc @ 43663 @ 3 @ 1
3.2.2

Leistungskontakte/Feldversorgung

Pos : 27.1 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sic herheits- und sonstige Hinweis e/Vorsic ht/Vorsic ht: Verletz ungsgefahr durc h sc harfkantige M ess erkontakte! @ 6\mod_1256193279401_6.doc @ 43412 @ @ 1
VORSICHT Verletzungsgefahr durch scharfkantige Messerkontakte!
Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger
Hantierung mit den Busklemmen Verletzungsgefahr.
Pos : 27.2 /Serie 750 (WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansc hlüsse/Leistungs kontakte 2 LK (Mess er/F eder) @ 7\mod_1266317883167_6.doc @ 50686 @ @ 1
Die Busklemme 750-463 besitzt 2 selbstreinigende Leistungskontakte für die
Einspeisung und Weiterleitung der Feldversorgungsspannung. Die Kontakte auf
der linken Seite der Busklemme sind als Messerkontakte ausgeführt und die
Kontakte auf der rechten Seite als Federkontakte.
Tabelle 4: Leistungskontakte

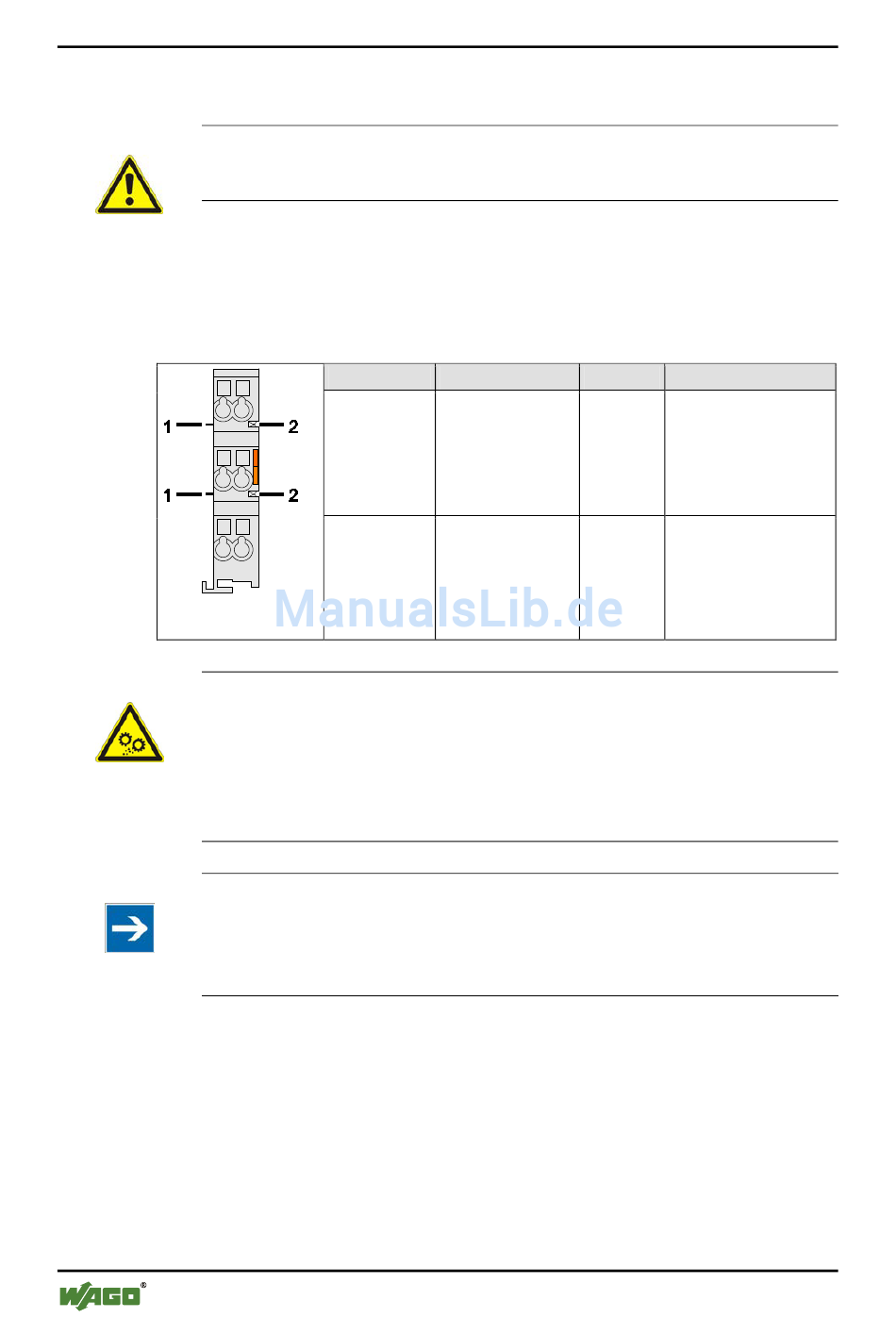

Abbildung 3:
Leistungskontakte
Pos : 27.3 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sic herheits- und sonstige Hinweis e/Achtung/Ac htung: M aximal er Strom Leistungs kontakte 10 A @ 3\mod_1226499143500_6.doc @ 25027 @ @ 1
ACHTUNG
Maximalen Strom über Leistungskontakte nicht überschreiten!
Der maximale Strom, der über die Leistungskontakte fließen darf, beträgt
10 A. Durch größere Ströme können die Leistungskontakte beschädigt
werden.
Achten Sie bei der Konfiguration des Systems darauf, dass dieser Strom
nicht überschritten wird. Sollte das der Fall sein, müssen Sie eine
zusätzliche Potentialeinspeiseklemme einsetzen.
Pos : 27.4 /Serie 750 (WAGO-I/O-SYST EM)/Wic htige Erläuterungen/Sic herheits- und sonstige Hinweis e/Hinweis/Hi nweis: Potenti alei nspeis eklemme für Erde eins etzen! @ 3\mod_1226499037468_6.doc @ 25021 @ @ 1
Hinweis
Potentialeinspeiseklemme für Erdpotential einsetzen!
Die Busklemme besitzt keine Leistungskontakte für die Aufnahme und
Weiterleitung des Erdpotentials.
Setzen Sie eine Potentialeinspeiseklemme ein, wenn bei den nachfolgenden
Busklemmen eine Einspeisung des Erdpotentials benötigt wird.
Pos : 28 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1
Anschluss Typ
1 Messerkontakt
2 Federkontakt
WAGO-I/O-SYSTEM 750
750-463 4 AI RTD/-30°C ... +150°C
Anzahl Funktion
Einspeisung der
Feldversorgungs-
2
spannung
(U und 0 V)
v
Weiterleitung der
Feldversorgungs-
2
spannung
(U und 0 V)
v
Version 1.1.0
Handbuch
