Cage Clamp; Anschlüsse; Abbildung 4: Anschlüsse - WAGO I/O-SYSTEM 750 Handbuch

WAGO-I/O-SYSTEM 750
750-463 4 AI RTD/-30°C ... +150°C
Pos : 29 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansc hlüsse/CAGE CLAMP- Anschl üss e - Ü bers chrift 3 @ 6\mod_1256296337770_6.doc @ 43672 @ 3 @ 1
3.2.3

CAGE CLAMP

Pos : 30 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansc hlüsse/Analogei ngangs klemmen/Ansc hlüs se 750- 0463 @ 10\mod_1312893098223_6.doc @ 76187 @ @ 1

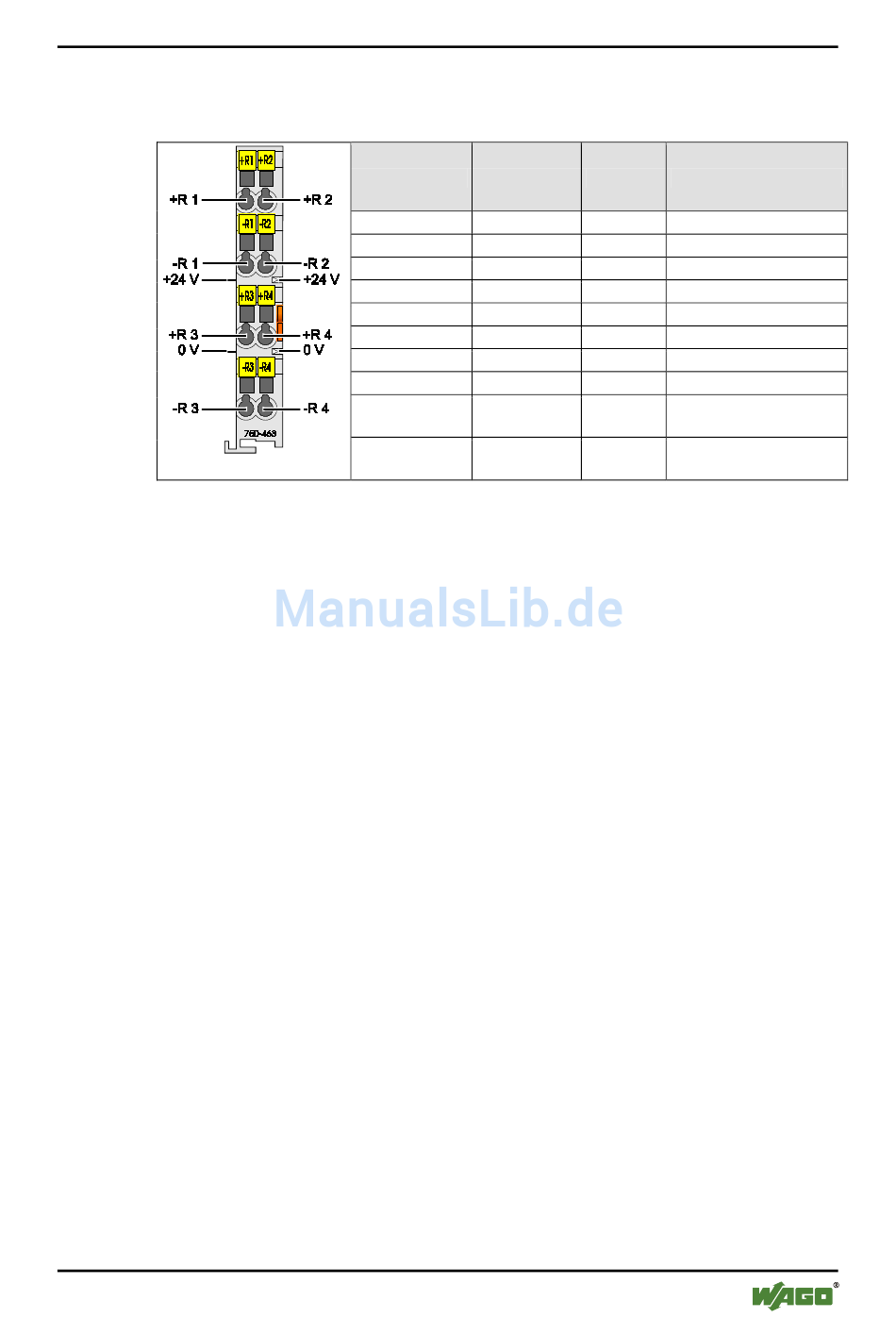

Tabelle 5: Anschlüsse
Abbildung 4: Anschlüsse
Pos : 31 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1
Handbuch
Version 1.1.0
®
-Anschlüsse
Anschluss Benennung
1
2
3
4
5
6
7
8
Leistungs-
kontakte
Leistungs-
kontakte
Gerätebeschreibung
Kanal Funktion
+R1 1 Sensor 1: +R
-R1 1 Sensor 1: -R
+R3 3 Sensor 3: +R
-R3 3 Sensor 3: -R
+R2 2 Sensor 2: +R
-R2 2 Sensor 2: -R
+R4 4 Sensor 4: +R
-R4 4 Sensor 4: -R
+24 V --- Feldversorgung 24 V
0 V --- Feldversorgung 0 V
