750-461 2AI Pt100/RTD
3.2 Anschlüsse
3.2.1

Datenkontakte/Klemmenbus

Die Kommunikation zwischen Feldbuskoppler/-controller und Busklemmen sowie
die Systemversorgung der Busklemmen erfolgt über den Klemmenbus. Er besteht
aus 6 Datenkontakten, die als selbstreinigende Goldfederkontakte ausgeführt sind.

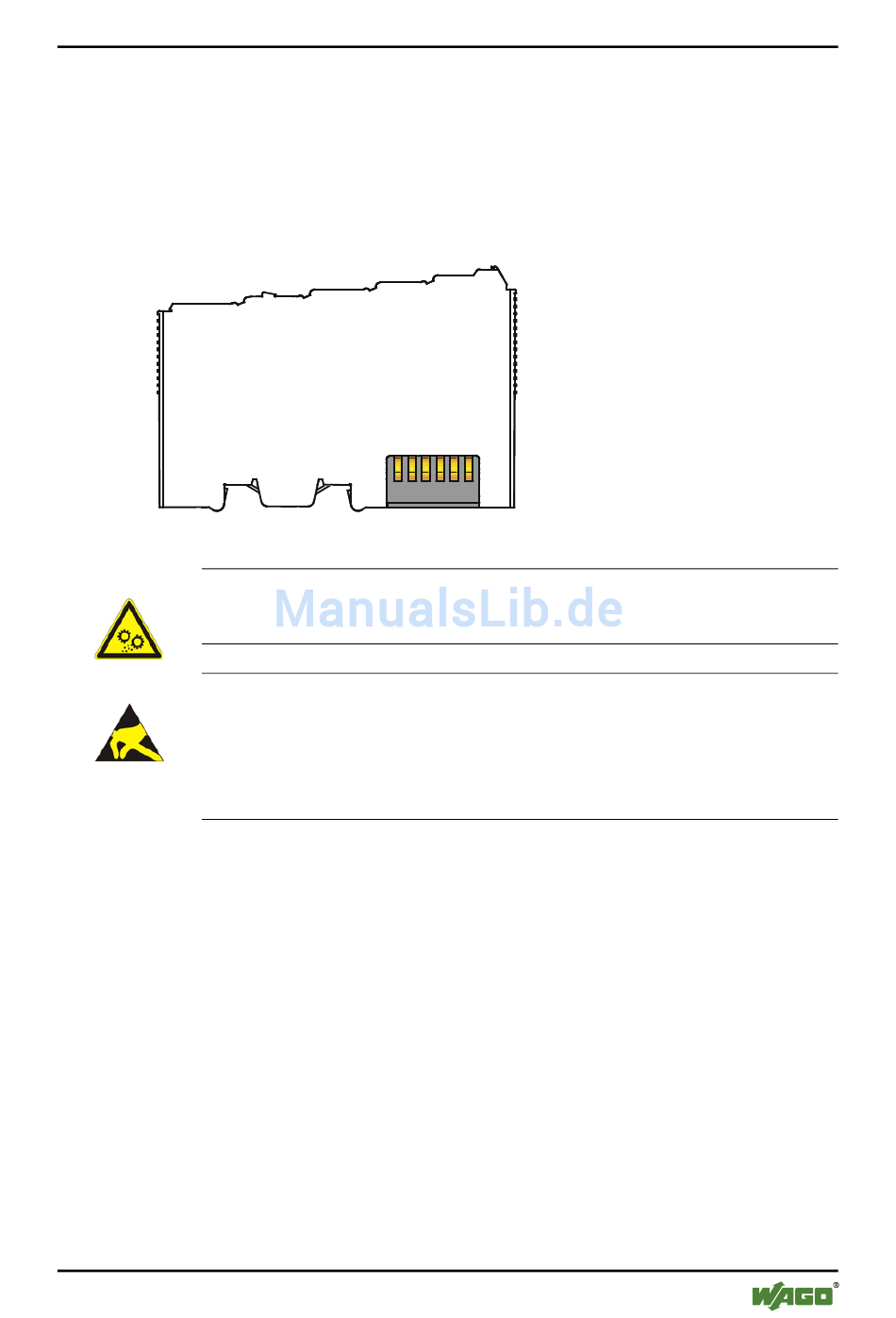

Abbildung 2: Datenkontakte

ACHTUNG Busklemmen nicht auf Goldfederkontakte legen!
Um Verschmutzung und Kratzer zu vermeiden, legen Sie die Busklemmen
nicht auf die Goldfederkontakte.
ESD Auf gute Erdung der Umgebung achten!
Die Geräte sind mit elektronischen Bauelementen bestückt, die bei
elektrostatischer Entladung zerstört werden können. Achten Sie beim
Umgang mit den Geräten auf gute Erdung der Umgebung (Personen,
Arbeitsplatz und Verpackung). Berühren Sie keine elektrisch leitenden
Bauteile, z. B. Datenkontakte.
3.2.2

Leistungskontakte/Feldversorgung

Die Busklemme 750-461 hat keine Leistungskontakte.
