WAGO-I/O-SYSTEM 750
753-668/000-004 4FAI 0/4-20 mA Diff PROFIsafe
Pos : 21.11 /Serie 750 ( WAGO-I/O-SYST EM)/Gerätebeschr eibung (alte Struktur)/Anschl üss e/Lei stungs kontakte/Fel dversorgung - Ü bersc hrift 3 @ 6\mod_1256294692864_6.doc x @ 43663 @ 3 @ 1
3.2.2
Leistungskontakte/Feldversorgung
Pos : 1 /Seri e 750 ( WAGO- I/O- SYSTEM)/Wic htige Erl äuter ungen ( alte Struktur)/Sicherheits- und s ons tige Hi nweis e/Vorsic ht/Vorsicht: Verletz ungsgefahr durch scharfkantige M ess er kontakte! @ 6 \mod_1256193279401_6.doc x @ 43412 @ @ 1
VORSICHT
Verletzungsgefahr durch scharfkantige Messerkontakte!
Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger
Hantierung mit den I/O-Modulen Verletzungsgefahr. Fassen Sie nicht in die
Messerkontakte.
Pos : 2 /Seri e 750 ( WAGO- I/O- SYSTEM)/Gerätebes chr eibung ( alte Struktur)/Ans chl üss e/Leis tungs kontakte 2 LK (Mes ser/F eder) - Einl eitung @ 15\mod_1371721641099_6.doc x @ 123713 @ @ 1
Das I/O-Modul 753-668/000-004 besitzt 2 selbstreinigende Leistungskontakte für
die Einspeisung und Weiterleitung der Feldversorgungsspannung. Die Kontakte
auf der linken Seite des I/O-Moduls sind als Messerkontakte ausgeführt und die
Kontakte auf der rechten Seite als Federkontakte.
Pos : 3 /Seri e 753 ( WAGO- I/O- SYSTEM)/Gerätebes chr eibung/Anschl üss e/Leis tungs kontakte/Fel dversorgung 2 LK (M ess er/F eder) Doppel modul - Abbildung @ 20\mod_1411565775595_6.doc x @ 164582 @ @ 1

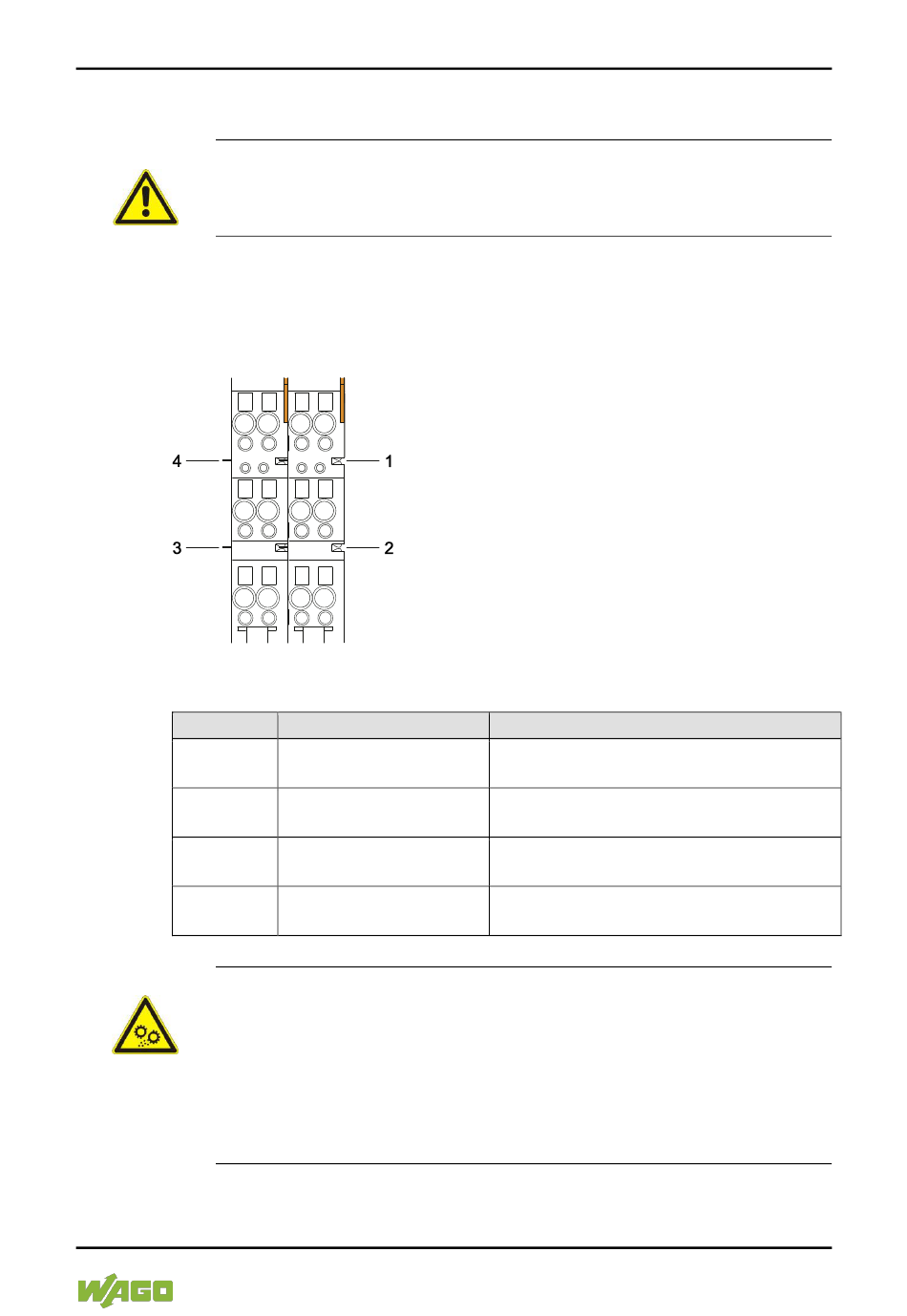

Abbildung 3: Leistungskontakte
Pos : 4 /Seri e 750 ( WAGO- I/O- SYSTEM)/Gerätebes chr eibung ( alte Struktur)/Ans chl üss e/Leis tungs kontakte 2 LK (Mes ser/F eder) - Legende @ 15\mod_1371721352500_6.doc x @ 123709 @ @ 1
Tabelle 6: Legende zur Abbildung „Leistungskontakte"
Kontakt
1
2
3
4
Pos : 5 /Seri e 750 ( WAGO- I/O- SYSTEM)/Wic htige Erl äuter ungen ( alte Struktur)/Sicherheits- und s ons tige Hi nweis e/Ac htung/Achtung: M axi mal er Strom Leistungs kontakte 10 A @ 3\mod_1226499143500_6.doc x @ 25027 @ @ 1
ACHTUNG
Maximale Werte über Leistungskontakte nicht überschreiten!
Der maximale Strom, der über die Leistungskontakte fließen darf, beträgt
10 A. Durch größere Stromwerte können die Leistungskontakte beschädigt
werden und eine Überschreitung der zulässigen Betriebstemperatur
entstehen.
Achten Sie bei der Konfiguration des Systems darauf, dass der zulässige,
maximale Stromwert nicht überschritten wird. Bei einem höheren
Strombedarf müssen Sie ein zusätzliches Potentialeinspeisemodul zur
erneuten Einspeisung der Feldspannung einsetzen.
Pos : 6 /Seri e 750 ( WAGO- I/O- SYSTEM)/Wic htige Erl äuter ungen ( alte Struktur)/Sicherheits- und s ons tige Hi nweis e/Hi nweis /Hinweis: Potential eins pei semodul für Erde eins etzen! (keine LK für Erde) @ 3\mod_1226499037468_6.doc x @ 25021 @ @ 1
Typ
Federkontakt
Federkontakt
Messerkontakt
Messerkontakt
Version 1.0.0, gültig ab HW/SW-Version 01/01
Gerätebeschreibung
Funktion
Weiterleitung des Potentials (U
für die Feldversorgung
Weiterleitung des Potentials (0 V)
für die Feldversorgung
Einspeisung des Potentials (0 V)
für die Feldversorgung
Einspeisung des Potentials (U
für die Feldversorgung
21
)
v
)
v
