14 Gerätebeschreibung
Die Anordnung der Busklemme ist unter Berücksichtigung der Leistungskontakte
bei der Projektierung des Feldbusknotens beliebig. Eine blockweise Anordnung
innerhalb der Potentialgruppe ist nicht erforderlich.
Pos : 18.13 /Serie 750 ( WAGO-I/O- SYST EM)/Gerätebeschr eibung/Einl eitung/Einsatzbereic h/Eins atzbereic h 750- xxxx alle Koppler/C ontroll er ohne Ec onomy- Koppl er @ 3\mod_1232541867468_6.doc @ 26524 @ @ 1
Die Busklemme 750-463 kann an allen Feldbuskopplern/-controllern des
WAGO-I/O-SYSTEM 750 mit Ausnahme der Economy-Varianten 750-320,
750-323, 750-324 und 750-327 betrieben werden.
Pos : 19 /All e Seri en ( Allgemei ne Module)/Ü bers chriften für alle Serien/Gerätebeschr eibung/Ansic ht - Ü berschrift 2 @ 4\mod_1240984217343_6.doc @ 31946 @ 2 @ 1
3.1

Ansicht

Pos : 20 /Serie 750 ( WAGO-I/O-SYST EM)/Ger ätebesc hrei bung/Ansic ht/Anal ogei ngangs kl emmen/Ansicht 750-0463 @ 10\mod_1312892983097_6.doc @ 76183 @ @ 1

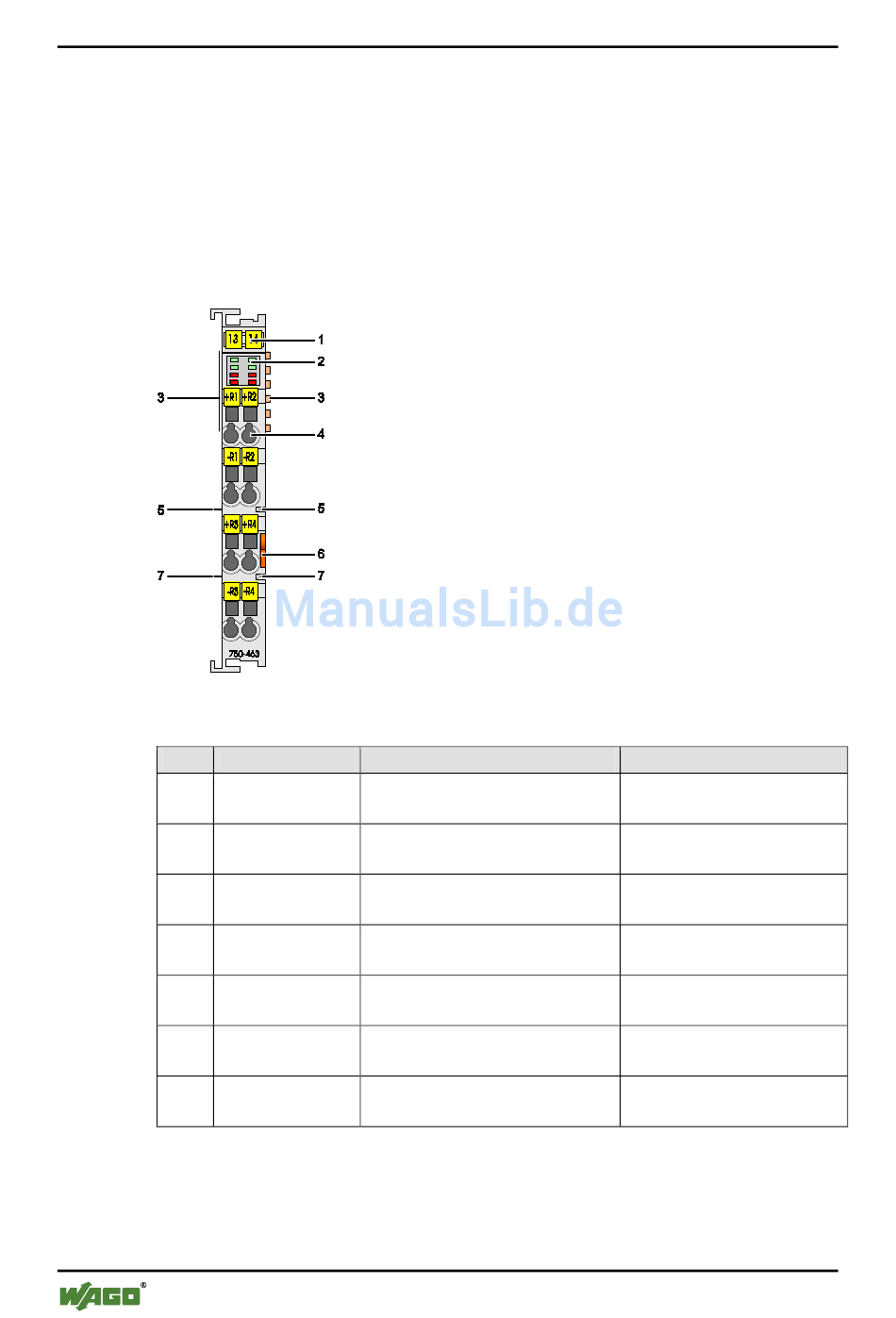

Abbildung 1: Ansicht

Tabelle 3: Legende zur Abbildung „Ansicht"
Nr.
1
2
3
4
5
6
7
Pos : 21 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1
Bezeichnung Bedeutung
Beschriftungsmöglichkeit mit
---
Mini-WSB
A ... H Status-LEDs
--- Datenkontakte
CAGE CLAMP
1 ... 8
Analogeingänge AI
--- Leistungskontakte +24 V
--- Entriegelungslasche
--- Leistungskontakte 0 V
WAGO-I/O-SYSTEM 750
750-463 4 AI RTD/-30°C ... +150°C
Details siehe Kapitel
---
„Gerätebeschreibung" >
„Anzeigeelemente"
„Gerätebeschreibung" >
„Anschlüsse"
®
-Anschlüsse „Gerätebeschreibung" >
„Anschlüsse"
„Gerätebeschreibung" >
„Anschlüsse"
„Montieren" > „Geräte
einfügen und entfernen"
„Gerätebeschreibung" >
„Anschlüsse"
Handbuch
Version 1.1.0
