Netzanschluss,
DC−Einspeisung
EDSVS9332P DE 5.0−07/2013
Grundgeräte im Leistungsbereich 0,37 ... 11 kW
0
1
2
L1 L2 L3 +UG -UG
PE
L1, L2, L3
0.5...0.6 Nm
+U , -U
4.4...5.3 lb-in
G G

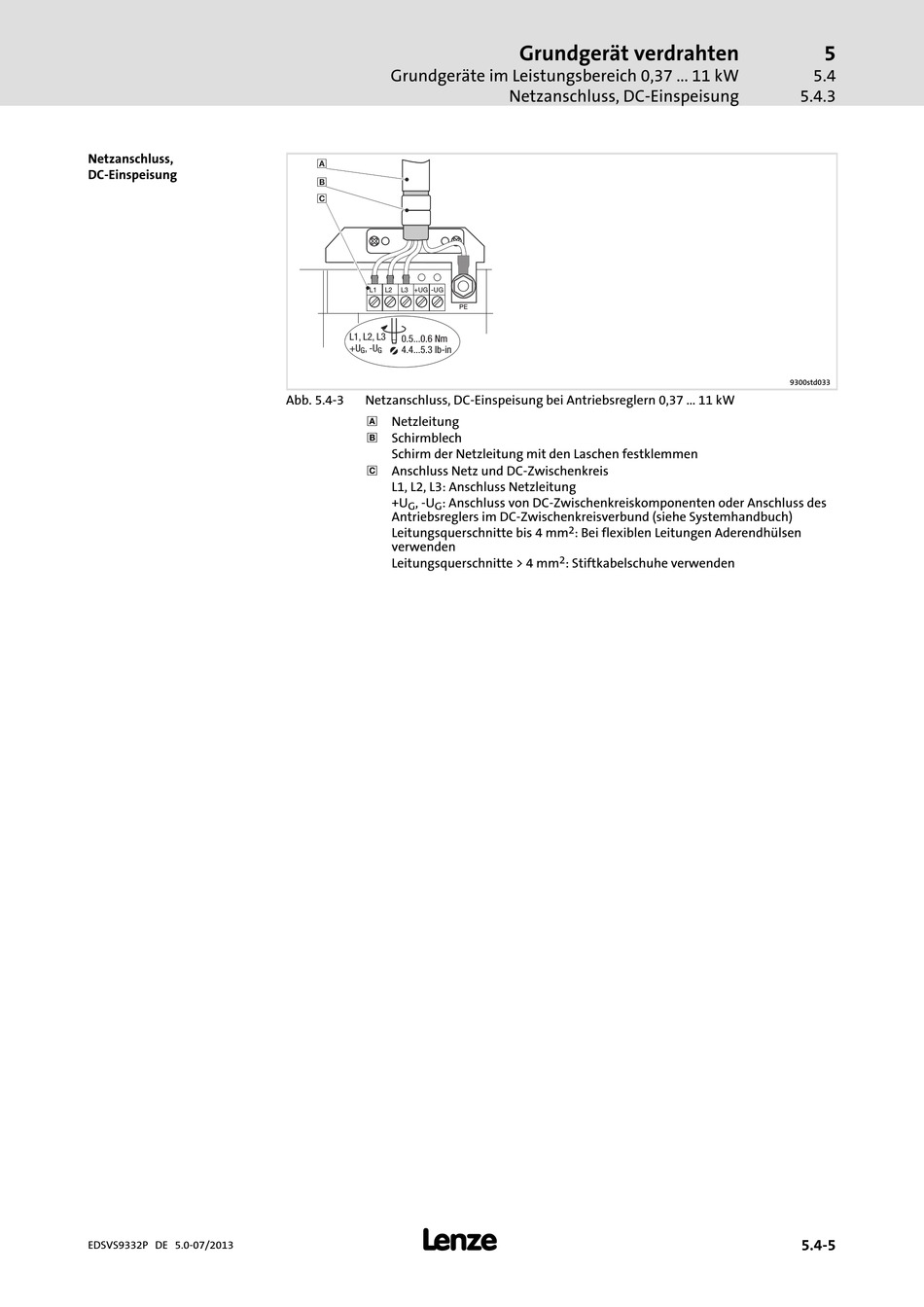

Abb. 5.4−3 Netzanschluss, DC−Einspeisung bei Antriebsreglern 0,37 ... 11 kW
0
Netzleitung
1
Schirmblech
Schirm der Netzleitung mit den Laschen festklemmen
2
Anschluss Netz und DC−Zwischenkreis
L1, L2, L3: Anschluss Netzleitung
+U , −U : Anschluss von DC−Zwischenkreiskomponenten oder Anschluss des
G G
Antriebsreglers im DC−Zwischenkreisverbund (siehe Systemhandbuch)
Leitungsquerschnitte bis 4 mm
verwenden
Leitungsquerschnitte > 4 mm
l
Grundgerät verdrahten
Netzanschluss, DC−Einspeisung
2
: Bei flexiblen Leitungen Aderendhülsen
2
: Stiftkabelschuhe verwenden
5
5.4
5.4.3
9300std033
5.4−5
