5.3.4

Steuerleitungen

EDSVS9332P DE 5.0−07/2013
Grundlagen zur EMV−gerechten Verdrahtung
ƒ Steuerleitungen geschirmt ausführen, um Störeinkopplungen zu
minimieren.
ƒ Ab 200 mm Länge nur geschirmte Leitungen für die analogen und
digitalen Eingänge und Ausgänge verwenden. Unter 200 mm Länge
können ungeschirmte, aber verdrillte Leitungen verwendet werden.
ƒ Schirm richtig auflegen:
– Die Schirmauflagen der Steuerleitungen müssen mindestens 50 mm
von den Schirmanschlüssen der Motorleitungen und DC−Leitungen
entfernt sein.
– Bei Leitungen für die digitalen Eingänge und Ausgänge den Schirm
zweiseitig auflegen.
– Bei Leitungen für die analogen Eingänge und Ausgänge den Schirm
einseitig am Antriebsregler auflegen.
ƒ Um eine bessere Schirmwirkung zu erreichen (bei sehr langer Leitung,
bei hoher Störbeeinflussung) kann bei Leitungen für die analogen
Eingänge und Ausgänge das eine Schirmende über einen Kondensator
(z. B. 10 nF/250 V) an PE−Potential gelegt werden (siehe Skizze).

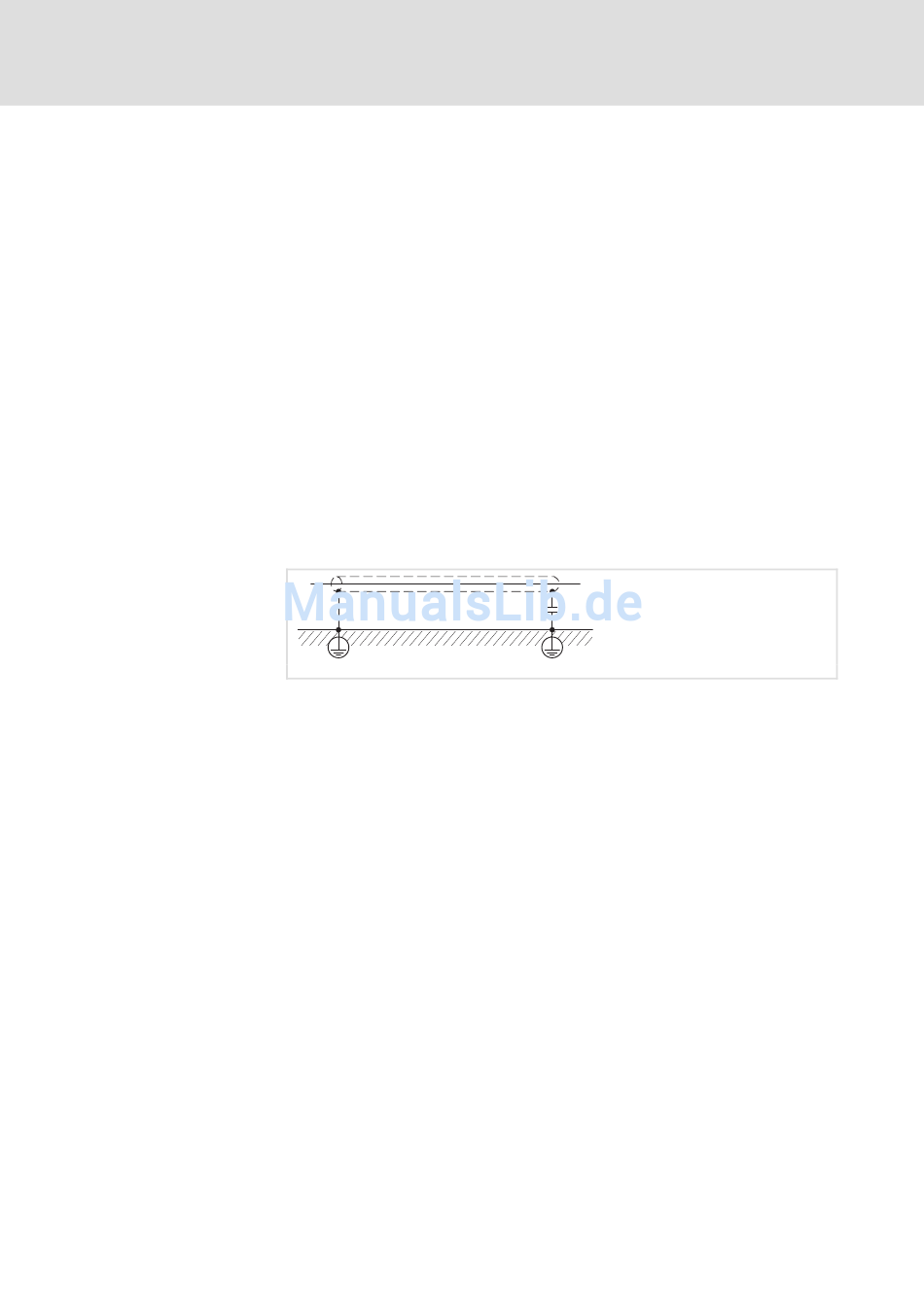

Abb. 5.3−2 Schirmung langer analoger Steuerleitungen
l
Grundgerät verdrahten
Steuerleitungen
5
5.3
5.3.4
9300vec043
5.3−3
