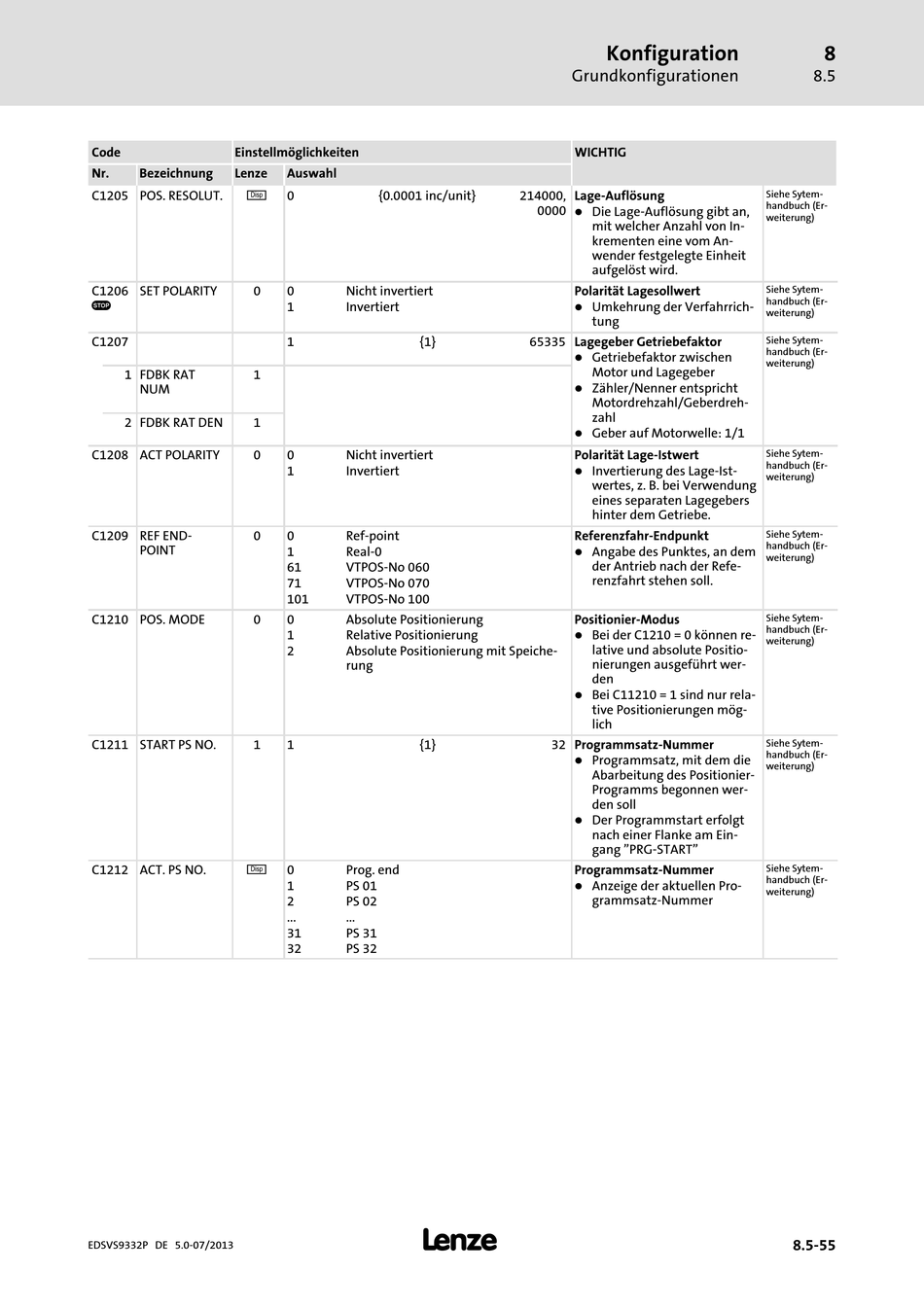

Lenze Global Drive Handbuch Seite 327

Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
g
C1205 POS. RESOLUT.
C1206 SET POLARITY 0
s
C1207
1 FDBK RAT 1
NUM
2 FDBK RAT DEN 1
C1208 ACT POLARITY 0
C1209 REF END− 0
POINT
C1210 POS. MODE 0
C1211 START PS NO. 1
g
C1212 ACT. PS NO.
EDSVS9332P DE 5.0−07/2013
Auswahl
0 {0.0001 inc/unit}
0 Nicht invertiert
1 Invertiert
1 {1}
0 Nicht invertiert
1 Invertiert
0 Ref−point
1 Real−0
61 VTPOS−No 060
71 VTPOS−No 070
101 VTPOS−No 100
0 Absolute Positionierung
1 Relative Positionierung
2 Absolute Positionierung mit Speiche-
rung
1 {1}
0 Prog. end
1 PS 01
2 PS 02
... ...
31 PS 31
32 PS 32
l
Konfiguration
Grundkonfigurationen
WICHTIG
214000, Lage−Auflösung
0000 l
Die Lage−Auflösung gibt an,
mit welcher Anzahl von In-
krementen eine vom An-
wender festgelegte Einheit
aufgelöst wird.
Polarität Lagesollwert
l
Umkehrung der Verfahrrich-
tung
65335 Lagegeber Getriebefaktor
l
Getriebefaktor zwischen
Motor und Lagegeber
l
Zähler/Nenner entspricht
Motordrehzahl/Geberdreh-
zahl
l
Geber auf Motorwelle: 1/1
Polarität Lage−Istwert
l Invertierung des Lage−Ist-
wertes, z. B. bei Verwendung
eines separaten Lagegebers
hinter dem Getriebe.
Referenzfahr−Endpunkt
l Angabe des Punktes, an dem
der Antrieb nach der Refe-
renzfahrt stehen soll.
Positionier−Modus
l
Bei der C1210 = 0 können re-
lative und absolute Positio-
nierungen ausgeführt wer-
den
l
Bei C11210 = 1 sind nur rela-
tive Positionierungen mög-
lich
32 Programmsatz−Nummer
l
Programmsatz, mit dem die
Abarbeitung des Positionier−
Programms begonnen wer-
den soll
l
Der Programmstart erfolgt
nach einer Flanke am Ein-
gang "PRG−START"
Programmsatz−Nummer
l
Anzeige der aktuellen Pro-
grammsatz−Nummer
8
8.5
Siehe Sytem-
handbuch (Er-
weiterung)
Siehe Sytem-
handbuch (Er-
weiterung)
Siehe Sytem-
handbuch (Er-
weiterung)
Siehe Sytem-
handbuch (Er-
weiterung)
Siehe Sytem-
handbuch (Er-
weiterung)
Siehe Sytem-
handbuch (Er-
weiterung)
Siehe Sytem-
handbuch (Er-
weiterung)
Siehe Sytem-
handbuch (Er-
weiterung)
