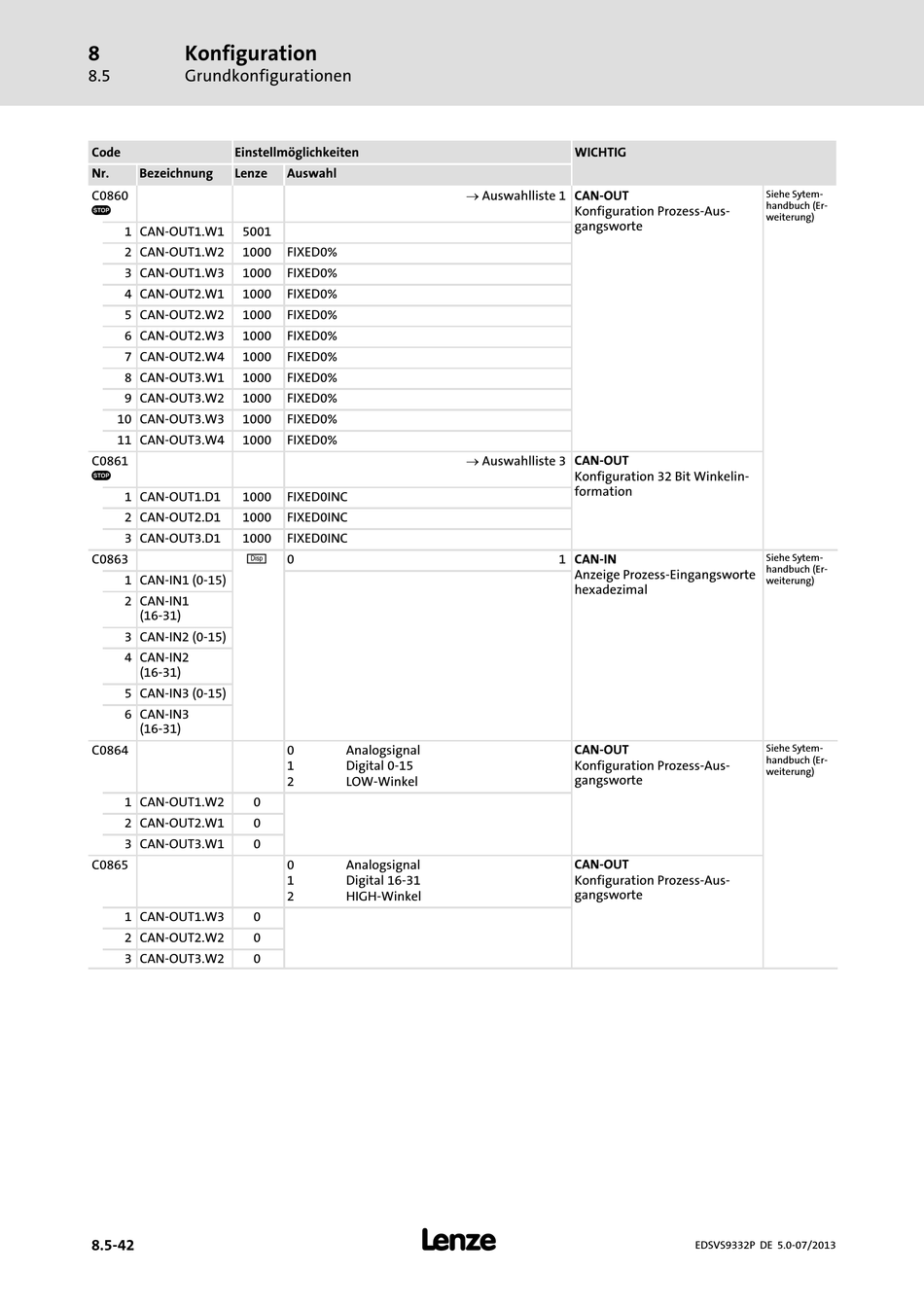

Lenze Global Drive Handbuch Seite 314

8 Konfiguration
8.5 Grundkonfigurationen
Code Einstellmöglichkeiten
Nr. Bezeichnung Lenze
C0860
s
1 CAN−OUT1.W1 5001
2 CAN−OUT1.W2 1000
3 CAN−OUT1.W3 1000
4 CAN−OUT2.W1 1000
5 CAN−OUT2.W2 1000
6 CAN−OUT2.W3 1000
7 CAN−OUT2.W4 1000
8 CAN−OUT3.W1 1000
9 CAN−OUT3.W2 1000
10 CAN−OUT3.W3 1000
11 CAN−OUT3.W4 1000
C0861
s
1 CAN−OUT1.D1 1000
2 CAN−OUT2.D1 1000
3 CAN−OUT3.D1 1000
g
C0863
1 CAN−IN1 (0−15)
2 CAN−IN1
(16−31)
3 CAN−IN2 (0−15)
4 CAN−IN2
(16−31)
5 CAN−IN3 (0−15)
6 CAN−IN3
(16−31)
C0864
1 CAN−OUT1.W2 0
2 CAN−OUT2.W1 0
3 CAN−OUT3.W1 0
C0865
1 CAN−OUT1.W3 0
2 CAN−OUT2.W2 0
3 CAN−OUT3.W2 0
8.5−42
Auswahl
FIXED0%
FIXED0%
FIXED0%
FIXED0%
FIXED0%
FIXED0%
FIXED0%
FIXED0%
FIXED0%
FIXED0%
FIXED0INC
FIXED0INC
FIXED0INC
0
0 Analogsignal
1 Digital 0−15
2 LOW−Winkel
0 Analogsignal
1 Digital 16−31
2 HIGH−Winkel
l
WICHTIG
® Auswahlliste 1 CAN−OUT
Konfiguration Prozess−Aus-
gangsworte
® Auswahlliste 3 CAN−OUT
Konfiguration 32 Bit Winkelin-
formation
1 CAN−IN
Anzeige Prozess−Eingangsworte
hexadezimal
CAN−OUT
Konfiguration Prozess−Aus-
gangsworte
CAN−OUT
Konfiguration Prozess−Aus-
gangsworte
Siehe Sytem-
handbuch (Er-
weiterung)
Siehe Sytem-
handbuch (Er-
weiterung)
Siehe Sytem-
handbuch (Er-
weiterung)
EDSVS9332P DE 5.0−07/2013
