5 Grundgerät verdrahten
5.10 Rückführsystem verdrahten
5.10.2

Resolver an X7

5.10.2 Resolver an X7
Technische Daten
Verdrahtung
5.10−2
Bereich
Anschluss am Antriebsregler
Empfohlener Resolvertyp
Polpaarzahl des Resolvers
Übertragungsverhältnis
Verfahren zur Auswertung
Max. Ausgangsspannung
Max. Stromaufnahme
Max. Impedanz [Z]
Ausgangsfrequenz
Überwachung
KTY

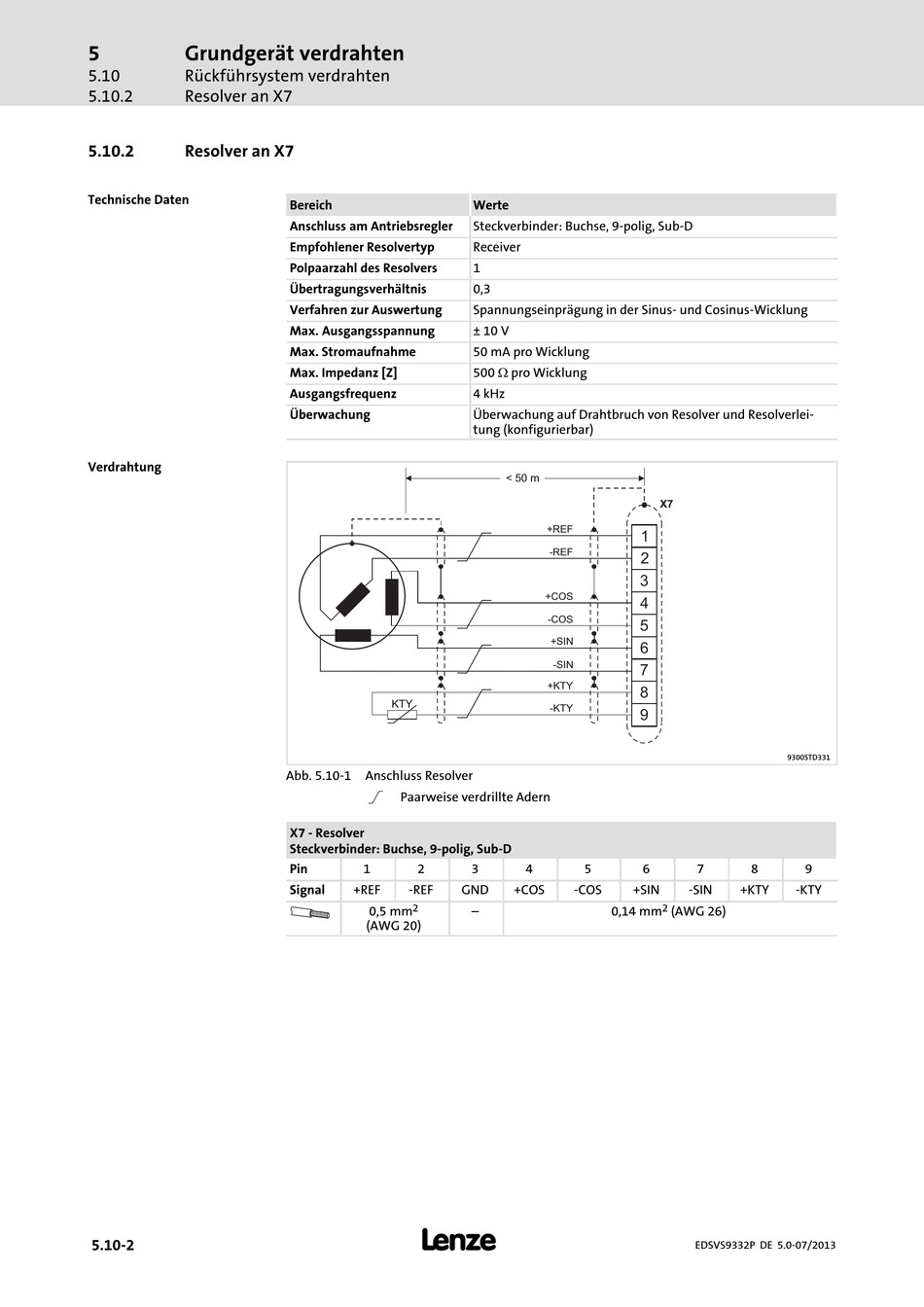

Abb. 5.10−1 Anschluss Resolver
Paarweise verdrillte Adern
X7 − Resolver
Steckverbinder: Buchse, 9−polig, Sub−D
Pin 1 2
Signal +REF −REF
2
0,5 mm
(AWG 20)
l
Werte
Steckverbinder: Buchse, 9−polig, Sub−D
Receiver
1
0,3
Spannungseinprägung in der Sinus− und Cosinus−Wicklung
± 10 V
50 mA pro Wicklung
500 W pro Wicklung
4 kHz
Überwachung auf Drahtbruch von Resolver und Resolverlei-
tung (konfigurierbar)
< 50 m
+REF
-REF
+COS
-COS
+SIN
-SIN
+KTY
-KTY
3 4 5
GND +COS −COS +SIN
˘ 0,14 mm
X7
1
2
3
4
5
6
7
8
9
9300STD331
6 7 8 9
−SIN +KTY −KTY
2
(AWG 26)
