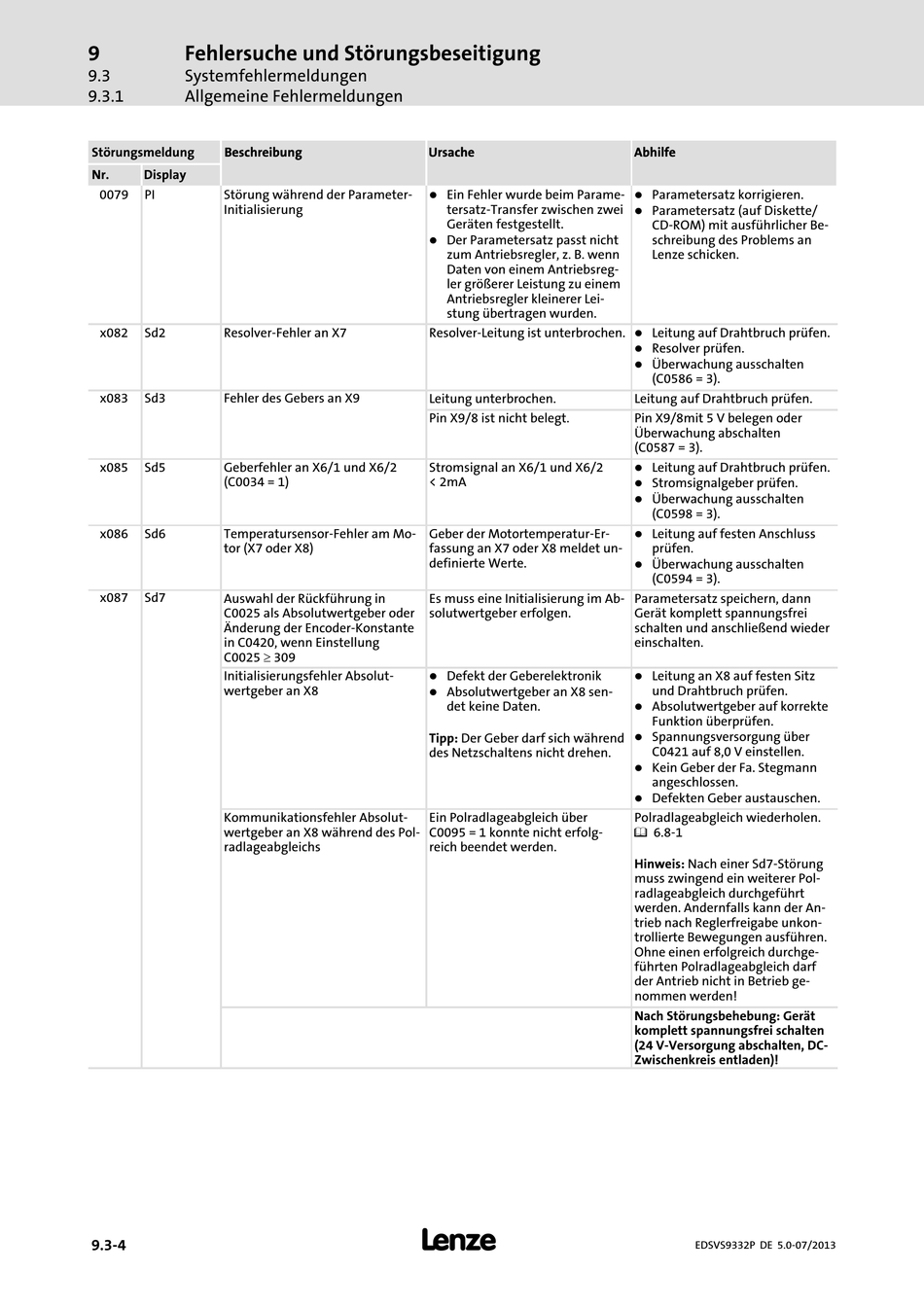

9 Fehlersuche und Störungsbeseitigung
9.3 Systemfehlermeldungen
9.3.1 Allgemeine Fehlermeldungen
Störungsmeldung Beschreibung Beschreibung
Nr. Display
0079 PI Störung während der Parameter−
Initialisierung
x082 Sd2 Resolver−Fehler an X7
x083 Sd3 Fehler des Gebers an X9
x085 Sd5 Geberfehler an X6/1 und X6/2
(C0034 = 1)
x086 Sd6 Temperatursensor−Fehler am Mo-
tor (X7 oder X8)
x087 Sd7
Auswahl der Rückführung in
C0025 als Absolutwertgeber oder
Änderung der Encoder−Konstante
in C0420, wenn Einstellung
C0025 ³ 309
Initialisierungsfehler Absolut-
wertgeber an X8
Kommunikationsfehler Absolut-
wertgeber an X8 während des Pol−
radlageabgleichs
9.3−4
Ursache Ursache
l
Ein Fehler wurde beim Parame-
tersatz−Transfer zwischen zwei
Geräten festgestellt.
l
Der Parametersatz passt nicht
zum Antriebsregler, z. B. wenn
Daten von einem Antriebsreg-
ler größerer Leistung zu einem
Antriebsregler kleinerer Lei-
stung übertragen wurden.
Resolver−Leitung ist unterbrochen.
Leitung unterbrochen.
Pin X9/8 ist nicht belegt.
Stromsignal an X6/1 und X6/2
< 2mA
Geber der Motortemperatur−Er-
fassung an X7 oder X8 meldet un-
definierte Werte.
Es muss eine Initialisierung im Ab-
solutwertgeber erfolgen.
l Defekt der Geberelektronik
l
Absolutwertgeber an X8 sen-
det keine Daten.
Tipp: Der Geber darf sich während
des Netzschaltens nicht drehen.
Ein Polradlageabgleich über
C0095 = 1 konnte nicht erfolg-
reich beendet werden.
l
Abhilfe Abhilfe
l
Parametersatz korrigieren.
l
Parametersatz (auf Diskette/
CD−ROM) mit ausführlicher Be-
schreibung des Problems an
Lenze schicken.
l
Leitung auf Drahtbruch prüfen.
l Resolver prüfen.
l
Überwachung ausschalten
(C0586 = 3).
Leitung auf Drahtbruch prüfen.
Pin X9/8mit 5 V belegen oder
Überwachung abschalten
(C0587 = 3).
l
Leitung auf Drahtbruch prüfen.
l
Stromsignalgeber prüfen.
l Überwachung ausschalten
(C0598 = 3).
l
Leitung auf festen Anschluss
prüfen.
l Überwachung ausschalten
(C0594 = 3).
Parametersatz speichern, dann
Gerät komplett spannungsfrei
schalten und anschließend wieder
einschalten.
l Leitung an X8 auf festen Sitz
und Drahtbruch prüfen.
l
Absolutwertgeber auf korrekte
Funktion überprüfen.
l
Spannungsversorgung über
C0421 auf 8,0 V einstellen.
l Kein Geber der Fa. Stegmann
angeschlossen.
l
Defekten Geber austauschen.
Polradlageabgleich wiederholen.
^ 6.8−1
Hinweis: Nach einer Sd7−Störung
muss zwingend ein weiterer Pol-
radlageabgleich durchgeführt
werden. Andernfalls kann der An-
trieb nach Reglerfreigabe unkon-
trollierte Bewegungen ausführen.
Ohne einen erfolgreich durchge-
führten Polradlageabgleich darf
der Antrieb nicht in Betrieb ge-
nommen werden!
Nach Störungsbehebung: Gerät
komplett spannungsfrei schalten
(24 V−Versorgung abschalten, DC−
Zwischenkreis entladen)!
