6 Inbetriebnahme
6.5 Grundeinstellungen
6.5.5 Auswahlliste Motoren
6.5.5 Auswahlliste Motoren
Servomotoren
0 1
Typ Lenze
10 MDSKA56−140 MDSKAXX056−22
11 MDFKA71−120 MDFKAXX071−22
12 MDSKA71−140 MDSKAXX071−22
13 MDFKA80−60 MDFKAXX080−22
14 MDSKA80−70 MDSKAXX080−22
15 MDFKA80−120 MDFKAXX080−22
16 MDSKA80−140 MDSKAXX080−22
17 MDFKA90−60 MDFKAXX090−22
18 MDSKA90−80 MDSKAXX090−22
19 MDFKA90−120 MDFKAXX090−22
20 MDSKA90−140 MDSKAXX090−22
21 MDFKA100−60 MDFKAXX100−22
22 MDSKA100−80 MDSKAXX100−22
23 MDFKA100−120 MDFKAXX100−22
24 MDSKA100−140 MDSKAXX100−22
25 MDFKA112−60 MDFKAXX112−22
26 MDSKA112−85 MDSKAXX112−22
27 MDFKA112−120 MDFKAXX112−22
28 MDSKA112−140 MDSKAXX112−22
30 DFQA100−50 MDFQAXX100−22
31 DFQA100−100 MDFQAXX100−22
32 DFQA112−28 MDFQAXX112−22
33 DFQA112−58 MDFQAXX112−22
34 DFQA132−20 MDFQAXX132−32
35 DFQA132−42 MDFQAXX132−32
40 DFQA112−50 MDFQAXX112−22
41 DFQA112−100 MDFQAXX112−22
42 DFQA132−36 MDFQAXX132−32
43 DFQA132−76 MDFQAXX132−32
6.5−6
In der folgenden Tabelle sind alle Servomotoren aufgelistet, die Sie in C0086
auswählen können.
In der "Referenzliste Servomotoren" finden Sie Servomotoren, deren Motor-
daten Sie manuell eingeben müssen. (¶ 6.5−8)
0 1

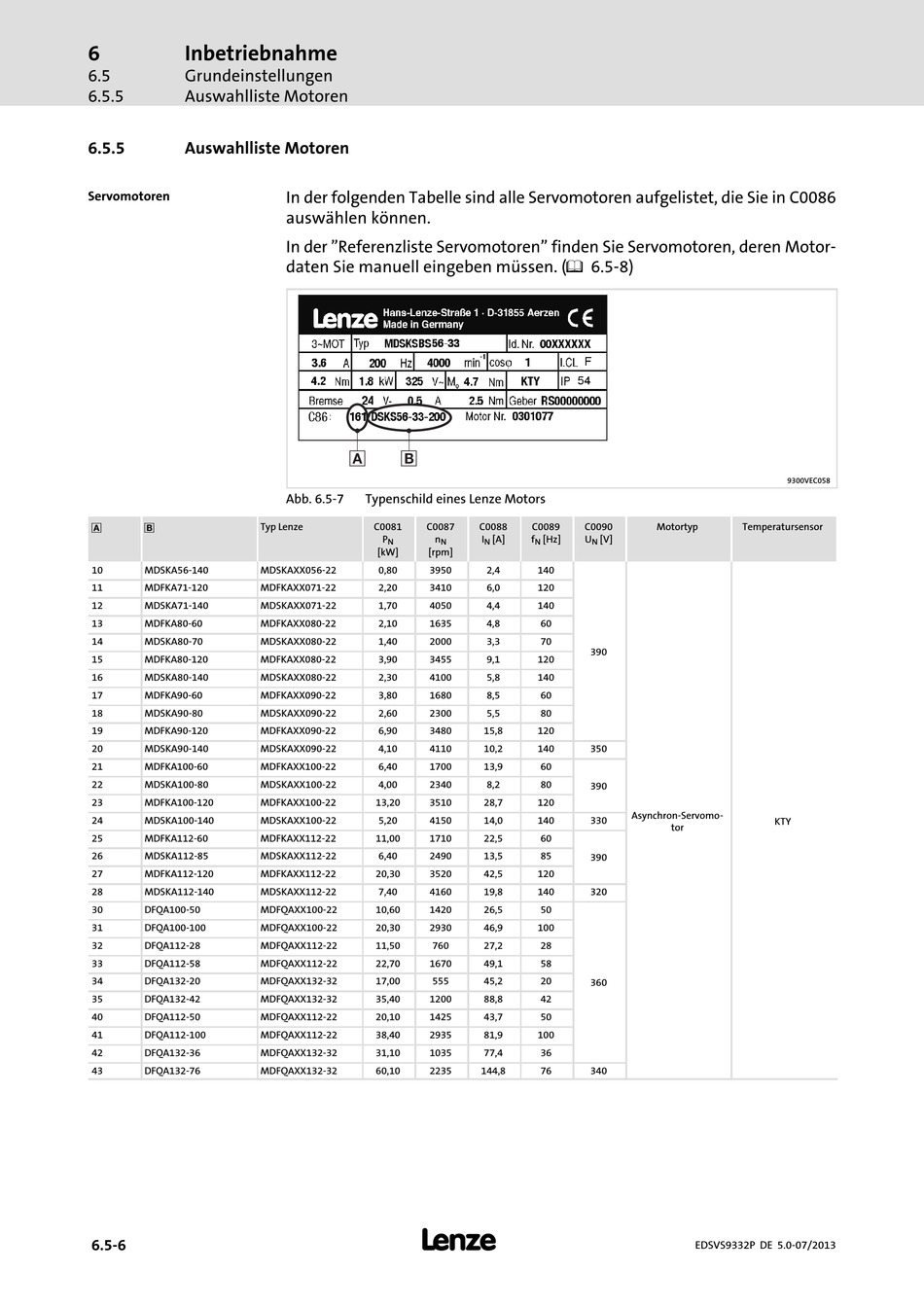

Abb. 6.5−7 Typenschild eines Lenze Motors
C0081 C0087
P n
N N
[kW] [rpm]
0,80 3950
2,20 3410
1,70 4050
2,10 1635
1,40 2000
3,90 3455
2,30 4100
3,80 1680
2,60 2300
6,90 3480
4,10 4110
6,40 1700
4,00 2340
13,20 3510
5,20 4150
11,00 1710
6,40 2490
20,30 3520
7,40 4160
10,60 1420
20,30 2930
11,50 760
22,70 1670
17,00 555
35,40 1200
20,10 1425
38,40 2935
31,10 1035
60,10 2235
l
C0088 C0089 C0090
I [A] f [Hz] U [V]
N N N
2,4 140
6,0 120
4,4 140
4,8 60
3,3 70
390
9,1 120
5,8 140
8,5 60
5,5 80
15,8 120
10,2 140 350
13,9 60
8,2 80
390
28,7 120
Asynchron−Servomo-
14,0 140 330
22,5 60
13,5 85
390
42,5 120
320
19,8 140
26,5 50
46,9 100
27,2 28
49,1 58
45,2 20
360
88,8 42
43,7 50
81,9 100
77,4 36
144,8 76 340
9300VEC058
Motortyp Temperatursensor
KTY
tor
