Geräteschnittstellen
4-10
4.3
Feldbus-Slave-Schnittstellen
4.3.1
CAN Slave (X6, X7)
Die Nutzung dieser Schnittstelle ist für Anwendungen in maritimen Bereichen nicht
zertifiziert!

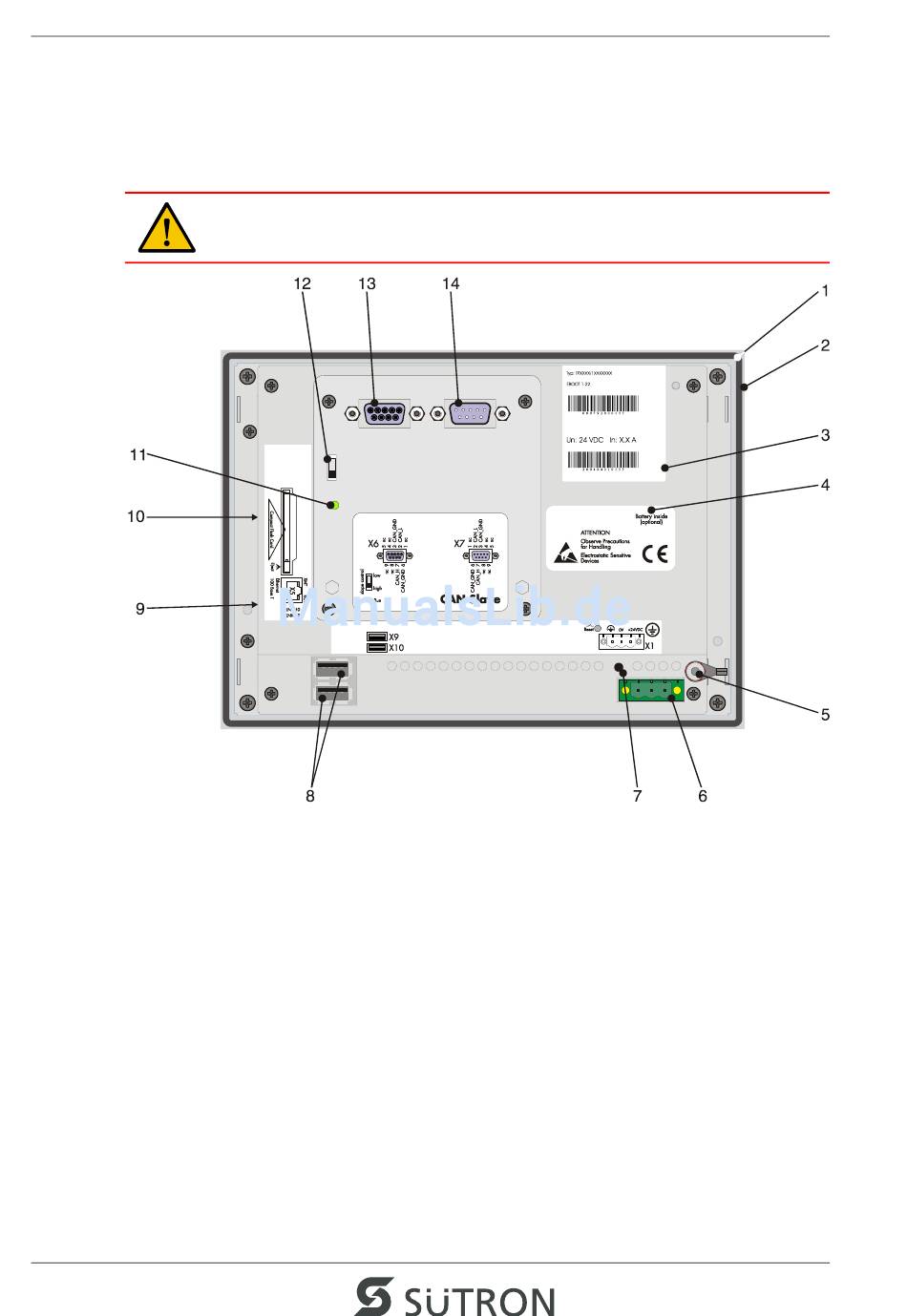

Bild 4-7 Rückansicht TP057T-10/1112xx
1
Dichtung
2
Frontplatte
3
Typenschild
4
Hinweis Batterie
5
Gewindebolzen für Schutzerdung
6
Stecker X1 (Versorgungsspannung)
7
Taster Reset
8
Buchsen X9, X10 (USB Host - Typ A)
9
Buchse X5 (Ethernet) auf der Seite des Bediengeräts
10 Compact Flash Einschub auf der Seite des Bediengeräts
11 Diagnose LED
12 Schalter Slope Control
13 Buchse X6 (CANopen)
14 Buchse X7 (CANopen)
