S Line Outdoor Touch Panel
4.5
RS-422 / RS-485 (X7)
Der Schnittstellenstandard RS-422 / RS-485 ist für Punkt-zu-Punkt- und Mehr-
punktverbindungen geeignet.
Die zueinander gehörenden Leitungen sind mit „A" und „B" gekennzeichnet. In ei-
nigen Beschreibungen werden die Pins auch mit „-" und „+" gekennzeichnet, da-
bei entspricht A = - und B = +.
Signal logisch 1
Signal logisch 0
4.5.1
Steckerbelegung

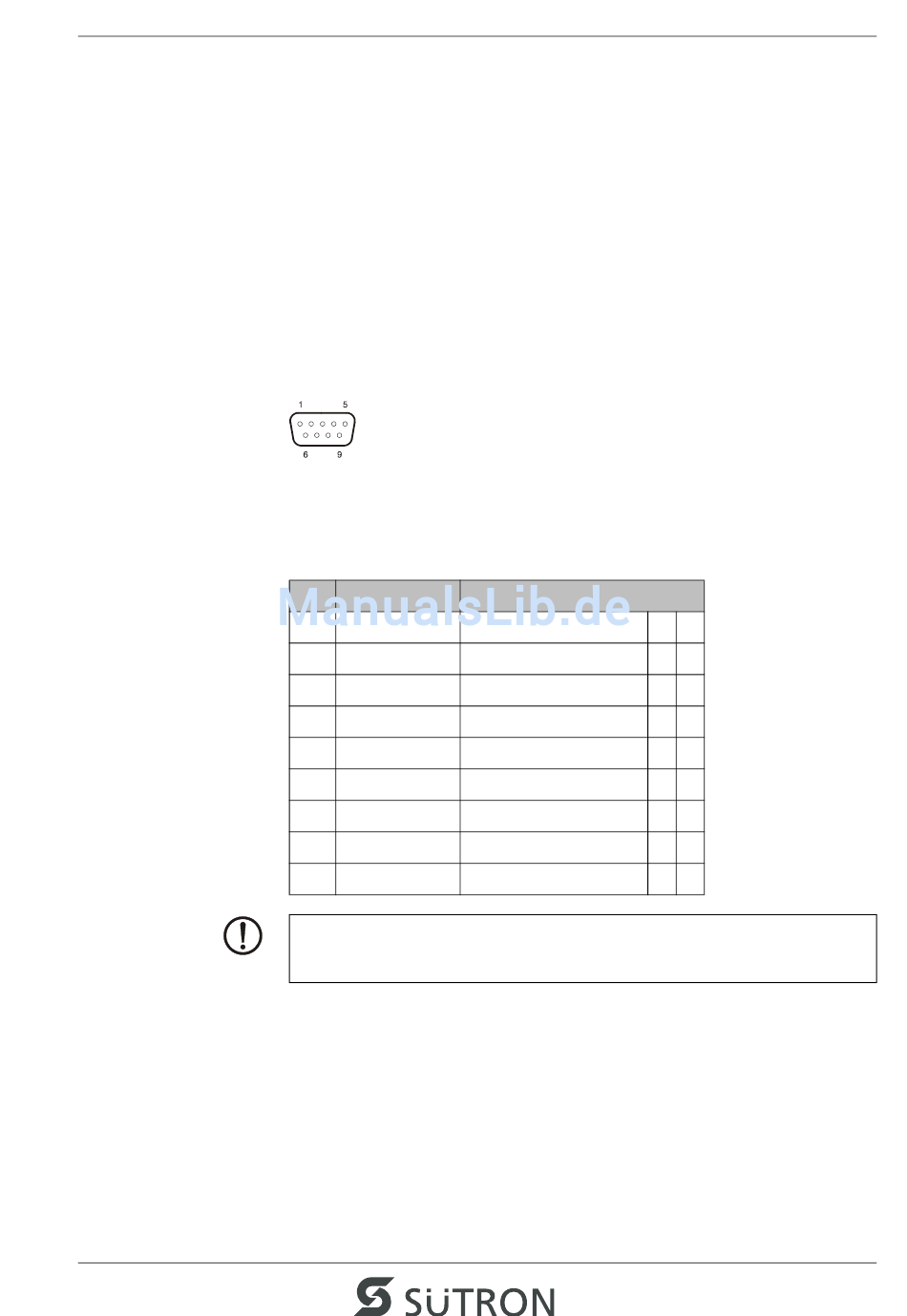

Bild 4-5 9-polige D-SUB-Stiftleiste
Steckverbinder im Terminal: 9-polige D-SUB-Stiftleiste.
Tabelle 4-3 Steckerbelegung RS422/RS485
Pin
Bezeichnung
1
SGND
2
T(A)
3
T(B)
4
R(B)
5
R(A)
6
nc
7
nc
8
nc
9
nc
ACHTUNG:
Die D-SUB-Steckverbindungen müssen ausreichend geschirmt werden. Siehe
Kapitel „Schirmung von D-SUB-Steckverbindungen" auf Seite 4-44.
U
- U
<= -0,3 V d.h. (U
A
B
U
- U
>= +0,3 V d.h. (U
A
B
Funktion
Signal Ground
Sendedaten
Sendedaten
Empfangsdaten
Empfangsdaten
Nicht verbunden
Nicht verbunden
Nicht verbunden
Nicht verbunden
Geräteschnittstellen
< U
)
A
B
> U
)
A
B
-
N
+
P
+
P
-
N
41
