MOVIMOT®-Umrichter
3
Geräteaufbau
3.1
MOVIMOT
1
5

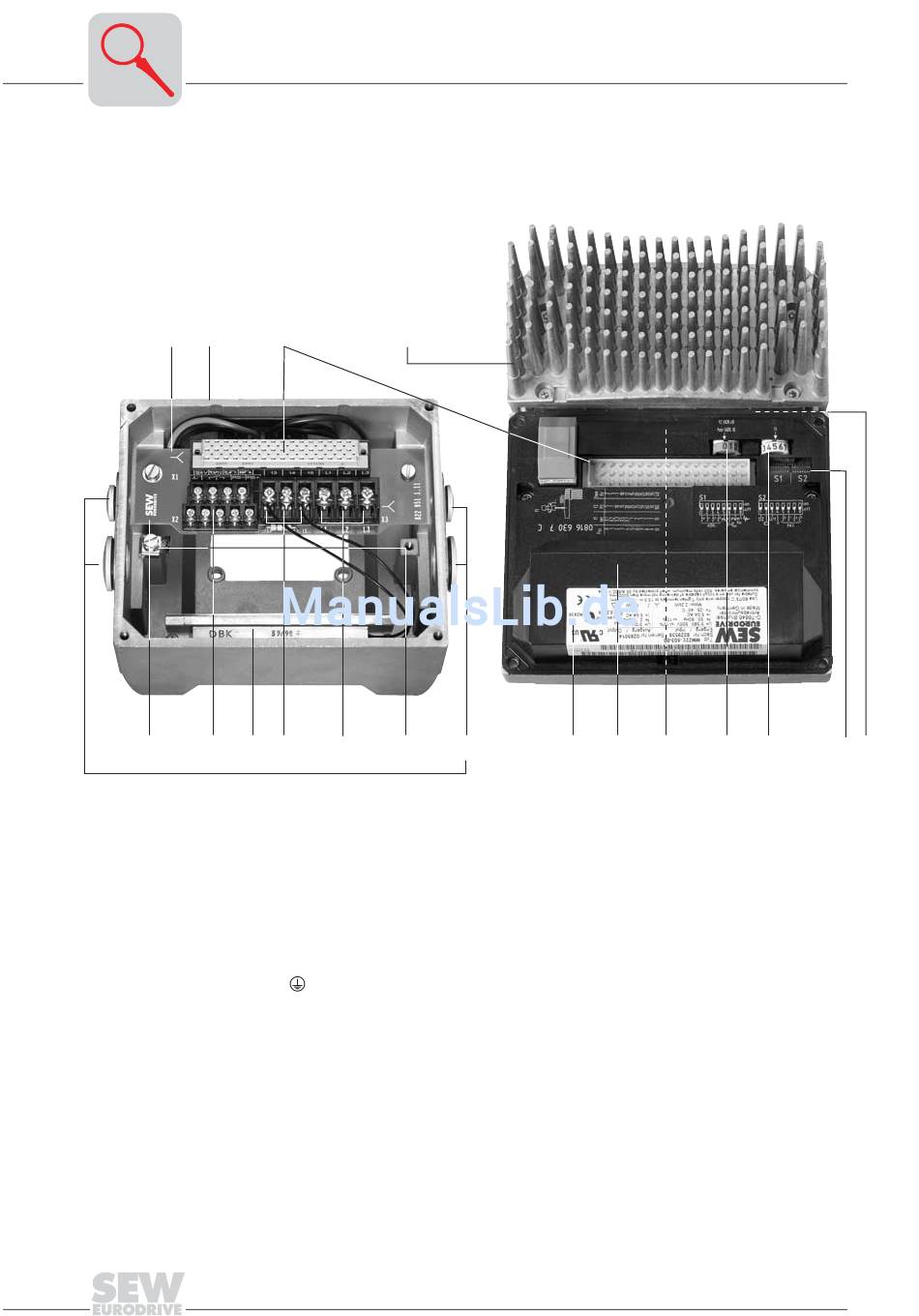

1. Kennzeichnung der Schaltungsart
2. Anschlusskasten (Beispiel Baugröße 2)
3. Verbindungsstecker Anschlusseinheit mit Umrichter
4. Anschlusskastendeckel mit Umrichter und Kühlkörper (Beispiel Baugröße 2)
5. Anschlusseinheit mit Klemmen
6. Elektronik-Klemmenleiste X2
7. Interner Bremswiderstand BW. (serienmäßig bei Motoren ohne Bremse)
8. Anschluss von Bremsspule (X3). Bei Motoren ohne Bremse: Anschluss von internem
Bremswiderstand BW. (serienmäßig)
9. Netzanschluss L1, L2, L3 (X3) (geeignet für 2 x 4mm
10. Schrauben für PE-Anschluss
11. Kabelverschraubungen
12. Elektronik-Typenschild
13. Schutzhaube für Umrichter-Elektronik
14. Sollwertpotenziometer f1 (nicht sichtbar), von der Oberseite des Anschlusskastendeckels
über eine Verschraubung zugänglich
15. Sollwertschalter f2 (grün)
16. Schalter t1 für Integratorrampe (weiß)
17. DIP-Schalter S1 und S2 (Einstellmöglichkeiten siehe Kapitel "Inbetriebnahme")
18. Status-LED (von der Oberseite des Anschlusskastendeckels sichtbar, siehe Kapitel "Diagnose")
6
®
-Umrichter
2
3
6
7
8
9
4
10
11
12
2
)
MOVIMOT® MM03C - MM3XC – Betriebsanleitung
13
14
15
16
17 18
05634AXX
