4.3

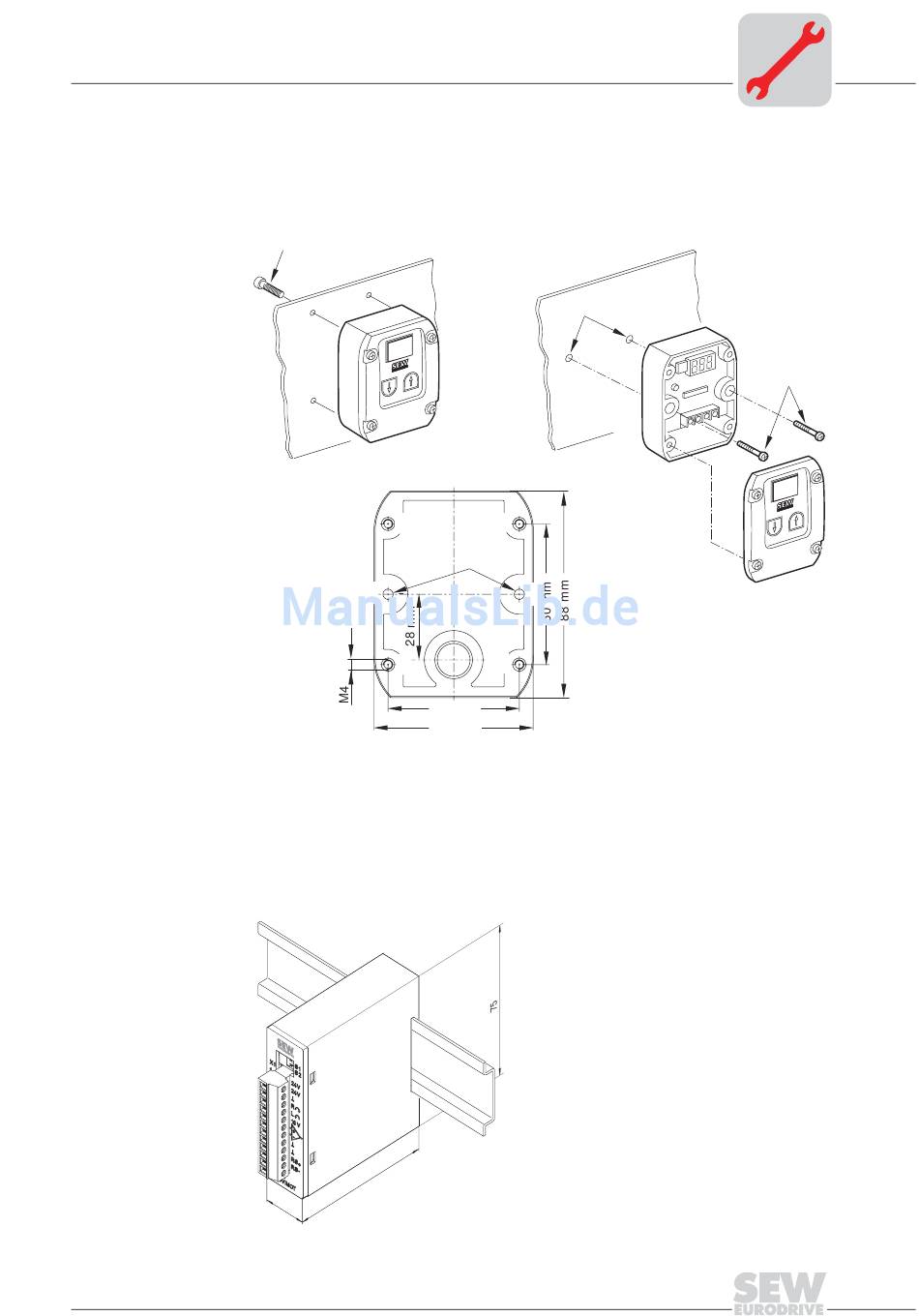

Option MBG11A

•
•
a = Wandstärke
Schrauben sind nicht im Lieferumfang enthalten!
4.4

Option MWA21A

•
MOVIMOT® MM03C - MM3XC – Betriebsanleitung
A: Montage von hinten über 4 Gewindebohrungen
B: Montage von vorne über 2 Befestigungslöcher
A B
M4 x 5 + a
A
B
A
MWA21A wird im Schaltschrank auf Tragschiene (DIN EN 50022) montiert:
7 4
2 2 ,
5
Option MBG11A
M4
A
Ø 4,3 mm
B
A
56 mm
68 mm
4
M4 x 25
50520AXX
50519AXX
