Allgemeine Hinweise Aufbau der Sicherheitshinweise Allgemeine Hinweise Zusatz zur Betriebsanleitung Aufbau der Sicherheitshinweise Die Sicherheitshinweise dieser Betriebsanleitung sind folgendermaßen aufgebaut: Piktogramm SIGNALWORT! Art der Gefahr und ihre Quelle. Mögliche Folge(n) der Missachtung. • Maßnahme(n) zur Abwendung der Gefahr. Piktogramm Signalwort Bedeutung Folgen bei Missachtung Beispiel:...

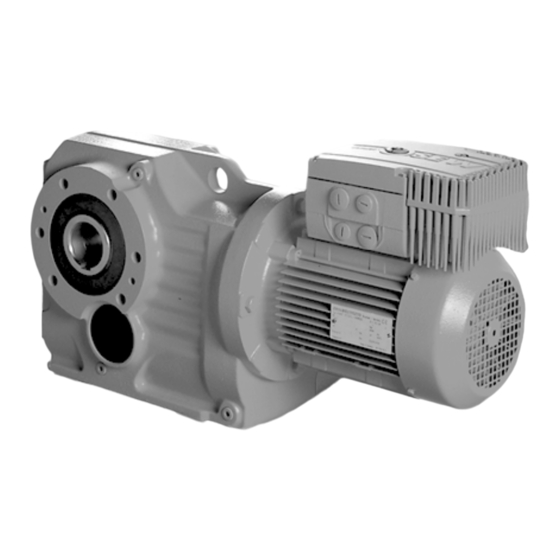

Allgemeine Hinweise Mitgeltende Unterlagen Mitgeltende Unterlagen • Diese Zusatzinformation ersetzt nicht die ausführliche Betriebsanleitung. • Nur durch Elektro-Fachpersonal unter Beachtung der gültigen Unfallverhütungsvor- ® schriften sowie der Betriebsanleitung "MOVIMOT MM..C" installieren und in Betrieb nehmen. Zusatz zur Betriebsanleitung – MOVIMOT® für Energiesparmotoren...
Funktionsbeschreibung Änderungen gegenüber dem Standard MOVIMOT® MM..C Funktionsbeschreibung ® Änderungen gegenüber dem Standard MOVIMOT MM..C • Diese Ausführung ist ausschließlich für den Betrieb mit Energiesparmotoren DTE/DVE oder DRE (230 V/400 V / ) vorgesehen. Die verwendeten Energiesparmotoren erfüllen die Anforderung der Wirkungsgrad- klasse ®...
Änderungen gegenüber dem Standard MOVIMOT® MOVIMOT®-Kombinationen mit Energiesparmotoren ® Änderungen gegenüber dem Standard MOVIMOT ® MOVIMOT -Kombinationen mit Energiesparmotoren STOPP! Alle hier nicht aufgeführten Kombinationen werden mit Fehler 9 (langsames, rotes blin- ® ken der MOVIMOT -Status-LED) abgewiesen. ® MOVIMOT mit Energiesparmotoren DTE/DVE MM22 - MM3X MM07 - MM15...
Seite 7
Änderungen gegenüber dem Standard MOVIMOT® MOVIMOT®-Kombinationen mit Energiesparmotoren ® MOVIMOT mit Energiesparmotoren DTE/DVE und erhöhtem Kurzzeitmoment MM22 - MM3X MM11 - MM15 57771AXX 280 – 1400 1/min 3 x 380 – 500 V (400 V) IEC-Ausführung cos ϕ Bremse Bmax [kW] [Nm] [Nm]...
Seite 8
Änderungen gegenüber dem Standard MOVIMOT® MOVIMOT®-Kombinationen mit Energiesparmotoren ® MOVIMOT mit Energiesparmotoren DRE MM07 - MM15 MM22 - MM30 62083AXX 280 – 1400 1/min 3 x 380 – 500 V (400 V) IEC-Ausführung cos ϕ Bremse Bmax [kW] [Nm] [Nm] [1/min] [Nm] DRE80M4/.../MM07...
Änderungen gegenüber dem Standard MOVIMOT® Geänderte DIP-Schaltereinstellung Geänderte DIP-Schaltereinstellung Der Firmware-Status 70 unterstützt nur die Energiesparmotoren DTE/DVE. Dabei kann der DIP-Schalter S2/1 auf ON oder OFF eingestellt werden. Ab dem Firmware-Status 71 werden die Energiesparmotoren DTE/DVE und DRE unter- stützt. •...
