TP22/TP32 Pinnenpiloten

5.3 Anschluss an SimNet

Datenbus
Stromver-
sorgung
HINWEIS

5.4 Anschluss an NMEA

22
offered by www.Busse-Yachtshop.de
Der Pinnenpilot wird mit SimNet-kompatiblen Geräten über
ein SimNet Kabel verbunden. Alle SimNet Einheiten (Instru-
mente, Kartenplotter, Radaranlagen, Autopiloten, etc.) nutzen
denselben Einfachkabel-Hochgeschwindigkeitsnetzwerkbus
zum Datenaustausch. Das System funktioniert einfach: Ein-
stecken und los: Es ist kein Setup erforderlich, einfach den
Piloten in den nächstgelegenen SimNet Port einstecken und er
sucht automatisch alle Daten aus dem Netzwerk, die er ge-
brauchen kann. Wenn keine SimNet Anschlüsse frei sind, kann
eine Dreiwege-Kabelanschlussklemme benutzt werden, um
einen zusätzlichen Anschluss zu erhalten (Abb. 5.7).
Speed

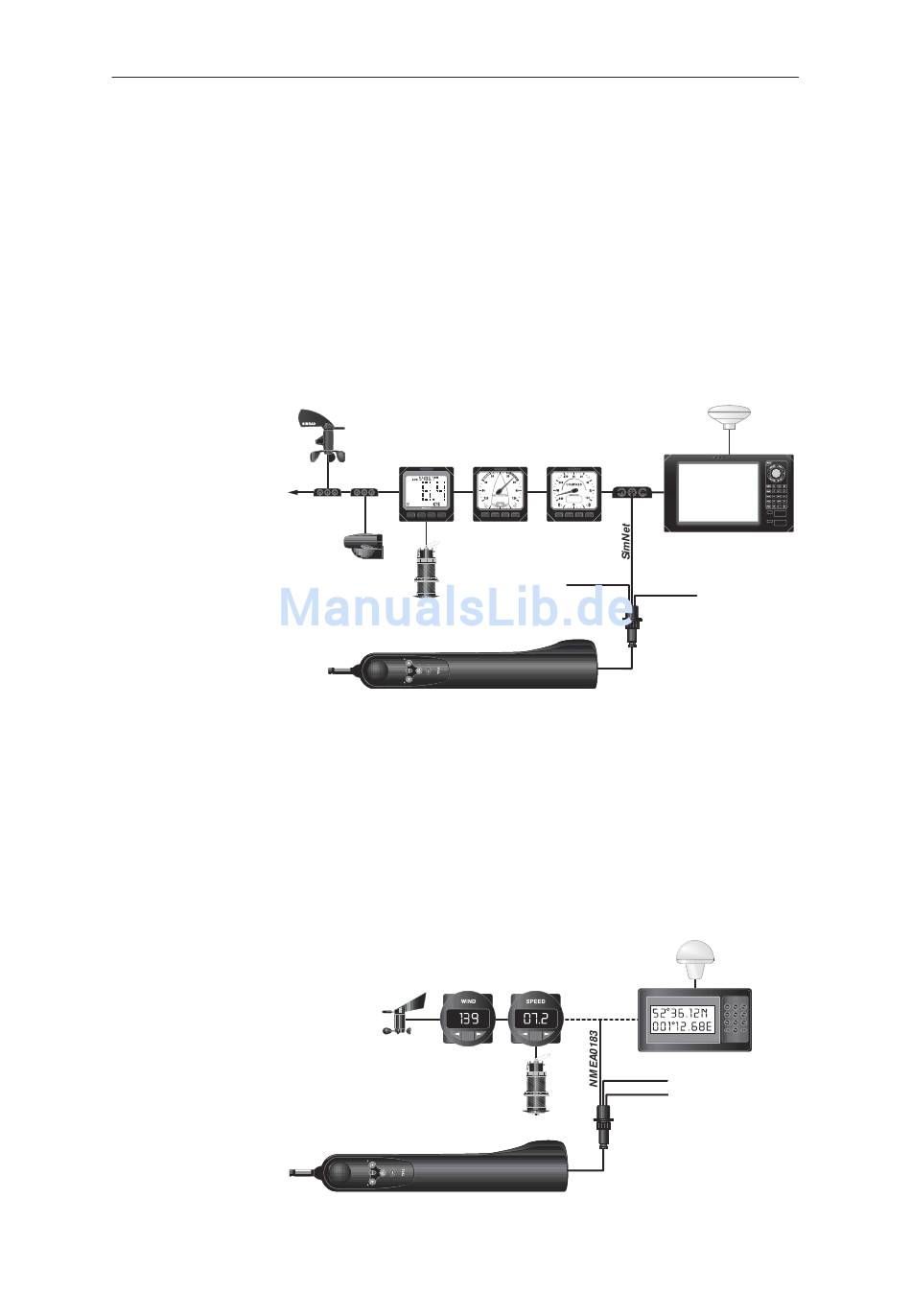

Abb. 5.7 - Typische SimNet Installation
Es ist nicht notwendig, den Piloten direkt an das Gerät anzu-
schließen, mit dem Daten ausgetauscht werden sollen – alle
Daten werden über den gesamten Netzwerkbus übertragen.
Der eingebaute NMEA Dateneingang ermöglicht es, dass
NMEA0183-kompatible Geräte direkt an Pinnenpiloten ange-
schlossen werden können, ohne dass eine separate Schnittstel-
leneinheit benötigt wird (Abb. 5.8).
Wind
Abb. 5.8 - NMEA Anbindung (Beispiele)
email: info@busse-yachtshop.de
3-wege
Wind Kompass
Anschluss-
klemme
NMEA0183
Speed
oder
GPS/Kartenplotter
GPS/Kartenplotter
Pinnenpiloten
Stromversorgung
SimNet
Pinnenpiloten
Stromversorgung
E04586:DE
