Seite 119 Part...

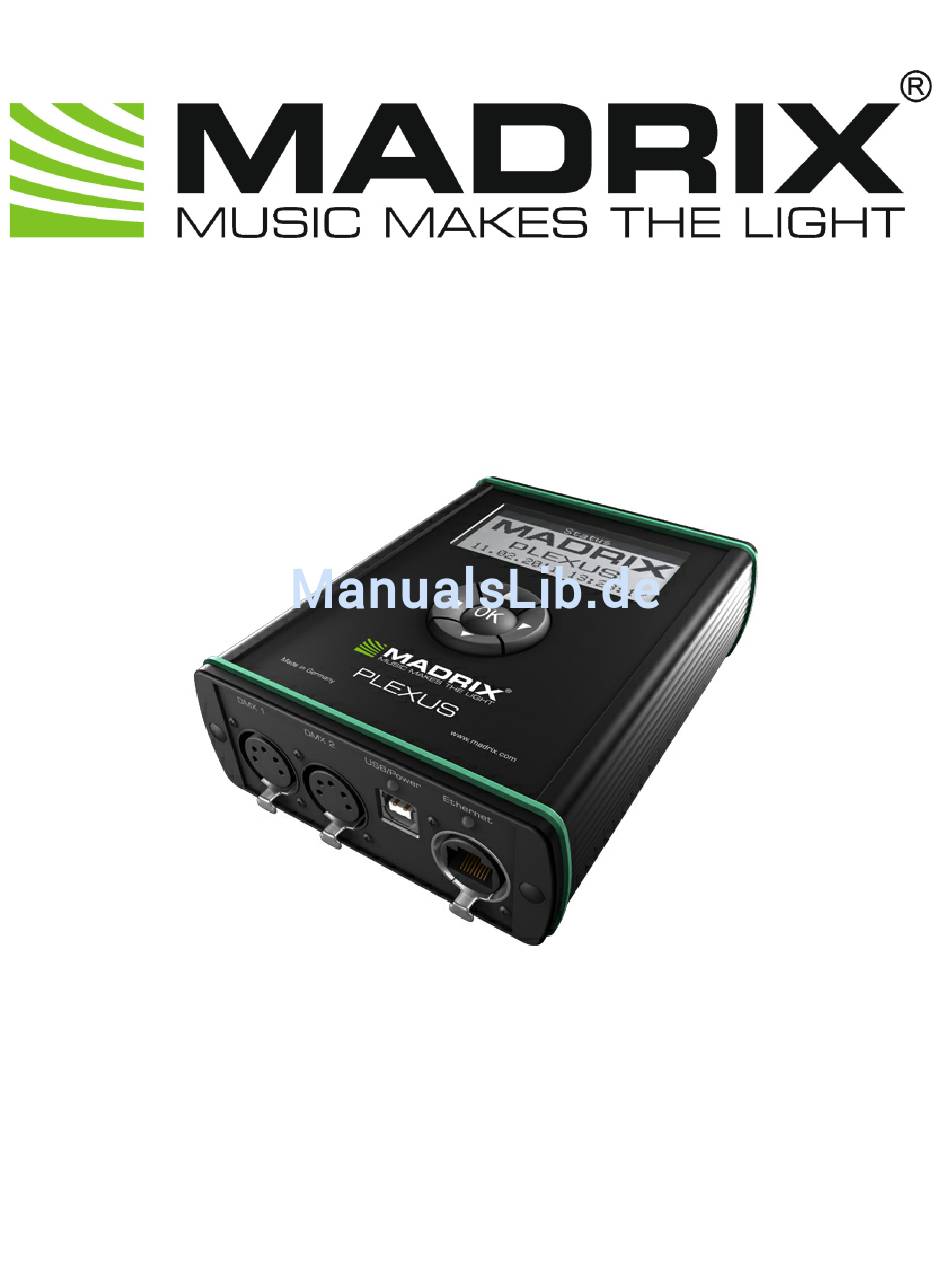

Seite 120: Madrix Plexus Handbuch (Deutsch)
MADRIX PLEXUS User Manual / Handbuch MADRIX PLEXUS Handbuch (Deutsch) MADRIX PLEXUS Handbuch MADRIX 2.13 . PLEXUS-Firmware: 1.0.2981 August 2011 © 2011 inoage GmbH...
Seite 121: Übersicht
Einführung Das MADRIX PLEXUS ist ein USB 2.0/DMX512-Steuerungsgerät (Interface). Das MADRIX PLEXUS steuert bis zu 2 Universen über DMX512 oder Art-Net als vielseitiges Standalone-Gerät oder Live-Gerät. Es ist das erste Interface mit Unterstützung für Standalone- Wiedergabe von MADRIX-Lichtshows und -Effekten.
Seite 122 MADRIX PLEXUS User Manual / Handbuch Versionen Die aktuelle MADRIX-Version ist: MADRIX 2.13 . Die aktuelle Firmware-Version des MADRIX PLEXUS ist: 1.0.2981 © 2011 inoage GmbH...
Seite 123: Madrix Plexus (Gerät)
Lesen Sie bitte die folgenden Unterkapitel, um mehr über das Gerät zu erfahren. LCD-Grafikdisplay (Menüstruktur) 2.2.1 Übersicht Dieses Kapitel beschreibt die zahlreichen Menüs des PLEXUS und gibt weitere Informationen zum LCD-Grafikdisplay. Symbole Eine SD-Karte ist in das Gerät eingesteckt. © 2011 inoage GmbH...
Seite 124: Das Info-Menü
MADRIX PLEXUS User Manual / Handbuch Es befindet sich keine SD-Karte im Gerät. Die Werte in diesem Menü können bearbeitet werden. Das Symbol blinkt während der Bearbeitung von Werten. Zeigt an, dass Einfrieren aktiviert ist. Das Symbol blinkt. Gebrauchsanweisung Wie geht die Menü-Auswahl? Drücken Sie "OK", um das Menü...
Seite 125 MADRIX PLEXUS Handbuch (Deutsch) Eingehende Daten Ausgehende Daten Ein- und Ausgehende Daten | Verbunden X Nicht Verbunden Das Status-Menü zeigt ebenso die allgemeinen Status des Gerätes an. Im Beispielbild links wird angezeigt, dass Szene 2 zur Zeit abgespielt wird. Version Öffnen Sie das Menü...
Seite 126: Das Standalone-Menü
MADRIX PLEXUS User Manual / Handbuch Das Standalone-Menü Das Menü "Standalone" enthält fünf Einträge. Wiedergabe Öffnen Sie das Menü "Standalone" "Wiedergabe". Details zur aktuellen Szene werden angezeigt. Dies beinhaltet die Indexnummer, den Namen, sowie Länge der Szene. Eine Statusanzeige am unteren Rand stellt die Länge und die aktuelle Position in der...
Seite 127 MADRIX PLEXUS Handbuch (Deutsch) Zeitgeber Öffnen Sie das Menü "Standalone" "Zeitgeber" Alle Zeitgeber (Timers) der aktuellen PLEXUS- Konfiguration werden daraufhin in einer Liste dargestellt. Wählen Sie einen bestimmten Zeitgeber mit Hilfe der Tasten Die Art des Zeitgebers, seine Startzeit, und seine Aktualität (Typ, Gültig Von, Gültig Bis) werden...
Seite 128: Das Netzwerk-Menü
MADRIX PLEXUS User Manual / Handbuch Drücken Sie zur Verlangsamung der Geschwindigkeit. Drücken Sie Geschwindigkeitserhöhung. Das minimale Tempo ist 1%. Das maximale Tempo ist 1000%. Tempo und Helligkeit können ebenso im Dialog "PLEXUS Configuration" in MADRIX angepasst werden. Weitere Informationen finden Sie im Kapitel Weitere Konfigurationsmöglichkeiten...
Seite 129 MADRIX PLEXUS Handbuch (Deutsch) "Art-Net -> DMX 1" zeigt an, welches Art-Net- Universum dem ersten XLR-Anschluss zur Ausgabe zugewiesen ist (DMX 1). "Art-Net -> DMX 2" zeigt an, welches Art-Net- Universum dem zweiten XLR-Anschluss zur Ausgabe zugewiesen ist (DMX 2).
Seite 130: Das Werkzeuge-Menü
MADRIX PLEXUS User Manual / Handbuch Die Einstellungen können direkt in diesem Menü geändert werden. Das Werkzeuge-Menü Das Menü "Werkzeuge" enthält vier Einträge. Anzeige DMX1 Öffnen Sie das Menü "Werkzeuge" "Anzeige DMX1". Dieses Menü stellt die Ein- bzw. Ausgabe von DMX- Daten des ersten XLR-Anschlusses grafisch zur Überprüfung dar (DMX 1).
Seite 131 MADRIX PLEXUS Handbuch (Deutsch) Nutzen Sie , um den DMX-Kanal zu wechseln. Der kleinste Kanal ist 1. Der größte Kanal ist 512. Nutzen Sie , um den DMX-Wert anzupassen. Der kleinste Wert ist 0. Der größte Wert ist 255. Die Einstellungen können zudem angepasst werden (Drücken und Halten von "OK"...
Seite 132 MADRIX PLEXUS User Manual / Handbuch Einfrieren Öffnen Sie das Menü "Werkzeuge" "Einfrieren" Die DMX-Ausgabe kann in diesem Menü eingefroren/ pausiert werden. Dabei wird das letzte, aktive Einzelbild verwendet und angezeigt. Währenddessen kann die Wiedergabe oder Eingabe im Hintergrund weiter laufen. Einfrieren funktioniert demnach nicht wie ein PlayPause.
Seite 133: Das Einstellungen-Menü
MADRIX PLEXUS Handbuch (Deutsch) Das Einstellungen-Menü Das Menü "Einstellungen" enthält vier Einträge. Datum / Zeit Öffnen Sie das Menü "Einstellungen" "Datum / Zeit". Datum und Uhrzeit des Gerätes werden in diesem Menü angezeigt. Die Einstellungen können direkt in diesem Menü...
Seite 134 MADRIX PLEXUS User Manual / Handbuch LCD-Anzeige Öffnen Sie das Menü "Einstellungen" "LCD- Anzeige". Zahlreiche Einstellungen können bezüglich des LCD- Grafikdisplays in diesem Menü vorgenommen werden. "Helligkeit an" gibt die Intensität des Displays während der Benutzung an. "Helligkeit gedimmt" gibt die Intensität des Displays während der Nicht-Benutzung an.
Seite 135 Darstellung des Menüs angepasst! "Zeitgeber" können für das Gerät global aktiviert (An) oder deaktiviert (Aus) werden. Die Einstellung tritt in Kraft, selbst wenn Zeitgeber in der PLEXUS- Konfiguration eingestellt wurden. "Ports" können für das Gerät global aktiviert (An) oder deaktiviert (Aus) werden.
Seite 136: Anschlussmöglichkeiten
MADRIX PLEXUS User Manual / Handbuch Anschlussmöglichkeiten 2.2.2 Obere und untere Anschlüsse Anschlüsse Unten Anschlüsse Oben 7) Status-LED für den SD-Kartensteckplatz 1) XLR-Anschluss, DMX 1 8) SD-Kartensteckplatz 2) XLR-Anschluss, DMX 2 9) Kensington-Sicherheitsanschluss 3) Status-LED für USB/Strom 10) Erweiterungsanschluss 4) Anschluss für USB/Strom 5) Status-LED für Netzwerk...
Seite 137 MADRIX PLEXUS Handbuch (Deutsch) Hinweis: Das PLEXUS verfügt über zwei 5-polige, weibliche XLR-Stecker. Bitte nutzen Sie entsprechende Adapter, wenn nötig. © 2011 inoage GmbH...
Seite 138: Bedientasten
MADRIX PLEXUS User Manual / Handbuch Bedientasten 2.2.3 Navigation und Bearbeitung Die fünf Bedientasten auf dem Gerät werden hauptsächlich genutzt, um Menüs auf dem Gerät auszuwählen und Werte sowie Einstellungen zu editieren. Die allgemeinen Hinweise sind auch hier noch einmal eingefügt: Wie geht die Menü-Auswahl?
Seite 139: Tastenbelegung
MADRIX PLEXUS Handbuch (Deutsch) Tastenbelegung Je nach Wunsch kann die Option "Rotiere um 180°" im PLEXUS-Menü "Einstellungen" "Gerät" eingeschalten werden. Dabei wird die Anzeige auf dem Display um 180° gedreht. Analog dazu wird die Belegung der Bedientasten ebenso verändert und gedreht und somit rotierten Anzeige angepasst.
Seite 140: Sd-Karten
MADRIX PLEXUS User Manual / Handbuch SD-Karten 2.2.4 Überblick Der integrierte SD-Kartensteckplatz befindet sich oben am Gerät. Zugang erhält man durch die angebrachte Metallklappe. Unterstützt werden sowohl SD- als auch SDHC-Karten. SDHC-Karten werden empfohlen. Hinweis: Eine SD-Karte mit 2 GB Speicherplatz ist im Lieferumfang enthalten. Diese SD-Karte ist bereits in das Gerät eingesteckt.
Seite 141 MADRIX PLEXUS Handbuch (Deutsch) Dateisystem Sollten Sie eine SD-Karte zur Benutzung mit dem MADRIX PLEXUS vorbereiten wollen oder ein SD- Karte komplett bereinigen wollen, so können Sie den Datenträger in Windows formatieren. Hinweis: Beim Formatieren werden alle Daten auf der SD-Karte gelöscht! FAT16 oder FAT32 muss als Dateisystem beim Formatieren Ihrer SD-Karte ausgewählt...
Seite 142: Erweiterungsanschluss
15-polig, D-Sub, US, weiblich Rufen Sie in MADRIX im Menü "Preferences" "PLEXUS Configuration… " "Extension Ports" auf, um die 10 Ports für die jeweilige PLEXUS-Konfiguration individuell zu konfigurieren. Weitere Informationen finden Sie im Kapitel 6. Schritt: PLEXUS-Konfiguration Mögliche Einstellungen Die folgende Tabelle zeigt die Optionen der individuellen Pins:...
Seite 143: Allgemeine Funktionsweise
Verschiedene Geräte können an diese Ports angeschlossen werden. Ein Port kann entweder als Empfangseinheit funktionieren und somit Signale von externen Geräte empfangen. Gemäß der PLEXUS-Konfiguration kann dann ein Signal eine bestimmte Aktion hervorrufen (z.B. Stop). Oder ein Port kann Signale nach außen an externe Geräte senden, welche dieses Signal wiederum verarbeiten können.
Seite 144 MADRIX PLEXUS User Manual / Handbuch Technische Informationen Die folgenden Darstellungen bieten zusätzliche, technische Details zur Benutzung des Erweiterungsanschlusses. Benutzung eines externen, 15-poligen Steckers © 2011 inoage GmbH...
Seite 150 MADRIX ist eine professionelle Software zur Steuerung von LEDs. Das PLEXUS bringt die Softwarelizenz für 1024 DMX-Kanäle bereits mit. Die Datenausgabe (die Lizenz) wird aktiviert, sobald das Gerät an einen Computer mit installierter und gestarteter MADRIX-Software angeschlossen wird. Die USB- bzw. Netzwerktreiber müssen zudem in MADRIX aktiviert sein.
Seite 151: Aktivieren Der Usb-Treiber In Madrix
Hinweis: Aktivierte USB-Treiber sind zwingende Voraussetzung für den Live-Modus über USB und die Verbindung vom PC zum Gerät über USB. Öffnen Sie bitte das Menü "Preferences" "Options… " in MADRIX. Wählen Sie den Reiter "Devices (USB/PCI)" aus. Aktivieren Sie "MADRIX PLEXUS interfaces".
Seite 152: Aktivieren Der Netzwerktreiber In Madrix
Öffnen Sie bitte das Menü "Preferences" "Options… " in MADRIX. Wählen Sie den Reiter "Devices (Network)" aus. Aktivieren Sie "Enable PLEXUS Networking" in dem Bereich "inoage – MADRIX". Bestätigen Sie mit "Apply". Schließen Sie das Fenster mit "OK". © 2011 inoage GmbH...
Seite 153: Live-Modus
2.3.2 Überblick Das MADRIX PLEXUS kann als Live-Interface oder als Standalone-Gerät eingesetzt werden. Im Live-Modus können bis 1024 DMX-Kanäle pro Gerät ausgegeben oder empfangen werden. Dabei stehen entweder 2x DMX-OUT, oder 2x DMX-IN, oder 1x DMX-OUT und 1x DMX-IN, oder Art-Net zur Verfügung.
Seite 154: Dmx-Ausgabe
Aktivieren der Treiber Verbinden des MADRIX PLEXUS mit dem PC Schließen Sie nun das MADRIX an einen freien USB 2.0-Anschluss Ihres Computers an. Wenn die Installation der Software und des Treibers erfolgreich war, zeigt die Status-LED USB/Power dies an. Weitere Informationen finden Sie dazu im Kapitel Hilfe &...
Seite 155: Konfiguration Der Virtuellen Matrize
Der erste Reiter "DMX Devices" listet alle verbundenen Geräte auf. Drücken Sie "Rescan For Devices", wenn Ihr verbundenes Gerät nicht in der Liste erscheint. Für jedes PLEXUS-Gerät werden zwei Einträge in der Liste erstellt, einen für jeden XLR-Anschluss (DMX 1 und DMX 2). © 2011 inoage GmbH...
Seite 156: Einstellen Des Dmx-Universums
MADRIX PLEXUS User Manual / Handbuch Standardmäßig sind "Enable" sowie "Output" für jeden DMX-Anschluss aktiviert. Stellen Sie bitte sicher, dass beide Optionen aktiviert sind! Ihr MADRIX PLEXUS ist nun zur DMX-Ausgabe vorbereitet. Einstellen des DMX-Universums Im nächsten Schritt muss das DMX-Universum ("Universe") für jeden DMX-Anschluss eingestellt werden.
Seite 157: Weitere Konfiguration
MADRIX PLEXUS Handbuch (Deutsch) Weitere Konfiguration Zusätzlich kann die "Frame Time" ("Zeit der Einzelbilder") in ms für jedes Gerät eingegeben werden. Die FPS (Frames Per Second, Einzelbilder pro Sekunde) werden daraufhin automatisch angepasst. Die Einstellung ist für verschiedene Anwendungsfälle hilfreich. Zum einen könnte beispielsweise eine Einstellung für bestimmte LED-Produkte optimal sein.
Seite 158: Fenster Vergrößern
"Highlight Device" aktiviert den Highlight-Modus. Selektieren Sie ein oder mehrere Geräte und drücken Sie den Knopf. Die angeschlossenen LED-Produkte leuchten daraufhin zur besseren Identifikation weiß auf. Dies hilft beim Einrichten der LED-Installation mittels MADRIX. Schließen Sie das Fenster nach der Konfiguration mit "OK".
Seite 159: Wichtige Hinweise
MADRIX PLEXUS Handbuch (Deutsch) Wichtige Hinweise Bitte sichern Sie Ihre MADRIX Setup-Datei im Anschluss an die erfolgreiche Konfiguration. © 2011 inoage GmbH...
Seite 160: Dmx-Eingabe
Aktivieren der Treiber Verbinden des MADRIX PLEXUS mit dem PC Schließen Sie nun das MADRIX an einen freien USB 2.0-Anschluss Ihres Computers an. Wenn die Installation der Software und des Treibers erfolgreich war, zeigt die Status-LED USB/Power dies an. Weitere Informationen finden Sie dazu im Kapitel Hilfe &...
Seite 161 Drücken Sie "Rescan For Devices", wenn Ihr verbundenes Gerät nicht in der Liste erscheint. Für jedes PLEXUS-Gerät werden zwei Einträge in der Liste erstellt, einen für jeden XLR-Anschluss (DMX 1 und DMX 2). Standardmäßig sind "Enable" sowie "Output" für jeden DMX-Anschluss aktiviert. Aktivieren Sie jetzt bitte "Input"...
Seite 162 MADRIX PLEXUS User Manual / Handbuch Überprüfen Sie, ob 'Enable und 'Input' aktiviert sind! Ihr MADRIX PLEXUS ist nun zur DMX-Eingabe vorbereitet. © 2011 inoage GmbH...
Seite 163 Protokolle bereits zur Verfügung. Wählen Sie "User", wenn Sie Ihre eigene, individuelle MIDI-Konfiguration erstellen wollen. Weitere Informationen zu den Protokollen erhalten Sie in MADRIX Help And Manual. Sie können auch "Edit" drücken, um die ausgewählte Konfiguration einzusehen. © 2011 inoage GmbH...
Seite 164: Weitere Informationen
Ein- und ausgehende DMX-Daten können in den PLEXUS-Menüs "Werkzeuge" "Anzeige DMX1" und "Werkzeuge" "Anzeige DMX2" überprüft werden. Wichtige Hinweise Bitte sichern Sie Ihre MADRIX Setup-Datei im Anschluss an die erfolgreiche Konfiguration. Weitere Informationen Weitere Informationen (inkl. DMX-Thru) finden Sie in MADRIX Help And Manual. © 2011 inoage GmbH...
Seite 165: Art-Net
MADRIX Help And Manual. Verbinden des MADRIX PLEXUS mit dem PC Schließen Sie nun das MADRIX an Ihren Computer mit Hilfe der Netzwerk-Verbindung an. Die Stromversorgung des Gerätes kann über einen USB-Anschluss des Computers oder über das externe USB-Netzteil erfolgen.
Seite 166: Einstellungen Des Gerätes
MADRIX PLEXUS User Manual / Handbuch IP-Adressen von Gerät und Netzwerkkarte im Bereich von: · 2.0.0.1 bis 2.255.255.254 oder · 10.0.0.1 bis 10.255.255.254 Subnetz-Maske: · 255.0.0.0 Diese Einstellungen werden empfohlen. Einstellungen des Gerätes Öffnen Sie das Menü "Netzwerk" "Art-Net". Dieses Menü beinhaltet die Einstellungen bezüglich Art-Net, einem Standardprotokoll zur Übertragung von DMX-Daten über Netzwerk.
Seite 167: Konfiguration Von Art-Net
Navigieren Sie in MADRIX zu dem Menü "Preferences" "Matrix Generator" oder "Preferences" "Patch" für diese Einstellung. Weitere Information finden Sie in MADRIX Help And Manual. Konfiguration von Art-Net Navigieren Sie in MADRIX zu dem Menü "Preferences" "Device Manager" Reiter "Art-Net".
Seite 168: Konfiguration Der Dmx-Ausgabe
MADRIX PLEXUS User Manual / Handbuch Aktivieren Sie "Art-Net" in der linken, oberen Ecke. Das Auswahlkästchen leuchtet grün, wenn aktiviert. Drücken Sie "Find Auto" damit MADRIX Ihr Gerät automatisch erkennt und findet. Das Gerät wird daraufhin in der Liste angezeigt.
Seite 169 Drücken Sie "Rescan For Devices", wenn Ihr verbundenes Gerät nicht in der Liste erscheint. Für das PLEXUS-Gerät werden bezüglich Art-Net zwei Einträge in der Liste erstellt, einen für jeden DMX-Anschluss. An dieser Stelle sind beide Einträge noch deaktiviert. Aktivieren Sie nun die DMX-Anschlüsse. Wählen Sie dazu einen Eintrag aus und aktivieren Sie "Enable".
Seite 170 MADRIX PLEXUS User Manual / Handbuch Einstellen des DMX-Universums Im nächsten Schritt muss das DMX-Universum ("Universe") für jeden DMX-Anschluss eingestellt werden. Nutzen Sie dazu die zwei Pfeilknöpfe oder tragen Sie per Tastatur einen Wert ein. Bestätigen Sie die Eingabe mit "Apply".
Seite 171 MADRIX PLEXUS Handbuch (Deutsch) Weitere Konfiguration Zusätzlich kann die "Frame Time" ("Zeit der Einzelbilder") in ms für jedes Gerät eingegeben werden. Die FPS (Frames Per Second, Einzelbilder pro Sekunde) werden daraufhin automatisch angepasst. Die Einstellung ist für verschiedene Anwendungsfälle hilfreich. Zum einen könnte beispielsweise eine Einstellung für bestimmte LED-Produkte optimal sein.
Seite 172 "Highlight Device" aktiviert den Highlight-Modus. Selektieren Sie ein oder mehrere Geräte und drücken Sie den Knopf. Die angeschlossenen LED-Produkte leuchten daraufhin zur besseren Identifikation weiß auf. Dies hilft beim Einrichten der LED-Installation mittels MADRIX. Schließen Sie das Fenster nach der Konfiguration mit "OK".
Seite 173 MADRIX PLEXUS Handbuch (Deutsch) Wichtige Hinweise Bitte sichern Sie Ihre MADRIX Setup-Datei im Anschluss an die erfolgreiche Konfiguration. Weitere Konfiguration Es können weitere Einstellungen vorgenommen werden. "Edit" im "Device Manager" im Reiter "Art-Net" öffnet ein Fenster mit weiteren Einstellungen. "Configure Device" im Device Manager im Reiter "DMX Devices"...
Seite 174 MADRIX PLEXUS User Manual / Handbuch "Send Broadcast" sendet die Daten an alle Adressen im Netzwerk. "Send Direct" sendet Daten nur zur spezifizierten Adresse eines Gerätes. © 2011 inoage GmbH...
Seite 175 MADRIX PLEXUS Handbuch (Deutsch) Synchronisation Ein automatischer Synchronisations-Modus ist für Art-Net in MADRIX integriert. Auf diese Weise kann man das Senden von Synchronisationspaketen anschalten (oder ausschalten). Dieser Synchronisations-Modus ist nicht Teil der Art-Net-Spezifikation und muss von Herstellern unterstützt werden. Konsultieren Sie bitte das Handbuch Ihrer Art-Net-Produkte, ob eine solche Unterstützung besteht.
Seite 176: Fernsteuerung
MADRIX PLEXUS User Manual / Handbuch Navigieren Sie in MADRIX zu dem Menü "Preferences" "Device Manager" "Art-Net". Aktivieren Sie "Sync". Ein neues Fenster öffnet sich. Wählen Sie nun, ob Sync-Pakete vor den Art-Net-Datenpaketen ("Pre Sync") oder nach den Art-Net-Datenpaketen ("Post Sync") versendet werden sollen.
Seite 177: Art-Net-Eingabe
MADRIX Help And Manual. Verbinden des MADRIX PLEXUS mit dem PC Schließen Sie nun das MADRIX an Ihren Computer mit Hilfe der Netzwerk-Verbindung an. Die Stromversorgung des Gerätes kann über einen USB-Anschluss des Computers oder über das externe USB-Netzteil erfolgen.
Seite 178 MADRIX PLEXUS User Manual / Handbuch IP-Adressen von Gerät und Netzwerkkarte im Bereich von: · 2.0.0.1 bis 2.255.255.254 oder · 10.0.0.1 bis 10.255.255.254 Subnetz-Maske: · 255.0.0.0 Diese Einstellungen werden empfohlen. Einstellungen des Gerätes Öffnen Sie das Menü "Netzwerk" "Art-Net". Dieses Menü beinhaltet die Einstellungen bezüglich Art-Net, einem Standardprotokoll zur Übertragung von DMX-Daten über Netzwerk.
Seite 179: Konfiguration Von Art-Net-Remote
Die Einstellungen können direkt in diesem Menü geändert werden. Konfiguration von Art-Net-Remote Aktivierung von Art-Net Navigieren Sie in MADRIX zu dem Menü "Preferences" "Device Manager" (oder "F4" auf der Tastatur). Wählen Sie den Reiter "Art-Net" aus. Aktivieren Sie "Art-Net" in der linken, oberen Ecke. Das Auswahlkästchen leuchtet grün, wenn aktiviert.
Seite 180 MADRIX PLEXUS User Manual / Handbuch Drücken Sie "Edit" und erweiterte Konfigurationsmöglichkeiten stehen zur Verfügung. © 2011 inoage GmbH...
Seite 181 MADRIX PLEXUS Handbuch (Deutsch) "Receive Broadcast" gibt an, dass alle Geräte im Netzwerk Daten an MADRIX senden können. "Receive Direct" gibt an, dass nur Daten einer bestimmten Netzwerkadresse empfangen werden. Diese wird im Feld "IP" darunter angegeben. Bestätigen Sie Eingaben mit "Apply". Schließen Sie das Fenster mit "OK".
Seite 182 MADRIX PLEXUS User Manual / Handbuch Geräteaktivierung Navigieren Sie in MADRIX zu dem Menü "Preferences" "Device Manager" (oder "F4" auf der Tastatur). Der erste Reiter "DMX Devices" listet alle verbundenen Geräte auf. Drücken Sie "Rescan For Devices". Ihre ArtNet Remote-Gerät erscheint in der Liste.
Seite 183 MADRIX PLEXUS Handbuch (Deutsch) Überprüfen Sie, ob 'Enable und 'Input' aktiviert sind! Ihr MADRIX PLEXUS ist nun zur DMX-Eingabe vorbereitet. © 2011 inoage GmbH...
Seite 184 Protokolle bereits zur Verfügung. Wählen Sie "User", wenn Sie Ihre eigene, individuelle MIDI-Konfiguration erstellen wollen. Weitere Informationen zu den Protokollen erhalten Sie in MADRIX Help And Manual. Sie können auch "Edit" drücken, um die ausgewählte Konfiguration einzusehen. © 2011 inoage GmbH...
Seite 185 Ein- und ausgehende DMX-Daten können in den PLEXUS-Menüs "Werkzeuge" "Anzeige DMX1" und "Werkzeuge" "Anzeige DMX2" überprüft werden. Wichtige Hinweise Bitte sichern Sie Ihre MADRIX Setup-Datei im Anschluss an die erfolgreiche Konfiguration. In MADRIX wird nur ein ArtNet Remote-Gerät unterstützt. © 2011 inoage GmbH...
Seite 186 MADRIX PLEXUS User Manual / Handbuch Weitere Informationen Weitere Informationen (inkl. DMX-Thru) finden Sie in MADRIX Help And Manual. © 2011 inoage GmbH...
Seite 187: Standalone-Modus
Installation direkt. Im Gegensatz dazu erlaubt es der Standalone-Modus des MADRIX PLEXUS, LED- Installationen ohne einen PC während der Show anzusteuern. Das PLEXUS kann eine eingesteckte SD-Karte nutzen (SD oder SDHC), auf der eine Standalone- Show abgespeichert wird. Zunächst muss eine solche Standalone-Show jedoch erstellt werden.
Seite 188 PLEXUS Configuration-Dialog 7. Schritt Laden Sie Ihre Standalone-Show auf die SD-Karte hoch. (Nutzen Sie in MADRIX den PLEXUS Configuration-Dialog 8. Schritt Aktivieren Sie den Standalone-Modus (die Wiedergabe) auf dem PLEXUS. (Nutzen Sie in MADRIX den PLEXUS Configuration-Dialog Weiter zu 1. Schritt...
Seite 189: Schritt, 2. Schritt, 3. Schritt
Die Kapitel in MADRIX Help And Manual finden Sie unter "Using The Software" "Matrix Generator" bzw. "Patch". 2. Schritt Das dazugehörige Kapitel in MADRIX Help And Manual finden Sie unter "Using The Software" "Effects". 3. Schritt Das dazugehörige Kapitel in MADRIX Help And Manual finden Sie unter "MADRIX Cue List".
Seite 190 MADRIX PLEXUS User Manual / Handbuch Übersicht Navigieren Sie in MADRIX zu dem Menü "Window" -> "Recording" (oder "Strg+Alt+R" auf der Tastatur), um den Recording-Dialog aufzurufen. Dateien Dateien, d.h. Aufnahmen, werden in einer großen Liste zentral dargestellt. Die Liste ist leer, wenn noch keine Aufnahmen erstellt wurden.
Seite 191: Verwaltung Von Dateien Und Einträgen In Der Liste
Dateien anzuzeigen. Verwaltung von Dateien und Einträgen in der Liste Ermöglicht die Anzeige von Dateien des Typs MADRIX Record File (*.mrec) aus dem Zielordner in der Liste. Der Knopf leuchtet grün, wenn aktiviert. Deaktivieren Sie den Knopf, um alle Record-Dateien auszublenden.
Seite 192: Bedeutung Der Spalten In Der Liste
Zeigt die Länge der Aufnahme an. Das Format ist HH:MM:SS:FF (Stunde:Minute:Sekunde:Frame). "KF" Steht für Key Frames. MADRIX optimiert automatisch die Größe der Aufnahmedatei, wenn Einzelbilder identisch sind. Dadurch kann die Gesamtanzahl von Einzelbildern von der aufgenommen Anzahl an Key Frames abweichen. Wird zum Beispiel nur ein Farbwechsel mit zwei Farben verwendet, so kann die Gesamtanzahl 400 betragen.
Seite 193: Vorbereitung
MADRIX PLEXUS Handbuch (Deutsch) Datei-Informationen Wählen Sie den Reiter "File Information" aus, um detaillierte Angaben zur einer Aufnahmedatei zu erhalten. Wählen Sie zunächst die Datei in der Liste aus. Aufnahme Wählen Sie den Reiter "Recording" aus, um eine neue Aufnahme zu erstellen.
Seite 194 Sollte die Rate der Einzelbilder (FPS) zu hoch sein, können visuelle Störungen auf den LEDs auftreten. Für das MADRIX PLEXUS wird eine maximale Rate von 40 FPS empfohlen. Andernfalls, könnten PLEXUS-Geräte Einzelbilder vereinzelt weglassen, um die Zeiteinteilung (Timing) aufrechtzuerhalten sobald alle 512 Kanäle eines Universums voll belegt sind. Werden weniger als 512 Kanäle pro Universum verwendet, ist dieses Verhalten unwahrscheinlicher.
Seite 195: Erstellen Einer Aufnahmedatei
Stellen Sie sicher, dass alle Optionen und Einstellungen vor der Aufnahme getätigt wurden (siehe oben). Schritt 1) Beginnen Sie die Aufnahme mit "Start". MADRIX nimmt daraufhin die Hauptausgabe (Main Output) auf. Hinweis: Während der Aufnahme können Speicherplätze (Storage Places), der Cross-Fader, der Master Fader, etc. benutzt werden, um die Aufnahme zu individualisieren.
Seite 196 MADRIX PLEXUS User Manual / Handbuch Schritt 3) Drücken Sie "Stop", um die Aufnahme zu beenden. Warten Sie bitte, bis MADRIX die Daten verarbeitet hat. Im Anschluss können Sie einen Namen für die Aufnahme vergeben. Schritt 4) Die Aufnahme erscheint in der Liste.
Seite 197: Bearbeiten Der Aufnahme
Record" im Recording-Dialog. Ein kleines Fenster zeigt die Aufnahme als Vorschau zur Inspektion an. Hinweis: Sollte der Schriftzug !NO MADRIX KEY! in dem Fenster erscheinen, so benutzen Sie MADRIX im Demo-Modus. Dieser Text wird jedoch später nicht in der Aufnahme enthalten sein.
Seite 198 MADRIX PLEXUS User Manual / Handbuch Nutzen Sie die Bedienelemente zum Editieren. Sie können sich die Aufnahme als Vorschau anzeigen lassen, die Aufnahme kürzen, oder eine Endlosschleife daraus erstellen. Wählen Sie zunächst eine Aufnahmedatei aus. Kürzen Sie die Aufnahme, indem Sie ein neues "In Frame" (Anfang) und ein neues "Out Frame"...
Seite 199 Hinweis: Der Anfang der Aufnahme wird um die eingegebene Anzahl an Einzelbilder gekürzt. Eine rote Linie unter dem Schieberegler verdeutlicht dies. Beispiel: Bei Eingabe von 100 erstellt MADRIX einen Übergang und nutzt dabei die ersten und die letzten 100 Einzelbilder. Diese werden im Anschluss ineinander übergeblendet.
Seite 200: Schritt: Konvertierung
Navigieren Sie in MADRIX zu dem Menü "Window" -> "Recording" (oder "Strg+Alt+R" auf der Tastatur), um den Recording-Dialog aufzurufen. Wählen Sie Ihre Aufnahmedatei (MADRIX Record File (*.mrec)) in der Liste aus. Wechseln Sie im Anschluss zu dem Reiter "PLEXUS Conversion".
Seite 201: Vorbereitung Und Konfiguration
MADRIX PLEXUS Handbuch (Deutsch) Vorbereitung und Konfiguration Stellen Sie sicher, dass Ihre virtuelle Matrize korrekt eingestellt ist, bevor Sie DXD- Dateien generieren. Fügt der Liste automatisch Einträge hinzu. Die Anzahl der Einträge wird automatisch ausgerechnet aufgrund der Anzahl an DMX-Universen, die über die virtuelle Matrize konfiguriert wurden (Matrix Generator oder Patch).
Seite 202 Geben Sie die Bezeichnung über die Tastatur ein und bestätigen Sie mit Enter. Wählen Sie "No", falls die Ausgabe über den Anschluss deaktiviert werden soll. "Use Master Values" ist eine Option, um die Werte des Master Faders von MADRIX mit in die Konvertierung einzubeziehen, falls dieser während der Aufnahme verwendet wurde. Der Master Fader beeinflusst die Helligkeit der Hauptausgabe in MADRIX.
Seite 203: Generierung Von Dxd-Dateien
Stellen Sie sicher, dass Ihre virtuelle Matrize korrekt eingestellt ist, bevor Sie DXD-Dateien generieren. 1. Wählen Sie Ihre Aufnahme-Datei (*.mrec) aus der Liste. 2. Stellen Sie sicher, dass sie im Reiter "PLEXUS Conversion" alle Einstellungen richtig vorgenommen haben. 3. Drücken Sie "Generate", um Ihre Aufnahmedatei in ein oder mehrere DXD-Dateien zu konvertieren.
Seite 204 2) Wie im letzten Kapitel beschrieben, gibt es eine maximal empfohlene Rate der Einzelbilder pro Sekunde (FPS) für das MADRIX PLEXUS. Diese Meldung ist ein Hinweis, dass die Rate der Aufnahmedatei höher ist als 40 FPS. Fahren Sie mit "Yes" fort. Wählen Sie "No", um abzubrechen.
Seite 205: Schritt: Erstellen Einer Plexus-Konfiguration (Standalone-Show)
"PLEXUS Configuration" (oder "Strg+Alt+P" auf der Tastatur), um den PLEXUS Configuration-Dialog zu öffnen. Es wird empfohlen, die Fenstergröße des PLEXUS Configuration-Dialogs zu maximieren. Der obere Bereich unter der Bezeichnung "Devices" wird zur Konfiguration von PLEXUS-Geräte genutzt. Weitere Informationen finden Sie im Kapitel Weitere Konfigurationsmöglichkeiten...
Seite 206: Erstellen Und Verwalten Von Plexus-Konfigurationen
MADRIX PLEXUS User Manual / Handbuch Der untere Bereich ist in zwei Bereiche eingeteilt. Der linke Teil wird zum Verwalten von PLEXUS- Konfigurationen genutzt (Erstellen, Importieren/Exportiere, etc.). Der rechte Teil wird zum Editieren eine PLEXUS-Konfiguration verwendet (Szenen, Zeitgeber, Erweiterungsanschluss, etc.).
Seite 207 SD-Karte mit einer Show in das Gerät eingesteckt wurde. "No" gibt an, dass nichts automatisch abgespielt wird. "Last" gibt an, dass das PLEXUS die letzte Wiedergabe fortsetzt. Sie können auch eine bestimmte Szene auswählen. Wählen Sie dazu die genaue Nummer aus ("1", "2", "3", etc).
Seite 208: Editieren Von Plexus-Konfigurationen
Beschreibung über die Tastatur ein. Bestätigen Sie die Eingabe mit Enter auf der Tastatur. Editieren von PLEXUS-Konfigurationen Verwenden Sie zum Editieren einer PLEXUS-Konfiguration den rechten, unteren Teil des PLEXUS Configuration-Dialogs. Erstellen Sie zuerst eine neue PLEXUS-Konfiguration, wie oben beschrieben.
Seite 209 Szenen basieren auf DXD-Dateien (DMX Data Files (*.dxd)). Szenen sind Teile einer gesamten Show. Alle Szenen zusammen ergeben die gesamte Show. Wählen Sie zuerst eine PLEXUS-Konfiguration zum Editieren aus. Erstellt eine neue Szene. Beim Erstellen einer Szene erscheint ein neues Fenster. Sie werden damit aufgefordert eine DXD- Datei auszuwählen.
Seite 210 MADRIX PLEXUS User Manual / Handbuch Wählen Sie eine Datei aus der Liste. Oder importieren Sie eine Datei von der Festplatte mittels "Import". Nutzen Sie den Import, wenn die Liste leer ist. Entfernt eine Szene. Wählen Sie die bestehende Szene zuerst aus.
Seite 211 "Soft Loop" Erstellt einen automatischen Übergang. Geben Sie zunächst die Anzahl der Einzelbilder (Frames) ein. MADRIX fügt diese Anzahl an Frames an das Ende der Szene und erstellt einen Übergang zum ersten Einzelbild der Szene. Setzen Sie z.B. eine Rate von 66 FPS und Ihre Aufnahme wurde mit 33 FPS aufgenommen, so ergibt sich ein Übergang von 2 Sekunden.
Seite 212 Mögliche Werte sind: "NO" (Nein), "0" (Aus) oder "1" (An). Zeitgeber (Timers) Der Reiter "Timers" ermöglicht die Konfiguration von Zeitgebern (bzw. Ereignissen) für die Standalone-Show. Wählen Sie zuerst eine PLEXUS-Konfiguration zum Editieren aus. Erstellt einen neuen Zeitgeber. Entfernt einen bestehenden Zeitgeber. Wählen Sie den bestehenden Zeitgeber zuerst aus.
Seite 213 MADRIX PLEXUS Handbuch (Deutsch) Editieren Sie die folgenden Spalten gemäß Ihrer Anforderungen. (Nutzen Sie einen Doppel-Klick zum Editieren, Enter auf der Tastatur zum Bestätigen der Eingabe sowie Escape auf der Tastatur zum Abbrechen.) "Action" Definiert die Art des Zeitgebers. Mögliche Werte sind: "Scene", "Intensity", "Speed, "Next, "Previous", "Stop", "Play", "Pause", "Port 1", "Port 2", "Port...
Seite 214 Erweiterungsanschluss Der Reiter "Extension Ports" ermöglicht die Konfiguration der individuellen Ports des Erweiterungsanschlusses. Wählen Sie zuerst eine PLEXUS-Konfiguration zum Editieren aus. Stellt die Standardeinstellungen für ausgewählte Ports wieder her. Jegliche Änderungen werden somit rückgängig gemacht. Editieren Sie die folgenden Spalten gemäß Ihrer Anforderungen.
Seite 215: Konvertierte Aufnahmedateien (Data Files)
"#" Zeigt die Indexnummer der Datei an. Der Wert kann nicht geändert werden. "In Use" Zeigt an, wie oft die Datei in der PLEXUS-Konfiguration als Szene verwendet wird. Der Wert kann nicht geändert werden. "File" Zeigt die vollständige Bezeichnung der Datei an. Der Wert kann nicht geändert werden.
Seite 216: Schritt, 8. Schritt: Hochladen Und Abspielen
Drücken Sie "Scan", um angeschlossene Geräte zu finden. Sie können A) eine Standalone-Show direkt auf eine SD-Karte exportieren 1. Wählen Sie Ihre PLEXUS-Konfiguration aus. 2. Drücken Sie "Export". 3. Wählen Sie Ihr Ziel aus. Oder B) eine Standalone-Show auf die eingesteckte SD-Karte in Ihrem Gerät abspeichern.
Seite 217: Schritt: Abspielen Einer Show
In diesem Kapitel werden Hinweise bezüglich PLEXUS Configuration-Dialog und dem Erstellen von PLEXUS-Konfigurationen und Standalone-Shows gegeben. Eine Standalone-Show kann erstellt werden, ohne dass ein MADRIX PLEXUS an den Computer angeschlossen sein muss. Um eine Standalone-Show hochzuladen, muss entweder eine SD-Karte oder ein Gerät mit eingesteckter SD-Karte angeschlossen sein.
Seite 218 MADRIX PLEXUS User Manual / Handbuch Eine Show kann direkt auf eine angeschlossene SD-Karte exportiert werden. Nutzen Sie dazu den Knopf "Export" in dem "PLEXUS Configuration"-Dialog. © 2011 inoage GmbH...
Seite 219: Weitere Konfigurationsmöglichkeiten
Tastatur), um den PLEXUS Configuration-Dialog zu öffnen. Es wird empfohlen das Fenster des PLEXUS Configuration-Dialog zu maximieren. Der untere Bereich des PLEXUS Configuration-Dialogs besteht aus zwei Teilen, die für den Standalone-Modus wichtig sind. Die obere Hälfte ist hingegen mit "Devices" beschriftet. Diese obere Hälfte dient zur weitergehenden Konfiguration von PLEXUS-Geräten.
Seite 220: Möglichkeiten Zur Konfiguration
Aktualisiert die Firmware des MADRIX PLEXUS (USB-Verbindung erforderlich). Weitere Informationen finden Sie im Kapitel MADRIX PLEXUS (Firmware) Lädt eine PLEXUS-Konfiguration direkt von einem PLEXUS-Gerät auf Ihre Festplatte herunter. Diese Funktion kann also beispielsweise für Sicherungskopien genutzt werden. © 2011 inoage GmbH...
Seite 221 0 - 100. "Speed" Definiert die globale Geschwindigkeit (der Szenen) in Prozent. Mögliche Werte sind: 1 - 1000. "Sync" Definiert, ob PLEXUS-Geräte, die in der gleichen Gruppe sind, untereinander synchronisiert werden (Master-Slave-Synchronization). Weitere Informationen finden Sie weiter unten "Group"...
Seite 222: Synchronisation Von Geräten (Master-Slave Synchronization)
Installation hinweg vorgibt. Nutzung Die Synchronisation von Geräten wird genutzt, um Szenen gleichzeitig auf mehreren PLEXUS- Geräten zu schalten. Das heißt, dass die LED-Installation zwar von mehreren Geräten angesteuert wird, jedoch die gleichen Effekte (bzw. ein übergreifender Effekt) zu sehen sind.
Seite 223 Navigieren Sie in MADRIX zu dem Menü "Tools" "PLEXUS Configuration" (oder "Strg+Alt+P" auf der Tastatur), um den PLEXUS Configuration-Dialog zu öffnen. Wählen Sie Ihr Gerät in der Liste aus. Üben Sie mit Ihrer Computermaus einen Doppel-Klick auf den Eintrag in der Spalte "Sync" aus (z.B.
Seite 224 MADRIX PLEXUS User Manual / Handbuch "Off" deaktiviert die Synchronisation für dieses Gerät. "Master" definiert das PLEXUS als Hauptgerät in der Gruppe, welches die Synchronisation vorgibt. "Slave" definiert das Gerät als abhängig gesteuertes Gerät, welches sich mit dem "Master" synchronisiert.
Seite 225: Gruppierung ("Group")
Einstellungen auf dem Gerät Synchronisation Die Synchronisation kann direkt auf dem Gerät eingestellt werden. Navigieren Sie auf dem Gerät zu dem PLEXUS-Menü "Netzwerk" "Synchronisation". Der eingestellte Typ (Master, Slave, Aus), die Synchronisations-Gruppe (1 -256) sowie Einstellungen, ob Tempo (An, Aus) und Helligkeit (An, Aus) zwischen den Geräten mit abgeglichen werden, stehen zur Auswahl.
Seite 226 MADRIX PLEXUS User Manual / Handbuch Helligkeit/Tempo Helligkeit und Tempo der Wiedergabe können direkt auf dem Gerät eingestellt werden. Navigieren Sie auf dem Gerät zu dem PLEXUS-Menü "Standalone" "Helligkeit/Tempo". Drücken Sie zur Verdunkelung. Drücken Sie zur Erhöhung der Helligkeit. Die minimale Helligkeit ist 0%. Die maximale Helligkeit ist 100%.
Seite 227: Fernsteuerung
1. Das PLEXUS und das Gerät zur Fernsteuerung müssen zunächst an ein Netzwerk angeschlossen werden (der Anschluss nur über USB funktioniert in diesem Fall nicht). 2. Öffnen Sie danach einen Browser und tragen Sie die IP-Adresse des PLEXUS ein. Sie kann im PLEXUS-Menü "Einstellungen"...
Seite 228 Betriebssystems des Gerätes zur Fernsteuerung stimmen bzw. korrekt konfiguriert wurden. PLEXUS Configuration-Dialog 1. Das PLEXUS und das Gerät zur Fernsteuerung müssen zunächst an ein Netzwerk angeschlossen werden (der Anschluss nur über USB funktioniert in diesem Fall nicht). 2. Navigieren Sie in MADRIX zu dem Menü "Tools"...
Seite 229: Interaktive Darstellung
MADRIX PLEXUS Handbuch (Deutsch) Interaktive Darstellung Die interaktive Darstellung in Ihrem Web-Browser ist im Folgenden dargestellt: Nutzen Sie Ihre Computermaus (Trackball, Touchscreen, oder andere Eingabegeräte), um die Knöpfe , "OK", and "EDIT" anzuklicken. Sie werden wie gehabt zur Navigation und Bearbeitung verwendet.
Seite 230: Madrix Plexus (Firmware)
Lesen Sie bitte die folgenden Unterkapitel, um mehr über die Firmware des MADRIX PLEXUS zu erfahren. Firmware-Versionshinweise 2.4.1 Version 1.0.2981 Veröffentlicht zusammen mit: MADRIX 2.13. / August 2011 Dies ist die erste Firmware-Version des MADRIX PLEXUS. Das Produkt wurde zur Markteinführung mit dieser Version ausgeliefert. © 2011 inoage GmbH...
Seite 231: Aktualisieren Der Firmware
3) Wenn das Gerät bereits von MADRIX erkannt wurde, wird eventuell eine Information angezeigt, dass die Firmware nicht mehr aktuell ist. 4) Drücken Sie "Scan" im Fenster "PLEXUS Configuration", wenn das Gerät nicht in der Liste angezeigt wird. © 2011 inoage GmbH...
Seite 232: Firmware-Aktualisierung
3) Drücken Sie "Scan" im Fenster "PLEXUS Configuration", wenn das Gerät nicht in der Liste angezeigt wird. 4) Wählen Sie Ihr MADRIX PLEXUS in der Liste aus. Sie können auch mehrere Geräte auswählen. 5) Drücken Sie den Knopf "Firmware". Folgen Sie eventuellen Anweisungen.
Seite 233: Madrix Plexus Updater (Zusatzprogramm)
MADRIX PLEXUS Handbuch (Deutsch) MADRIX PLEXUS Updater (Zusatzprogramm) 2.4.3 Überblick Ein separates Programm wird zusammen mit MADRIX für MADRIX PLEXUS bereit gestellt, 'MADRIX PLEXUS Updater'. Nutzung MADRIX PLEXUS Updater ist ein Programm für fortgeschrittene Nutzer. Es sollte nicht ohne Grund verwendet werden! Das Programm wird hauptsächlich genutzt, wenn es unmöglich ist, die MADRIX-Software aus...
Seite 234 "Update PLEXUS Firmware" Aktualisiert die Firmware aller PLEXUS-Geräte, die über USB verbunden sind. Wählen Sie zunächst die korrekte Firmware- Version aus der Liste darüber aus (Beispiel: "PLEXUS 1.1.000 MADRIX 2.13"). Drücken Sie im Anschluss diesen Knopf. "Reset To Factory Default Setzt sämtliche Einstellungen aller PLEXUS-Geräte, die über USB...
Seite 235 MADRIX PLEXUS Handbuch (Deutsch) Wo finde ich MADRIX PLEXUS Updater? MADRIX PLEXUS Updater ist in der Installationsdatei von MADRIX enthalten. Nach dem Installieren von MADRIX steht eine Verknüpfung zum Programm im Windows Start-Menü zur Verfügung: "Start" "Programme" "MADRIX" "Tools" "MADRIXPlexusUpdater"...
Seite 236: Häufig Gestellte Fragen (Faqs)
Brauche ich den MADRIX KEY zusätzlich zum MADRIX® PLEXUS? Nein. Die MADRIX-Softwarelizenz für 1024 DMX-Kanäle ist inbegriffen. Der MADRIX KEY wird für den Betrieb des PLEXUS nicht benötigt. Allerdings kann man die Produkte und ihre Funktionen miteinander kombinieren. Ist es möglich, mehr als ein MADRIX PLEXUS zu verwenden? Ja.
Seite 237: Hilfe & Fehlerbehebung
MADRIX PLEXUS Handbuch (Deutsch) Hilfe & Fehlerbehebung Anzeige der Status-LEDs Die folgenden Tabellen beschreiben die Funktionen der drei Status-LEDs. USB/Strom FARBE STATUS-LED USB/POWER Au s g e s ch a lte n USB/Power ist nicht angeschlossen. Das Gerät hat keinen Strom.
Seite 238: Der Gerätetreiber Des Madrix Plexus
Rufen Sie in Windows Vista oder Windows 7 "Start" "Systemsteuerung" "System und Sicherheit" (oder nur "System") "Geräte-Manager" auf. Führen Sie unter "Andere Geräte" einen Rechtsklick auf "MADRIX PLEXUS" aus und wählen Sie "Treiber aktualisieren…". Navigieren Sie zu diesem Treiber-Ordner: "C:\Programme (x86)\MADRIX\madrixusbdriver\plexus\windows" Rufen Sie in Windows XP "Start" "Einstellungen"...
Seite 239: Zurücksetzen
Das PLEXUS wird im Geräte-Manager von Windows angezeigt. Jedoch erkennt MADRIX das Gerät nicht! 1) Überprüfen Sie, ob die USB-Treiber in MADRIX in den "MADRIX Options" aktiviert sind. 2) Aktualisieren Sie den Geräte-Treiber, wie oben beschrieben. Dies könnte nach eine Firmware- Aktualisierung nötig sein.
Seite 240: Wiederherstellen Der Werkseinstellungen
3. Schritt: Verbinden Sie USB/Power wieder, während Sie noch immer die drei Tasten drücken und halten. 4. Schritt: Der Bootlader wird nun geladen. 5. Schritt: Die Firmware des PLEXUS kann nun neu aufgespielt werden mit Hilfe des Zusatzprogrammes MADRIX PLEXUS Updater...
Seite 241: Urheberrecht
USt-IdNr. DE276174128 Telefon +49 351 482 056 30 Fax +49 351 482 056 31 WWW: http://www.madrix.com E-Mail: info@madrix.com Urheberrecht MADRIX ist eine eingetragene Marke von inoage GmbH. Copyright (c) 2001 - 2011 inoage GmbH. Alle Rechte vorbehalten. © 2011 inoage GmbH...
Seite 242: Eingetragene Marken
MADRIX PLEXUS User Manual / Handbuch Änderungen und Irrtümer vorbehalten. Reproduktion, Adaption oder Übersetzungen sind ohne vorherige, schriftliche Erlaubnis nicht gestattet. Dieses Handbuch wurde mit größter Sorgfalt verfasst. inoage GmbH gibt jedoch keine Gewähr hinsichtlich Richtigkeit, Marktfähigkeit oder Eigenschaften des Produkts. Es gibt keinen rechtlichen oder anderen Weg, Anspruch gegenüber inoage GmbH zu erheben.
