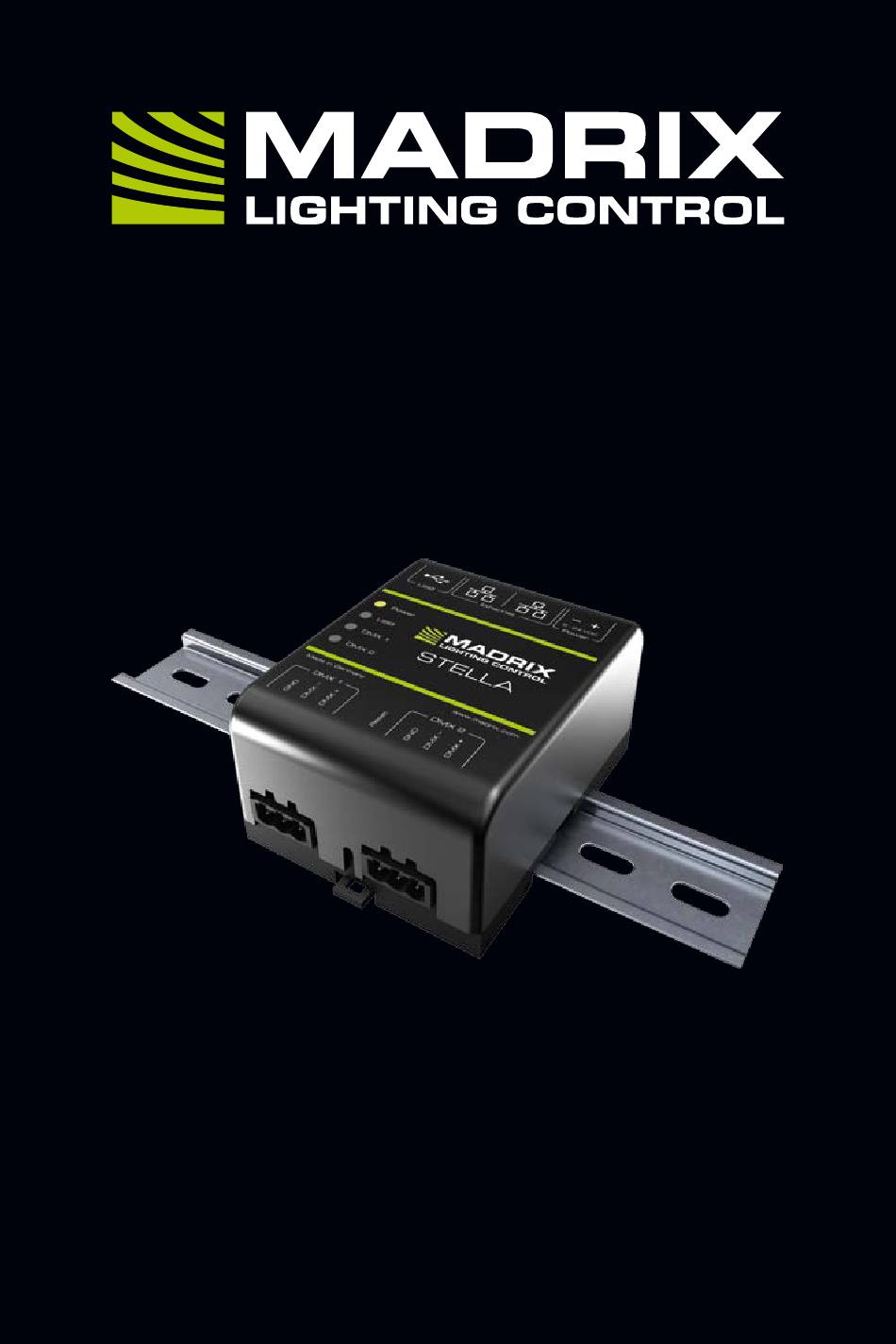

- Seite 1 STELLA Quick Start Guide & T echnical Manual...
- Seite 15 STELLA – ® Kurzanleitung & Technisches Handbuch 2. Edition – Januar 2019 Vielen Dank, dass Sie sich für das MADRIX STELLA entschieden haben! ® Bitte lesen Sie sich diese Kurzanleitung aufmerksam und sorgfältig vor der Erstbenutzung durch. Vergewissern Sie sich, dass Sie alle Informationen verstanden haben.
-
Seite 16: Urheberrecht Und Haftungsausschluss
Produkte können eingetragene Marken der jeweiligen Firmen sein. MADRIX ist eine eingetragene Marke der inoage GmbH. ® Verpackungsinhalt 1x MADRIX STELLA ® 1x Set an Schraubklemmen (2x 3-polig und 1x 2-polig) 1x Netzteil und Set an internationalen Netzteilsteckern 1x USB 2.0-Kabel (zertifiziert) -
Seite 17: Sicherheitshinweise Und Garantie
Sicherheitshinweise und Garantie Der Käufer dieses Produktes erhält zwei Jahre Herstellergarantie auf das Produkt hinsichtlich Konstruktions- und Designfehler, Materialfehler oder fehlerhafte Montage, soweit diese durch den Hersteller verursacht wurden oder er diese zu verantworten hat. Die Garantie erlischt, sobald das Gerät geöffnet, verändert, modifiziert oder durch unsachgemäße Handhabung, durch Überspannung oder durch anderweitige Ursachen beschädigt wurde. -
Seite 18: Altgeräte Und Entsorgung
Altgeräte und Entsorgung Das Gerät, sein Zubehör sowie Verpackungsmaterial müssen ordnungsgemäß entsorgt werden. Geben Sie nichts in den Hausmüll. inoage GmbH ist beim bundesweiten Rücknahmesystem für Elek- tronische Geräte (EAR) registriert (WEEE-Reg.-Nr. DE 26695213). Benutzung Das Gerät wird an verschiedene, steuerbare Leuchtprodukte / Steuergeräte über DMX512 mit Hilfe von USB bzw. -
Seite 19: Nutzung Von Anderen Zuspielern
Vorkonfiguration und Standardeinstellung der IP-Adresse (“Default IP”) (Seite 10 beschreibt das Zurücksetzen des Gerätes, falls benötigt.) Nutzung von anderen Zuspielern MADRIX STELLA ist ein standardisiertes Gerät für Art-Net und Streaming ACN. ® Es kann mit sämtlichen kompatiblen Netzwerk-Zuspielern betrieben werden. Nutzung der MADRIX -Software ®... -
Seite 20: Anschlussmöglichkeiten
Anschlussmöglichkeiten 1) Spannungsversorgung 2) Netzwerkanschluss rechts, inkl. 2 Status-LEDs 3) Netzwerkanschluss links, inkl. 2 Status-LEDs 4) USB-Anschluss 5) Status-LED für Strom 6) Status-LED für USB 7) Status-LED für DMX 1 8) Status-LED für DMX 2 9) DMX 1 10) Reset-Taste 11) Hutschienen-Entriegelung 12) DMX 2 Hinweis:... -
Seite 21: Anschluss Der Led-Produkte
Die Schrauben der Klemme müssen dabei nach oben zeigen. Oder alternativ das mitgelieferte Netzteil anschließen. Schritt 4) Wie benötigt mit USB oder Netzwerk für Daten verbinden. Schritt 5) Die Spannungsversorgung erst herstellen, wenn alle Stromkabel und DMX-Produkte an das MADRIX STELLA angeschlossen ® wurden. -
Seite 22: Anschlussvarianten
Anschlussvarianten Variante A Variante B Variante C Variante D... -
Seite 23: Geräte-Konfiguration Über Einen Webbrowser
Geräte-Konfiguration über einen Webbrowser Schritt 1) Verbinden Sie STELLA und den PC mit demselben Netzwerk. Schritt 2) Stellen Sie die richtigen Netzwerkeinstellungen im Windows- Betriebssystem für den PC ein. (Empfohlene Standardeinstellungen: IP-Adresse 10.0.0.1 und Subnetzmaske 255.0.0.0) Schritt 3) Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des MADRIX STELLA ein. -
Seite 24: Anzeige Der Status-Leds
Anzeige der Status-LEDs STATUS STATUS-LED POWER (SPANNUNGSVERSORGUNG) Ausgeschalten Keine Spannungsversorgung. Das Gerät hat keinen Strom. Permanent grün Spannungsversorgung liegt an. Das Gerät hat Strom. Z Grün blinkend Bootloader aktiviert. urücksetzen / Firmware einspielen. STATUS STATUS-LED USB Ausgeschalten USB nicht angeschlossen. -
Seite 25: Montage Auf Hutschienen
– “Systemeinstellungen” > “Optionen...” > “Netzwerkgeräte” für sACN – “Systemeinstellungen” > “Geräteverwaltung...” > “Art-Net” für Art-Net. Danach können die Geräte konfiguriert und aktiviert werden: – “Systemeinstellungen“ > “Geräteverwaltung...” > “DMX-Geräte” – “Systemeinstellungen” > “Geräteverwaltung...” > “DMX-Eingang”. Weitere Informationen finden Sie im Benutzerhandbuch von MADRIX ®... -
Seite 26: Aktualisierungen Und Weitere Informationen
Aktualisierungen und weitere Informationen Weitere Handbücher werden automatisch mit der MADRIX -Software installiert ® und somit digital bereitgestellt. Mehr Informationen finden sich im MADRIX ® Help And Manual, dem Handbuch zur Software. Es kann während des Arbeitens mit MADRIX durch die Taste “F1” auf der Tastatur, über das Menü “Hilfe” à... -
Seite 27: Häufig Gestellte Fragen
Wo finde ich die aktuellste Firmware für mein Gerät? Die aktuellste MADRIX -Software enthält die aktuellste Firmware (siehe S. 12). ® Kann ich andere Zuspieler an Stelle von MADRIX benutzen? ® Ja. Wenn Sie das Gerät als reines Netzwerkgerät nutzen. - Seite 28 www.madrix.com...
