3
x
Installation
3.4
Systemerweiterung und Kaskadierung
Die Zentralgeräte und Raumstationen der THETA Serie, sowie weitere ROTEX Brennwert-Heizgeräte lassen sich über einen
Datenbus verbinden (siehe Bild 3-5).
Hierdurch ist es möglich:
– Weitere Heiz- und Speicherladekreise,
durch Hinzufügen von bis zu 4
THETA 23R+ Zentralgeräten zu regeln.
– Raumstation THETA RS+ und Raumreg-
ler THETA RFF an die Zentralgeräte
anzuschließen und Heizkreisen zuzuord-
nen.
– Variable Ein- und Ausgänge für weitere
Aufgaben zu nutzen.
– Bis zu 5 Wärmeerzeuger mit je einem ein-
gebauten Zentralgerät hintereinander in
einem Verbund zu koppeln und zu kaska-
dieren.
Hierbei spielt es für die Kaskadenrege-
lung keine Rolle, welcher Art die kombi-
nierten Wärmeerzeuger sind.
Wichtige Hinweise
– Alle Geräte müssen über die Datenbusanschlüsse BUS A und BUS B parallel verbunden werden.
– Als Datenbusleitungen müssen abgeschirmte Kabel verwendet werden. Empfohlene Ausführung der Verkabelung siehe
Kapitel 7.3 „Elektrische Verkabelung".
3.4.1 Heizkreiserweiterungsmodul THETA HEM1+ installieren
• Datenbuskabel und elektrische Verkabelung zwischen ROTEX-Brennwert-Heizgerät und Montageort des THETA HEM1+
verlegen.
• Linke und rechte Abdeckung der
Klemmenkästen demontieren.
• Benötigte Kabeldurchführungen
am THETA HEM1+ an den vorge-
prägten Stellen oben bzw. unten
am Gehäuse ausbrechen.
• Wandgehäuse des THETA
HEM1+ mittels beiliegenden
Dübeln und Schrauben am
Montageort befestigen.
• Elektrische Verdrahtung gemäß Anlagenausführung und nachfolgendem Klemmenbelegungsplan ausführen.
Sofern beim Verlegen der Anschlusskabel kein Kabelkanal verwendet wird, ist bauseits für eine ausreichende Zugentlastung
der Kabel zu sorgen.
16
Vertauschen der Anschlüsse führt zu Störungen.
Bild 3-6
VORSICHT!
Die Anschlussklemmen der Klemmenblöcke X5 und X6 im linken Klemmkasten führen Sicherheitskleinspannung.
• Keine Netzspannung an Anschlussklemmen, die mit Sicherheitskleinspannung arbeiten, anklemmen.
Nichtbeachtung führt unweigerlich zur Zerstörung des Gerätes und zum Verlust von
Garantieansprüchen.

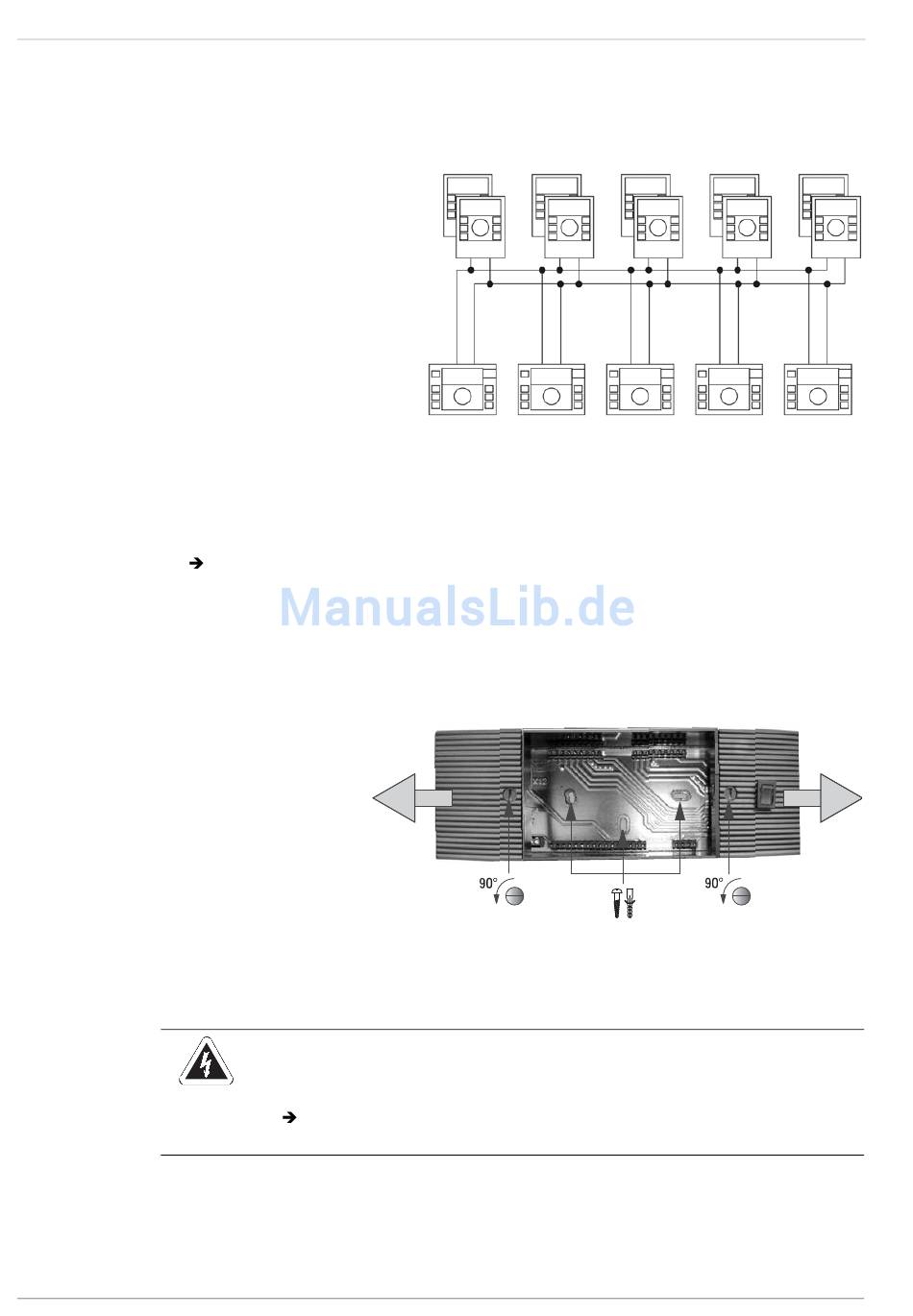

Bild 3-5
Maximal mögliche Ausbaustufe des BUS-Systems
Montage THETA HEM1+
FA ROTEX THETA - 05/2011
