– Datenbusleitungen (BUS) sind 2-adrig, abgeschirmt und mit
mindestens 0,6 mm
Kapitel 7.3 „Elektrische Verkabelung").
– Die Erdung der Kabelabschirmung muss einseitig am Schutzlei-
teranschluss erfolgen, z. B. an der Schutzleiterklemme des
Wärmeerzeugers. Mehrfache Erdung eines abgeschirmten
Kabels ist nicht zulässig (Brummschleife).
– Bei sternförmigen Datenbusnetzen darf keine doppelte Erdung
erfolgen. Die Erdung muss einseitig im Sternpunkt vorgenom-
men werden.
– Die Mindestabstände bei der Montage von:
sind einzuhalten.
– Der Außentemperaturfühler darf nicht in der Nähe von Sende- und Empfangseinheiten montiert werden (z. B. Empfänger für
Garagentoröffner, Amateurfunkanlagen, Funk-Alarmanlagen sowie in unmittelbarer Nähe von Großsendeanlagen).
3.2
Vorbereitende Montagearbeiten
• Alle Heizgeräte und Warmwasserspeicher gemäß den dazugehörigen Installations- und Bedienungsanleitungen aufstellen und
vollständig installieren.
• Bei Anschluss eines zusätzlichem Mischerkreises, z. B. die automatisch geregelte Mischergruppe (AMK1,
muss der Mischerkreisanlegefühler (TMKF,
• Bei Anschluss eines Speicherladekreises an das THETA HEM1+, den Speichertemperaturfühler (TSF,
lieren.
• Um Unterstützung bei Kaskadenschaltungen zu erhalten, kontaktieren Sie bitte vor Beginn der Installationsarbeiten den
technischen Kundendienst von ROTEX. Halten Sie dazu bitte Ihr geplantes Hydraulikkonzept bereit.
FA ROTEX THETA - 05/2011
2
Leitungsquerschnitt auszuführen (siehe
– THETA RS+: 15 cm zu Netzleitungen.
– THETA 23R+ Zentralgerät oder RS+: 40 cm zu Einrich-
tungen mit elektromagnetischen Emissionen (Schalt-
schütze, Motoren, Transformatoren, Dimmer, Mikrowel-
len, Fernsehgeräten, Lautsprecherboxen, Computern,
Mobiltelefonen etc.
1
Abschirmung
2
Verteilerklemmen

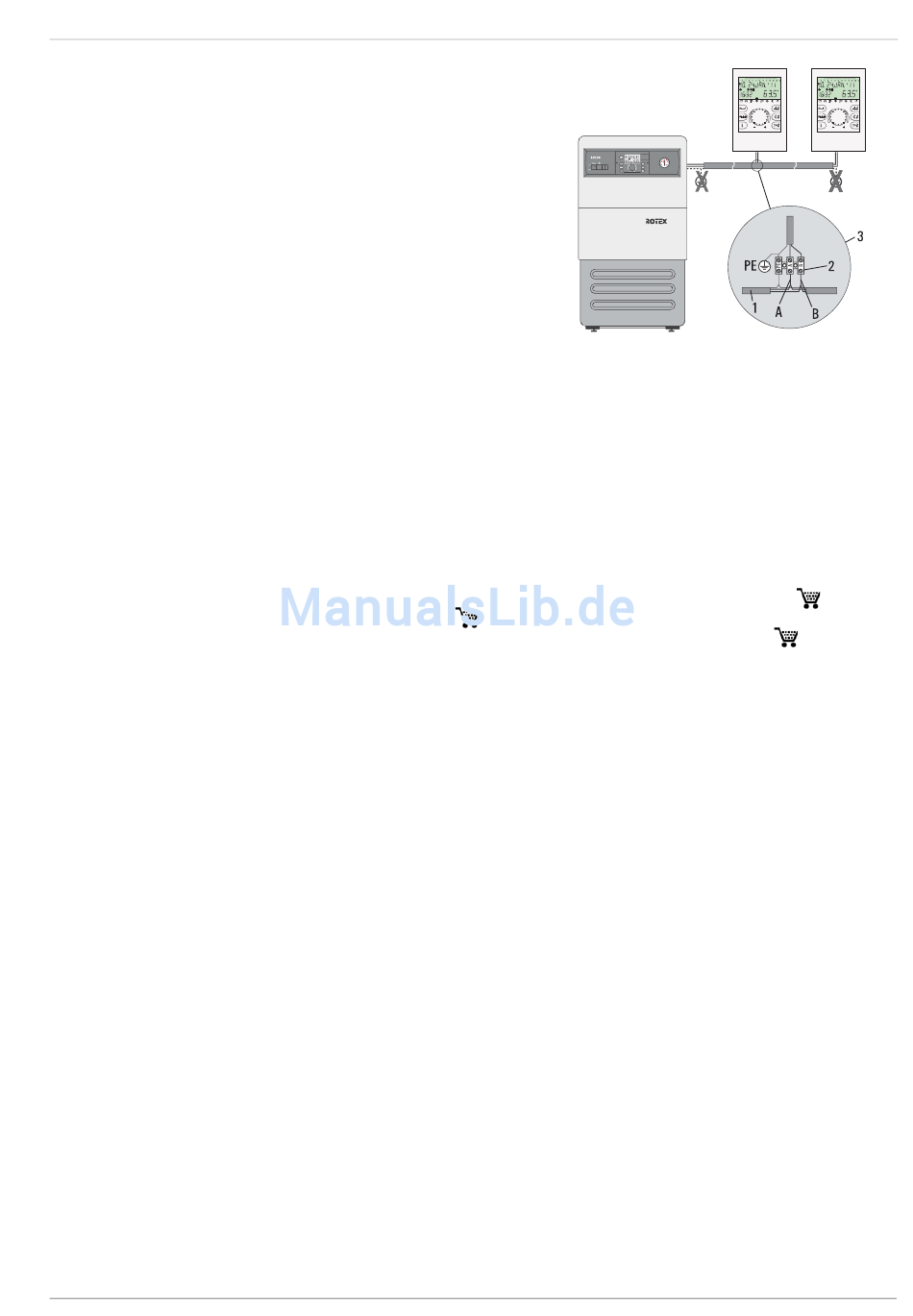

Bild 3-2
Verkabelung Datenbus
15 60 62) installiert werden.
3
x
Installation
3
Abzweigdose
A, B 2-adrige Datenbusleitung
15 60 44),
15 60 63) instal-
13
