2.1.2 Display
Auf dem Display können alle Anlagentemperaturen und Betriebszustände der Anlagenkomponenten angezeigt werden. Im
Störungsfall wird die entsprechende Störungsmeldung ausgegeben.
Standardanzeige im Normalbetrieb: aktueller Wochentag, aktuelles Datum, aktuelle Uhrzeit, Wärmeerzeugertemperatur und
aktive Betriebsart (Markierungsbalken).

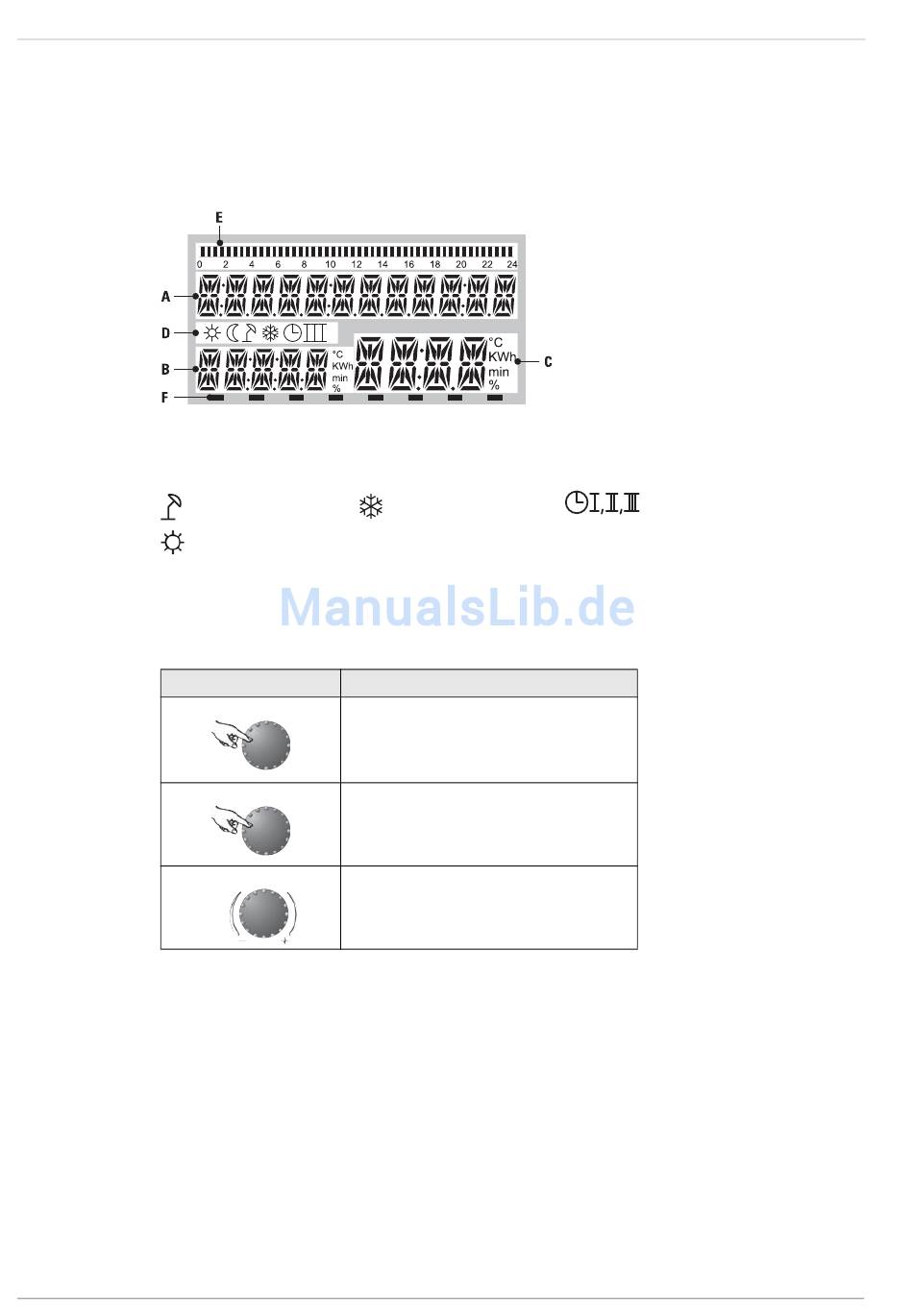

Bild 2-2
Erklärung der Sondersymbole (Anzeigefeld D)
2.1.3 Bedienelemente
Drehtaster
Mit dem Drehtaster können Betriebseinstellungen angewählt, Sollwerte geändert und gespeichert werden.
Tab. 2-1
8
Aufteilung Display-Bereiche
Sommerabschaltung aktiv
Zeigt beim Abfragen der Anlagenstatus-Daten an, ob eine Brennerflamme erkannt wird.
Aktion
Antippen
– Auswahl bestätigen
– Ausführen
– Speichern des angewählten Werts
Mehr als 3 s drücken
– Einsprung in die Parameterebene
3 s
Drehen
– Nach rechts (+): zunehmende Verstellung
– Nach links (–): abnehmende Verstellung
Funktionen des Drehtasters
Frostschutzfunktion aktiv
Resultat
A
Anzeigefeld 1 (Klartext)
B
Anzeigefeld 2 (Klartext)
C
Anzeigefeld 3 (Klartext)
D
Sondersymbole
E
Balkenanzeige Schaltzeitenprogramm
F
Betriebsartmarkierung
Schaltzeitprogramm "I", "II" oder "III"
aktiv
FA ROTEX THETA - 05/2011
