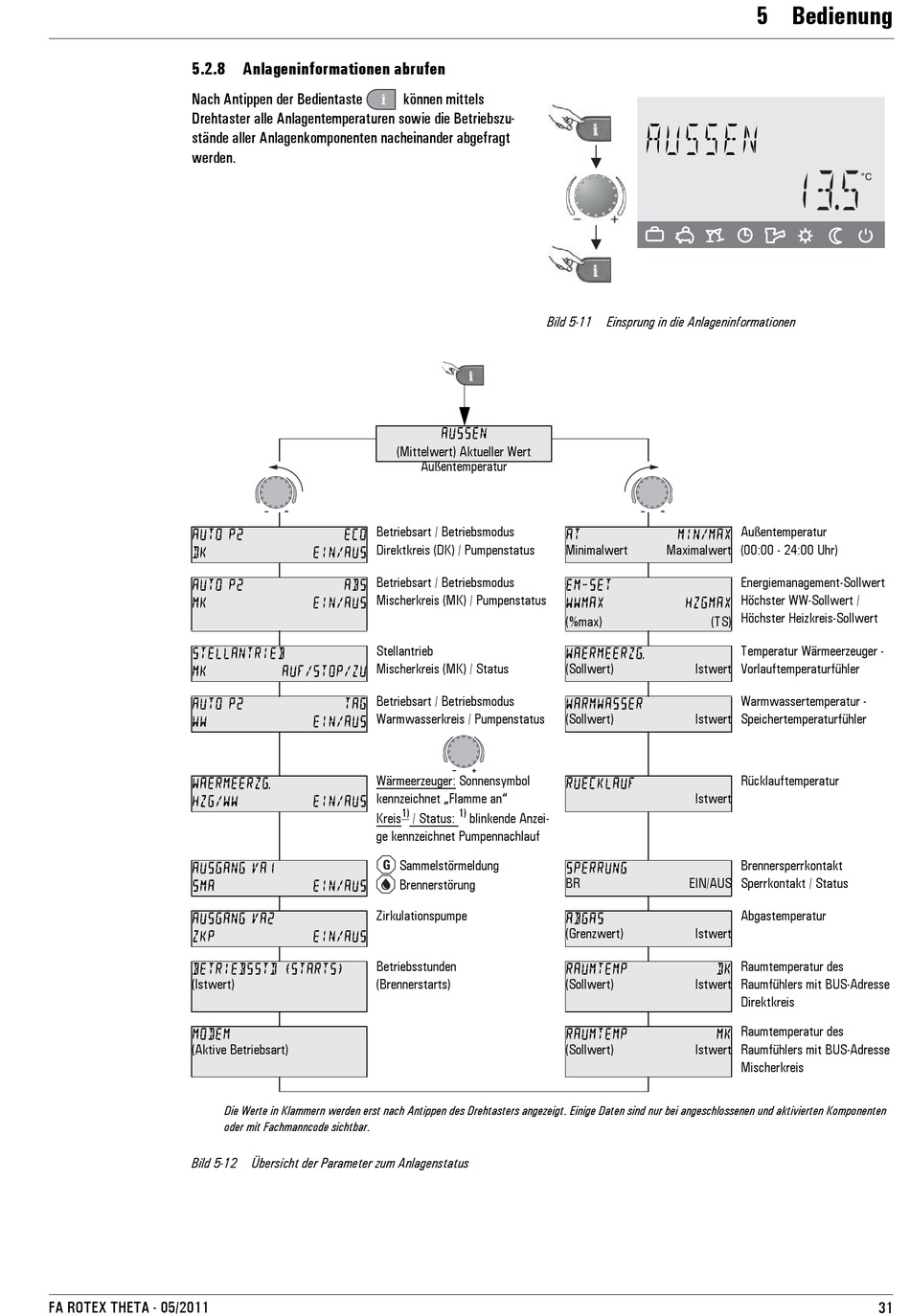

5.2.8 Anlageninformationen abrufen

Nach Antippen der Bedientaste
Drehtaster alle Anlagentemperaturen sowie die Betriebszu-
stände aller Anlagenkomponenten nacheinander abgefragt
werden.
AUTO P2
DK
AUTO P2
MK
STELLANTRIEB
MK
AUTO P2
WW
WAERMEERZG.
HZG/WW
AUSGANG VA1
SMA
AUSGANG VA2
ZKP
BETRIEBSSTD <STARTS>
(Istwert)
MODEM
(Aktive Betriebsart)
Bild 5-12 Übersicht der Parameter zum Anlagenstatus
FA ROTEX THETA - 05/2011
(Mittelwert) Aktueller Wert
ECO Betriebsart / Betriebsmodus
EIN/AUS Direktkreis (DK) / Pumpenstatus
ABS Betriebsart / Betriebsmodus
EIN/AUS Mischerkreis (MK) / Pumpenstatus
Stellantrieb
AUF/STOP/ZU Mischerkreis (MK) / Status
TAG Betriebsart / Betriebsmodus
EIN/AUS Warmwasserkreis / Pumpenstatus
Wärmeerzeuger: Sonnensymbol
kennzeichnet „Flamme an"
EIN/AUS
Kreis
ge kennzeichnet Pumpennachlauf
EIN/AUS
Zirkulationspumpe
EIN/AUS
Betriebsstunden
(Brennerstarts)
Die Werte in Klammern werden erst nach Antippen des Drehtasters angezeigt. Einige Daten sind nur bei angeschlossenen und aktivierten Komponenten
oder mit Fachmanncode sichtbar.
können mittels
Bild 5-11 Einsprung in die Anlageninformationen
AUSSEN
Außentemperatur
AT
Minimalwert
EM-SET
WWMAX
(%max)
WAERMEERZG.
(Sollwert)
WARMWASSER
(Sollwert)
RUECKLAUF
1) 1)
/ Status: blinkende Anzei-
Sammelstörmeldung
SPERRUNG
BR
Brennerstörung
ABGAS
(Grenzwert)
RAUMTEMP
(Sollwert)
RAUMTEMP
(Sollwert)
5 x Bedienung
AUSSEN
MIN/MAX Außentemperatur
Maximalwert (00:00 - 24:00 Uhr)
Energiemanagement-Sollwert
Höchster WW-Sollwert /
HZGMAX
Höchster Heizkreis-Sollwert
(TS)
Temperatur Wärmeerzeuger -
Istwert Vorlauftemperaturfühler
Warmwassertemperatur -
Istwert Speichertemperaturfühler
Rücklauftemperatur
Istwert
Brennersperrkontakt
EIN/AUS Sperrkontakt / Status
Abgastemperatur
Istwert
DK Raumtemperatur des
Istwert Raumfühlers mit BUS-Adresse
Direktkreis
MK Raumtemperatur des
Istwert Raumfühlers mit BUS-Adresse
Mischerkreis
