2.1
Zentralgerät THETA 23R+
2

Produktbeschreibung

2.1.1 Übersicht
Die elektronische, digitale Regelung THETA 23R+ regelt, je nach Heizgerät, automatisch alle Heiz- und Warmwasserfunktionen
für einen direkten Heizkreis, einen optional anschließbaren gemischten Heizkreis sowie einen Speicherladekreis. Sie ist serien-
mäßig im Kesselschaltfeld des ROTEX-Brennwert-Heizgeräts eingebaut.
Mehrere Heiz- und Speicherladekreise können über den THETA-Datenbus zusammengeschlossen werden. Folgende Möglichkeiten
bestehen:
– Anschluss von bis zu 4 weiteren Zentralgeräten mit HEM1+ (THETA 23R+ im Wandmontagegehäuse) zur Heizkreiser-
– Anschluss von bis zu 4 weiteren ROTEX-Brennwert-Heizgeräten mit THETA-Regelung als Kaskade und
– Anschluss eines optional erhältlichen Raumreglers (THETA RS+ oder THETA RFF) pro installiertem Heizkreis
Die THETA 23R+ enthält:
– eine Schaltuhr mit drei voreingestellten Schaltzeitprogrammen pro Heizkreis, welche individuell änderbar sind.
– eine Frostschutzfunktion für alle Heizkreise.
– die Anschlussmöglichkeit für ein Modem zur Betriebsartenumstellung mittels Telefon. Weitere Optionen zur Fernbedienung
und Fernüberwachung auf Anfrage.
– die Möglichkeit zur Einbindung einer zusätzlichen Wärmequelle (Holzkessel, Solaranlage) über einen potenzialfreien Brenner-
sperrkontakt.
– die Möglichkeit zur Kaskadierung von bis zu 5 ROTEX-Brennwert-Heizgeräten
(siehe Kapitel 5.5 „Besonderheiten bei Systemerweiterung oder Kaskadierung").
1
2
3
4
5
6

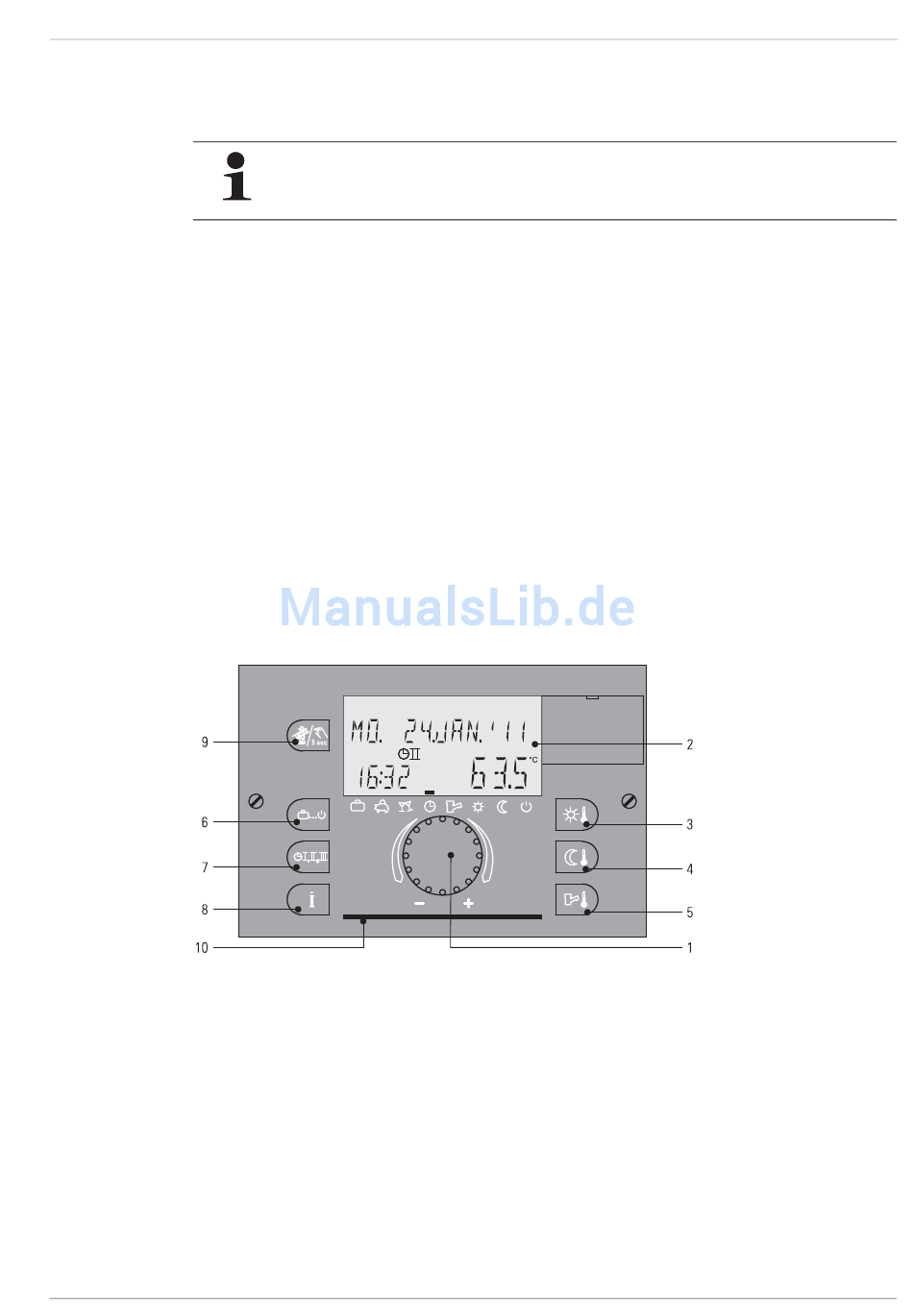

Bild 2-1
FA ROTEX THETA - 05/2011
Die Regelung THETA 23R+ ist ein Bestandteil des Kesselschaltfelds. In dieser Anleitung werden deshalb nur
die Funktionen der Regelung und nicht die des Kesselschaltfelds erläutert. Nähere Informationen zum
Kesselschaltfeld finden Sie in der jeweiligen Anleitung zum Heizgerät.
weiterung, oder
(siehe Abschnitt 2.2 - 2.4 sowie Kapitel 3.4 „Systemerweiterung und Kaskadierung").
Drehtaster
Display
Bedientaste Raum-Solltemperatur
Bedientaste Absenkbetrieb
Bedientaste Warmwasser-Solltemperatur
Bedientaste "Betriebsarten"
Zentralgerät THETA 23R+
7
Bedientaste "Schaltzeitenprogramme"
8
Bedientaste "Anlagenstatus"
9
Bedientaste für Handbetrieb /
Emissionsmessung
10
Fach für Kurzbedienungsanleitung
2
x
Produktbeschreibung
7
