In der folgenden Abbildung sind die Mindestanforderungen an den Schirm des
Motorkabels dargestellt (z.B. MCMK, NK Cables)
Isolationsmantel

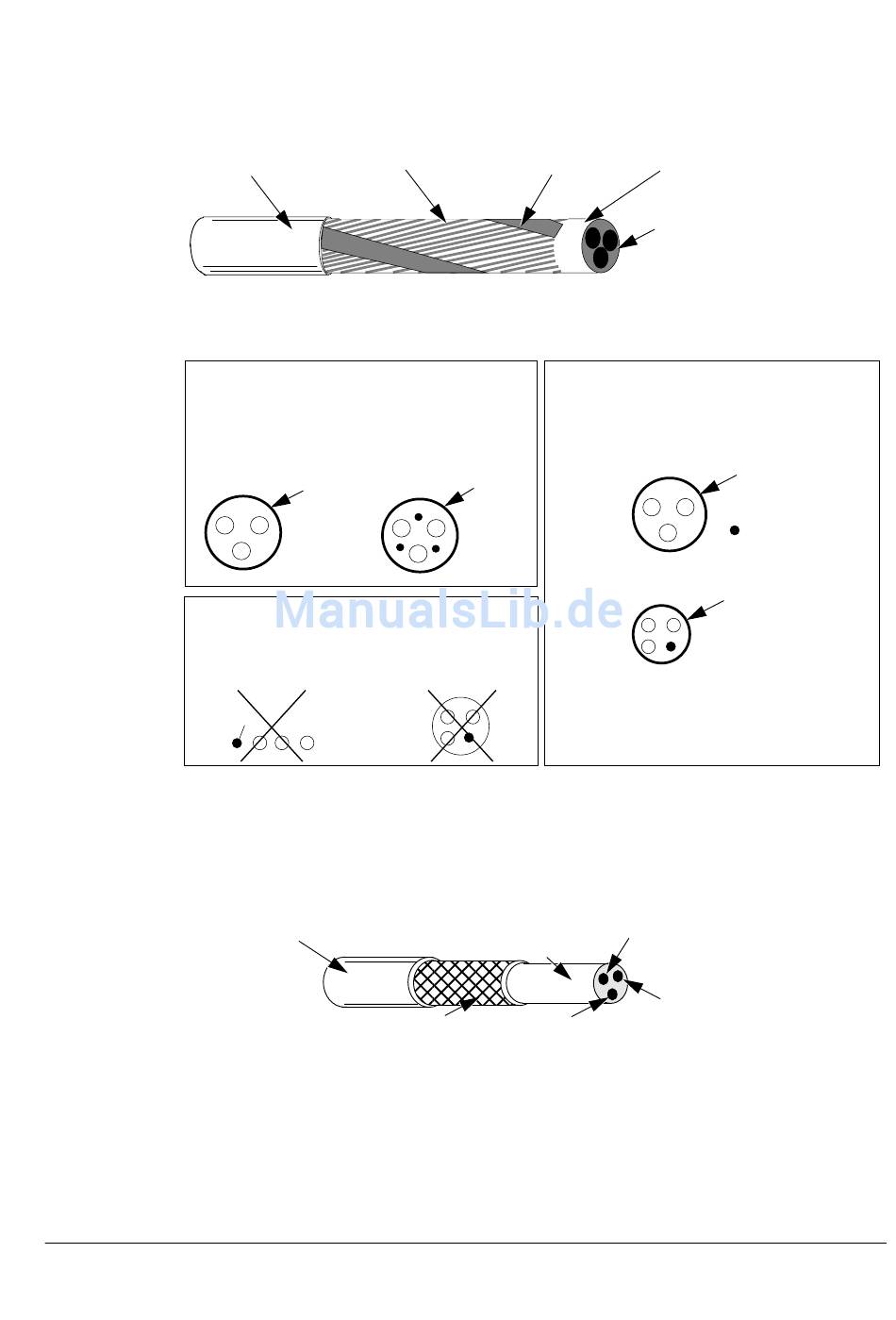

Empfehlungen für die Anordnung der Leiter
Vergleichende Darstellung der Leiteranordnung bei Motorkabeln.
Symmetrisch geschirmtes Kabel: dreiphasige
Leiter und ein konzentrischer Schirm,
anderenfalls symmetrischer PE-Leiter und ein
Schirm
Nicht zulässig als Motorkabel (CE & C-Tick)
Kabel mit vier Leitern: dreiphasige Leiter und ein
Schutzleiter, ohne Schirmung.

Wirksamkeit des Kabelschirms

Die allgemeine Regel für die Wirksamkeit des Kabelschirms: je besser und dichter
der Kabelschirm, desto geringer die Störabstrahlungen. Die folgende Abbildung
zeigt einen wirksamen Schirmaufbau (z.B. Ölflex-Servo-FD 780 CP, Lappkabel oder
MCCMK, NK Cables).
Isolationsmaterial
Motorkabel gemäß EN 61800-3
Erfüllung der Anforderungen der EN 61800-3:
• Motorkabel müssen mit einem wirksamen Schirm versehen sein, siehe
"Wirksamkeit des Kabelschirms" auf Seite 237.
Kupferdrahtschirm
Empfohlen (CE & C-Tick)
PE-Leiter
und
Schirm
PE
Metallgeflecht-Schirm
Spiralförmige Lage
aus Kupferband
Zulässig (CE & C-Tick)
Ein separater PE-Leiter ist erforderlich, wenn
die Belastbarkeit des Kabelschirms < 50% der
Belastbarkeit des Phasenleiters ist.
Schirm
Zulässig als Motorkabel bei einem
Phasenleiter mit einem Querschnitt
bis 10 mm
Innere
L2
Isolierung
L3
Innere Isolierung
Kabeladern
Schirm
PE
Schirm
2
.
L1
