BLEMO ER50Betriebsanleitung

Applikationsmakro: Motorpotentiometer

Dieses Makro ist eine kostengünstige Schnittstelle für speicherprogrammierbare
Steuerungen, die die Drehzahl des Antriebs nur mit Hilfe von Digitalsignalen ändern.
Zur Aktivierung des Makros muss der Wert von Parameter 9902 auf 4 (
eingestellt werden.

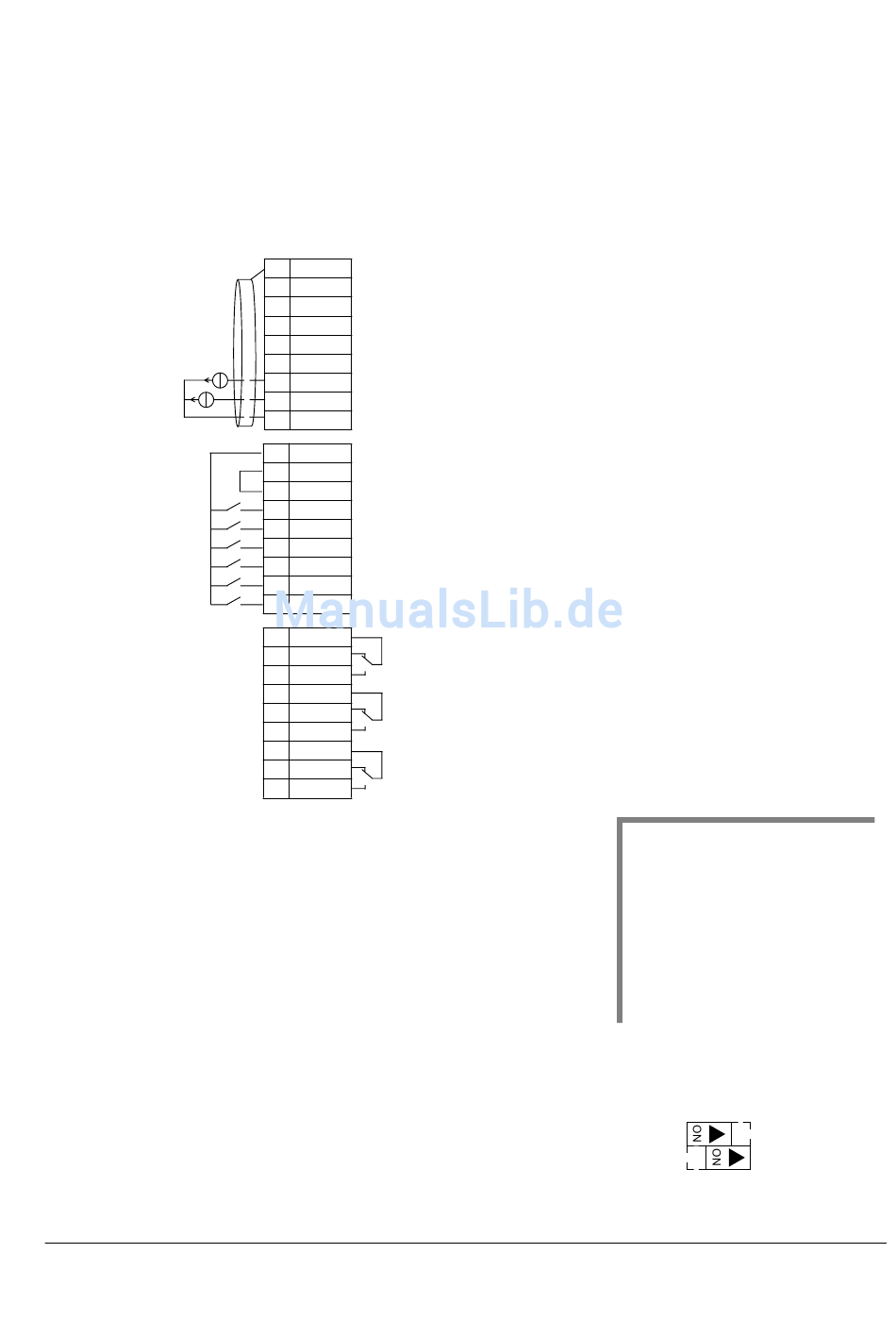

Anschlussbeispiel:
• Start, Stop und Drehrichtung
(DI1,2)
• Sollwert auf/ab (DI3,4)
• Auswahl Festdrehzahl (DI5)
• Freigabe (DI6)
X1
1
SCR
Steuerkabel-Schirm
2
AI1
Nicht verwendet
3
AGND
Masse Analogeingangskreis
4
10V
Referenzspannung 10 VDC
5
AI2
Nicht verwendet
6
AGND
Masse Analogeingangskreis
7
AO1
Motorausgang Drehzahl: 0
8
AO2
Ausgangsstrom: 0
9
AGND
Masse Analogeingangskreis
10 24V
Hilfsspannungsausgang +24 VDC
11 GND
Masse für Hilfsspannungsausgang
12 DCOM
Gemeinsamer Digitaleingang
13 DI1
Start/Stop: Schließen startet den Antrieb.
14 DI2
Vorw./Rückw.: Zur Drehrichtungsumkehr schließen.
15 DI3
Sollwerterhöhung: Schließen erhöht den Sollwert
16 DI4
Sollwertverminderung: Schließen, um den Sollwert zu senken
17 DI5
Festdrehzahl 1: 1202
18 DI6
Freigabe: Öffnen hält den Antrieb an.
19 RO1C
Relaisausgang 1, programmierbar
Standard:
20 RO1A
Bereit => 19 geschlossen mit 21
21 RO1B
22 RO2C
Relaisausgang 2, programmierbar
23 RO2A
Standard:
Läuft => 22 geschlossen mit 24
24 RO2B
25 RO3C
Relaisausgang 3, programmierbar
26 RO3A
Standard:
Fehler (-1) =>25 geschlossen mit 27
27 RO3B
(Fehler => 25 geschlossen mit 26)
Eingangssignale
...
20 mA
...
20 mA
Ausgangssignale
• Analogausgang AO1: Drehzahl
• Analogausgang AO2: Strom
• Relaisausgang 1: Bereit
• Relaisausgang 2: Läuft
• Relaisausgang 3: Fehler (-1)
MOTORPOTI
1
1
Hinweis 1. Für DI3 und DI4:
• Sind beide geschl. od. offen, bleibt
der Drehzahlsollw. unverändert.
• Der aktuelle Drehz.-Sollw. wird bei
Stop oder Netzausfall
gespeichert.
Hinweis 2.
• Änderung der Rampenzeit mit
Beschleunigungs- und
Verzögerungszeit 2 mit
Parametern 2205 und 2206
DIP-Schalter
J1
...
AI1: 0
AI2: 0(4)
Inbetriebnahme
53
)
.
10 V
...
20 mA
