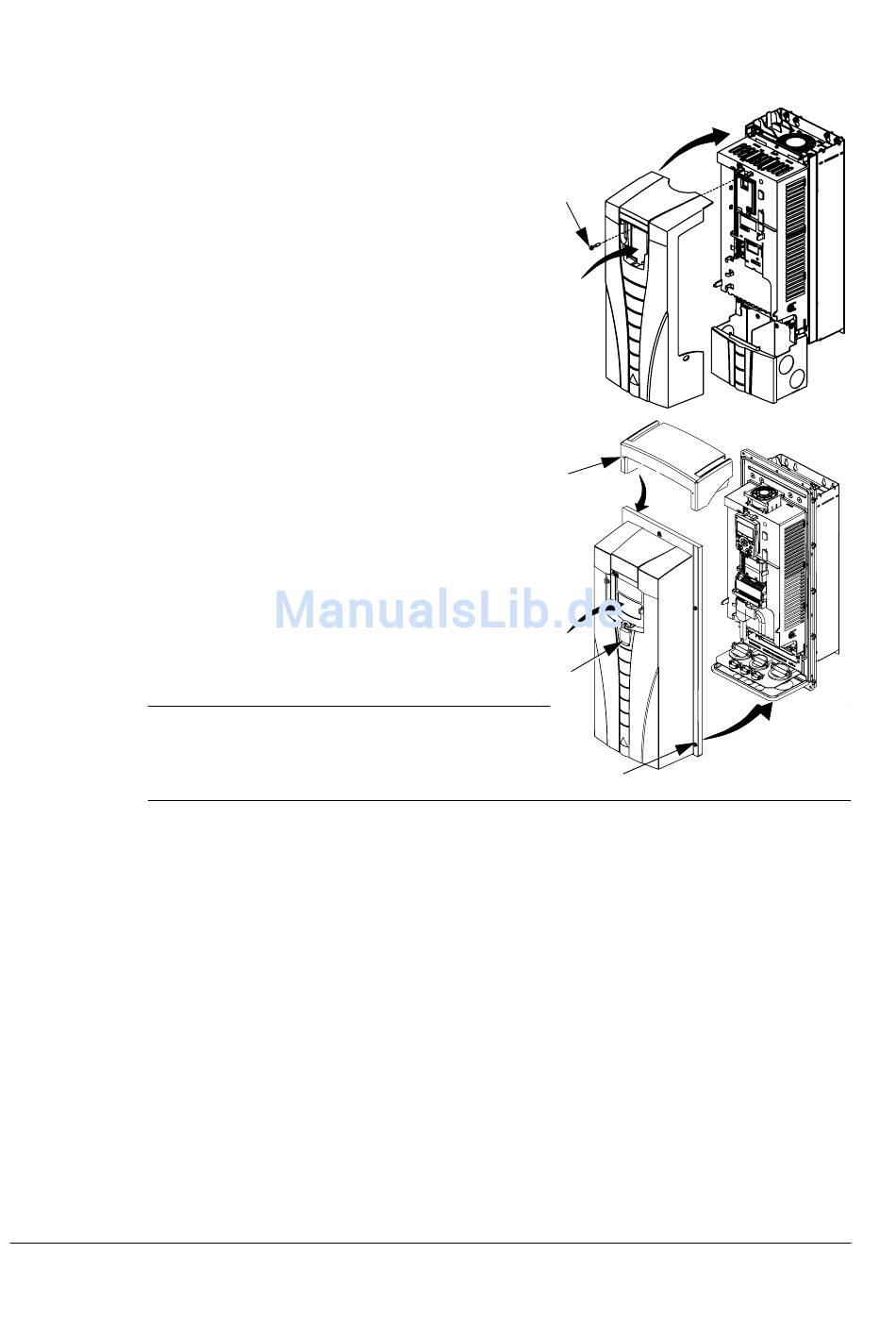

Aufsetzen der Gehäuseabdeckung

IP 21 / UL-Typ 1

1. Richten Sie die Abdeckung aus und schieben
Sie sie auf das Gehäuse.
2. Drehen Sie die Befestigungsschraube fest.
3. Stecken Sie die Steuertafel wieder auf.

IP 54 / UL-Typ 12

1. Richten Sie die Abdeckung aus und schieben
Sie sie auf das Gehäuse.
2. Ziehen Sie die Schrauben an den Rändern der
Abdeckung fest.
3. R1...R4: Schieben Sie die Haube (nur bei UL
notwendig) oben auf die Abdeckung.
4. R1...R4: Befestigen Sie die Haube mit zwei
Schrauben.
5. Stecken Sie die Steuertafel wieder auf.
Hinweis! Das Steuertafelfenster muss
verschlossen sein, damit die Schutzart IP 54/
UL-Typ 12 eingehalten wird.
6. Optional: Mit einem Schloss (nicht mitgeliefert) können Sie das Steuertafelfenster
verschließen.
Installation
BLEMO ER50 Betriebsanleitung
1
2
3
4
3
5
6
2
1
