Hinweis! Die Anschlüsse 3, 6, und 9 haben dasselbe Potential.
Hinweis! Aus Sicherheitsgründen meldet das Fehlerrelais ein "Fehler"-Signal, wenn
der ER50 abgeschaltet wird.

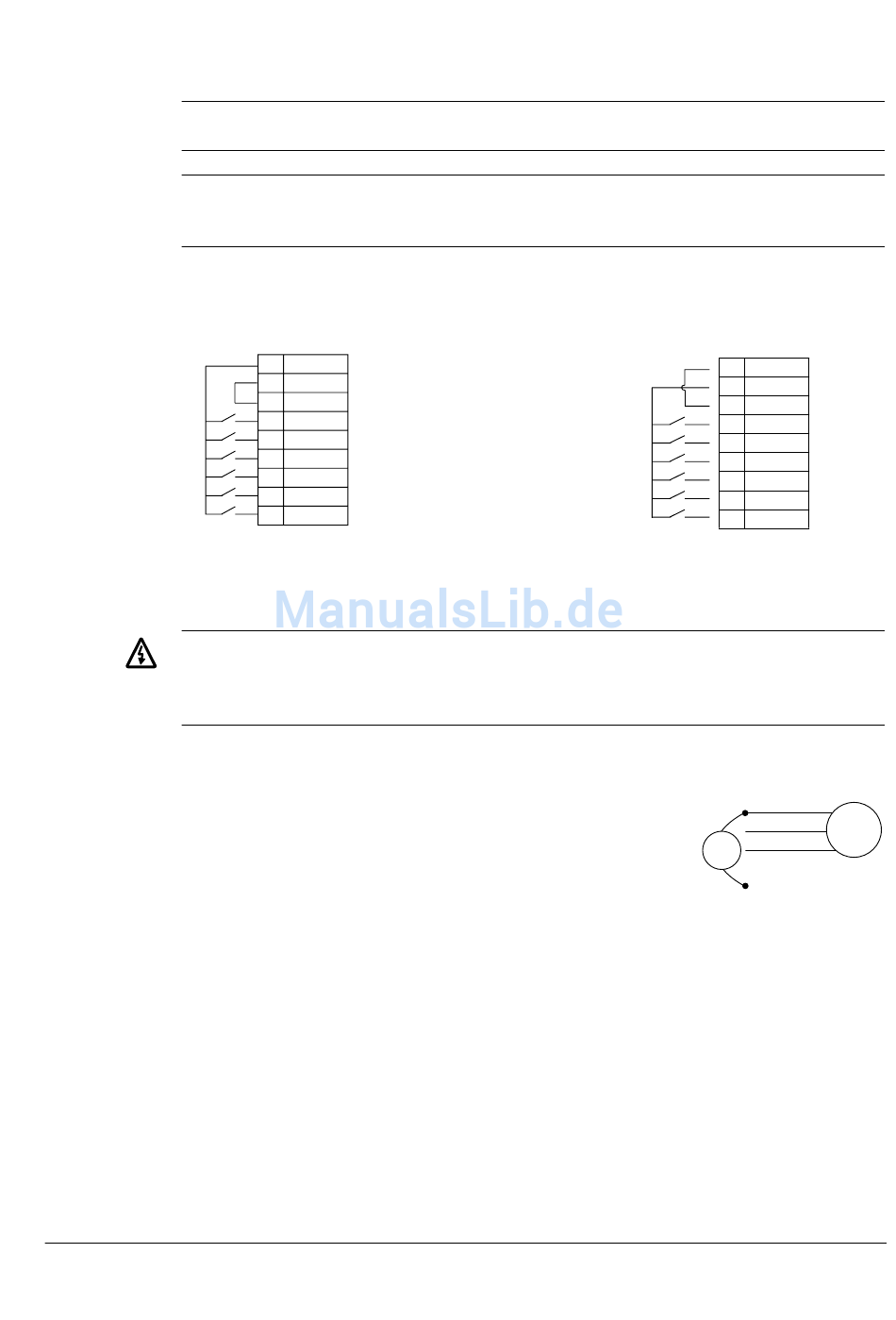

Die Digitaleingangsanschlüsse können entweder in einer PNP oder in NPN
Konfiguration erfolgen.
PNP-Anschluss (Quelle)

Verkabelung

Prüfen der Motor- und Motorkabelisolation
Warnung! Vor dem Anschluss des Frequenzumrichters an das Netz die Motor- und
Motorkabelisolation prüfen. Bei dieser Prüfung dürfen die Motorkabel NICHT an den
Frequenzumrichter angeschlossen sein.
1. Das Kabel an den Motor anschließen, jedoch noch NICHT an die
Frequenzumrichter-Ausgangsklemmen (U2, V2, W2).
2. Am antriebsseitigen Ende des Motorkabels den
Isolationswiderstand zwischen den einzelnen Phasen des
Motorkabels und der Schutzerde (PE) messen: Hierbei eine
Spannung von 1 kV DC anlegen und prüfen, ob der
Widerstand größer 1 MOhm ist.
X1
10 +24V
11 GND
12 DCOM
13 DI1
14 DI2
15 DI3
16 DI4
17 DI5
18 DI6
NPN-Anschluss (Senke)
X1
10 +24V
11 GND
12 DCOM
13 DI1
14 DI2
15 DI3
16 DI4
17 DI5
18 DI6
Ohm
PE
Installation
23
M
