BLEMO ER50 Betriebsanleitung
Steueranschlüsse
Spezifikation der Steueranschlüsse
Analogeingänge und
Analogausgänge
Relaisausgänge
(Digitalausgänge)
Kabel- Spezifikationen
Steuerkabel

Allgemeine Empfehlungen

Verwenden Sie mehradrige Kabel mit einem Kupferlitzen-Schirm. Verwenden Sie
geschirmte Kabel, die für eine Temperatur von 60 ˚C (140 ˚F) oder höher ausgelegt
sind:
Beispiel: JAMAK von Draka NK Cables
Der Schirm muss zu einem Bündel verdrillt werden, das maximal fünf mal länger als
sein Querschnitt sein darf, und an Klemme X1-1 (für digitale und analoge E/A-Kabel)
oder entweder an X1-28 oder X1-32 (für RS485 Kabel) angeschlossen werden. Das
andere Ende des Kabelschirm nicht anschließen.
Verlegen Sie die Kabel so, dass sie möglichst wenig Störstrahlung ausgesetzt sind:
• Verlegen Sie die Kabel soweit wie möglich von Netzanschluss- und Motorkabeln
entfernt (mindestens 20 cm (8 in)).
• Ist nicht zu vermeiden, dass Steuerkabel und Leistungskabel sich kreuzen, muss
der Winkel möglichst 90˚ betragen.
• Halten Sie mindestens 20 cm (8 in) seitlichen Abstand zum Frequenzumrichter
ein.
Vorsicht bei der Übertragung verschiedener Signaltypen mit demselben Kabel:
• Keine Übertragung analoger und digitaler Eingangssignale mit demselben Kabel.
• Verwenden Sie für Relais-Steuersignale paarweise verdrillte Kabel (speziell bei
Spannungen > 48 V). Für Relais-Steuersignale mit Spannungen < 48 V können
die gleichen Kabel wie für digitale Eingangssignale verwendet werden.
Siehe Tabellenkopf
Eingangsimpedanz 1,5 k . Die maximale Spannung für Digitaleingänge
Digitaleingänge
beträgt 30 V.
• Max. Kontaktspannung: 30 V DC, 250 V AC
• Max. Kontaktstrom / -leistung: 6 A, 30 V DC; 1500 VA, 250 V AC
• Max. Dauerstrom: 2 A rms (cos
• Minimallast: 500 mW (12 V, 10 mA)
• Kontaktmaterial: Silber-Nickel (AgN)
• Isolation zwischen digitalen Relaisausgängen, Prüfspannung: 2,5 kV
eff., für 1 Minute
Siehe

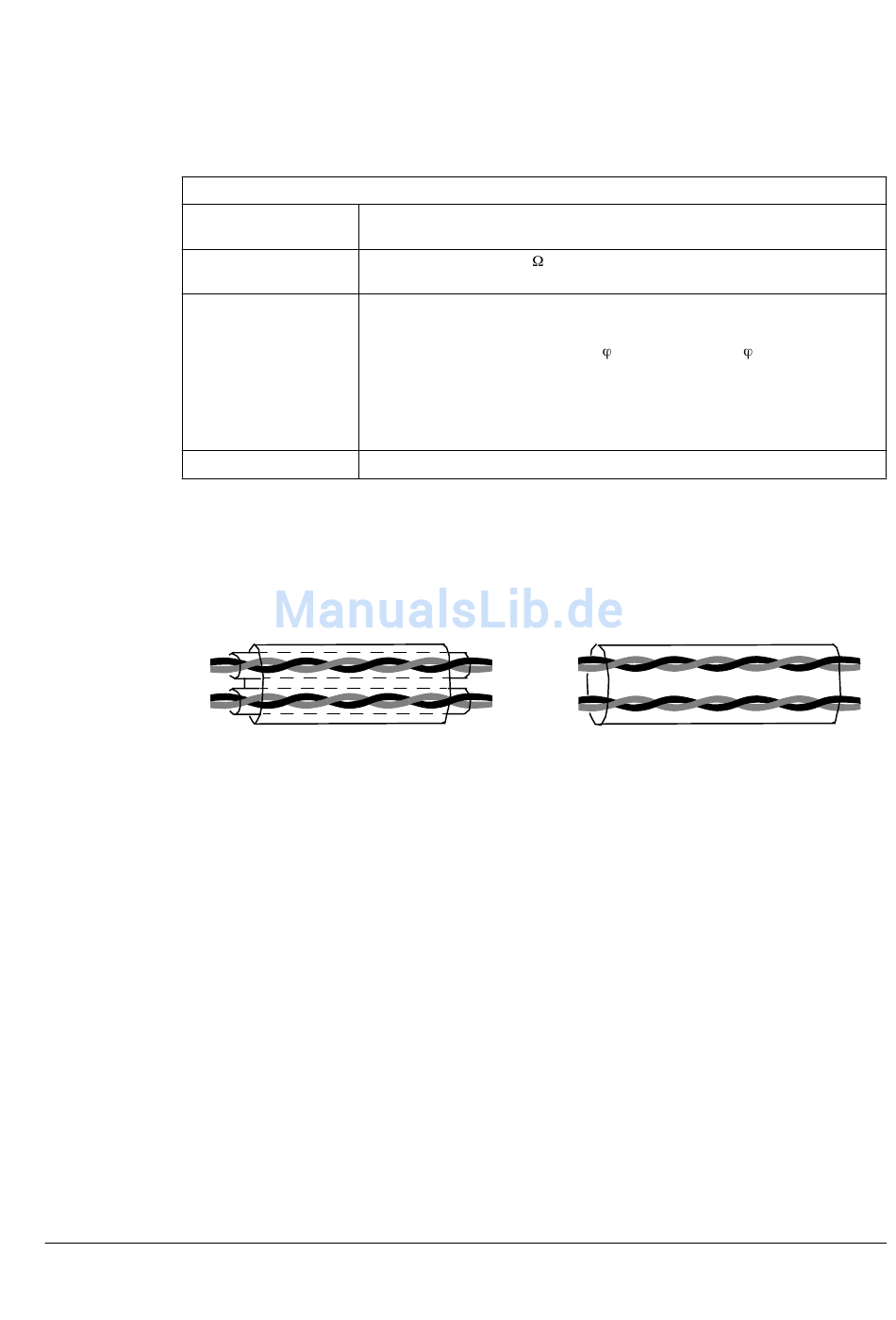

Doppelt geschirmt
Spezifikation der Steueranschlüsse
"Hardware-Beschreibung"
"Steueranschluss-Tabelle"
auf Seite 22.
= 1), 1 A rms (cos = 0.4)
auf Seite 22.
Einzeln geschirmt
Beispiel: NOMAK von Draka NK Cables
Technische Daten
243
