Applikationsmakro: BLEMO Standard (Standardeinstellung ab Werk)

Dieses Makro bietet als Standardmakro eine 2-Leiter E/A-Konfiguration mit drei (3)
Konstantdrehzahlen für allgemeine Antriebsaufgaben. Die voreingestellten
Parameterwerte sind die angegebenen Standardwerte in Abschnitt „Vollständige
Parameterliste für ER50 Frequenzumrichter"auf Seite 60.

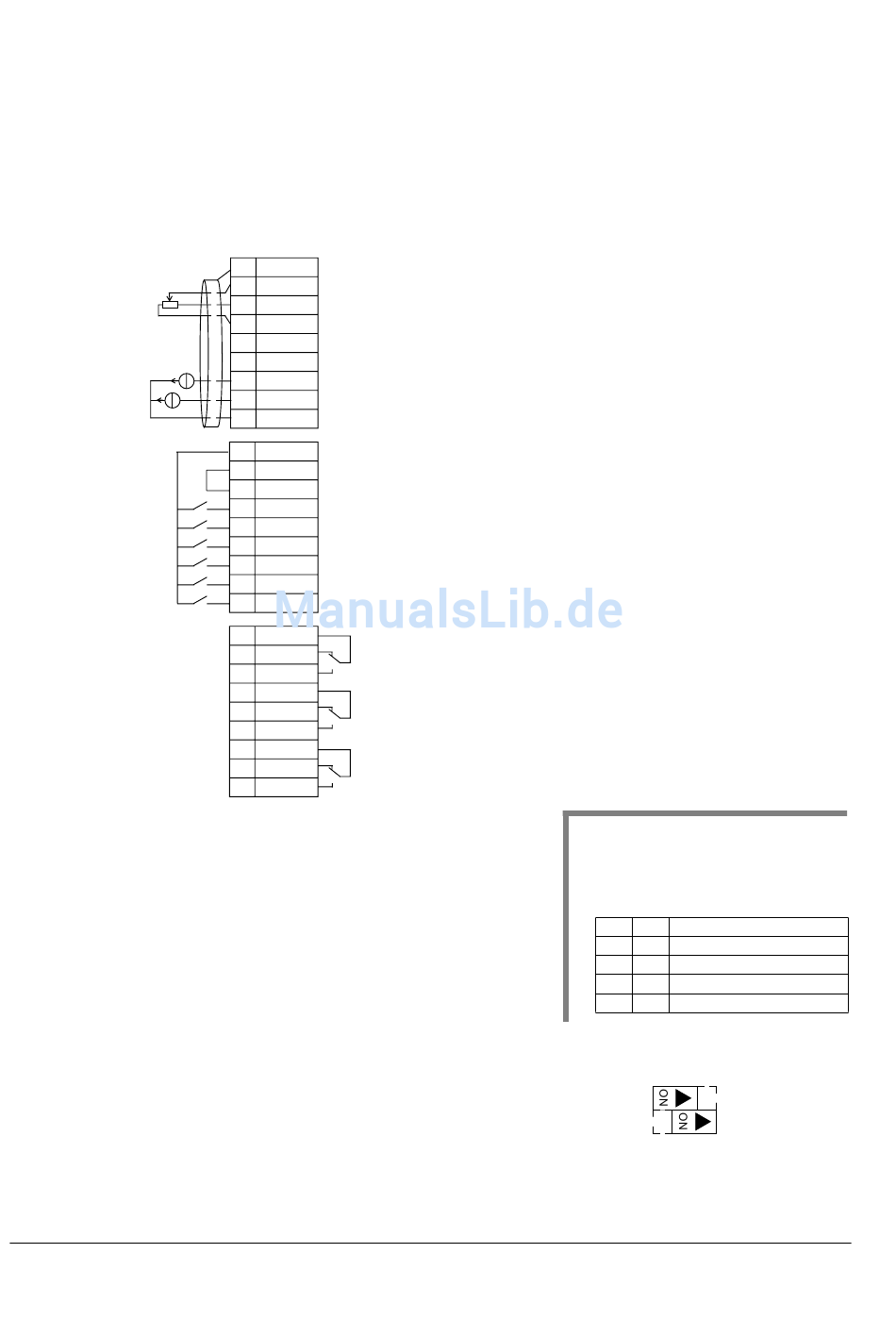

Anschlussbeispiel:

• Analoger Sollwert (AI1)
• Start, Stop und Drehrichtung
(DI1,2)
• Auswahl Festdrehzahl (DI3,4)
• Auswahl Rampe (1 von 2) (DI5)
Inbetriebnahme
X1
1 SCR Steuerkabel-Schirm
2 AI1 Externer Frequenzsollwert 1: 0
3 AGND Masse Analogeingangskreis
4 10V Referenzspannung 10 VDC
5 AI2 Nicht verwendet
6 AGND
Masse Analogeingangskreis
7 AO1
Ausgangsfrequenz: 0
8 AO2
Ausgangsstrom:0
9 AGND
Masse Analogausgangskreis
Hilfsspannungsausgang +24 VDC
10 24V
Masse für Hilfsspannungsausgang
11 GND
Gemeinsamer Digitaleingang
12 DCOM
Start/Stop: Zum Start schließen
13 DI1
Vorw./Rückw: Zum Drehrichtungswechsel schließen
14 DI2
Auswahl Festdrehzahl
15 DI3
Auswahl Festdrehzahl
16 DI4
Rampenpaar Auswahl: Zur Auswahl des 2. Beschl./Verz. Rampenpaars.
17 DI5
Nicht verwendet
18 DI6
19 RO1C
Relaisausgang 1, programmierbar
Standard:
20 RO1A
Bereit => 19 geschlossen mit 21
21 RO1B
22 RO2C
Relaisausgang 2, programmierbar
23 RO2A Standard:
Läuft => 22 geschlossen mit 24
24 RO2B
25 RO3C
Relaisausgang 3, programmierbar
Standard:
26 RO3A
Fehler (-1) =>25 geschlossen mit 27
27 RO3B
(Fehler => 25 geschlossen mit 26)
Eingangssignale
...
10 V
...
20 mA
...
20 mA
2
2
Hinweis 1. Der externe Sollwert wird
als ein Drehzahlsollwert verwendet,
wenn ein Vektormodus gewählt ist,
Hinweis 2. Code:
0 = offen, 1 = verbunden
Ausgangssignale
• Analogausgang AO1: Frequenz
• Analogausgang AO2: Strom
• Relaisausgang 1: Bereit
• Relaisausgang 2: Läuft
• Relaisausgang 3: Fehler (-1)
BLEMO ER50 Betriebsanleitung
DI3 DI4 Ausgang
0 0 Sollwert über AI1
1 0 F
ESTDREHZAHL
0 1 F
ESTDREHZAHL
1 1 F
ESTDREHZAHL
DIP-Schalter
J1
...
AI1: 0
AI2: 0(4)
1 (1202)
2 (1203)
3 (1204)
10 V
...
20 mA
