Verkabelung IP 54 / UL-Typ 12 Gehäuse mit Kabelrohr

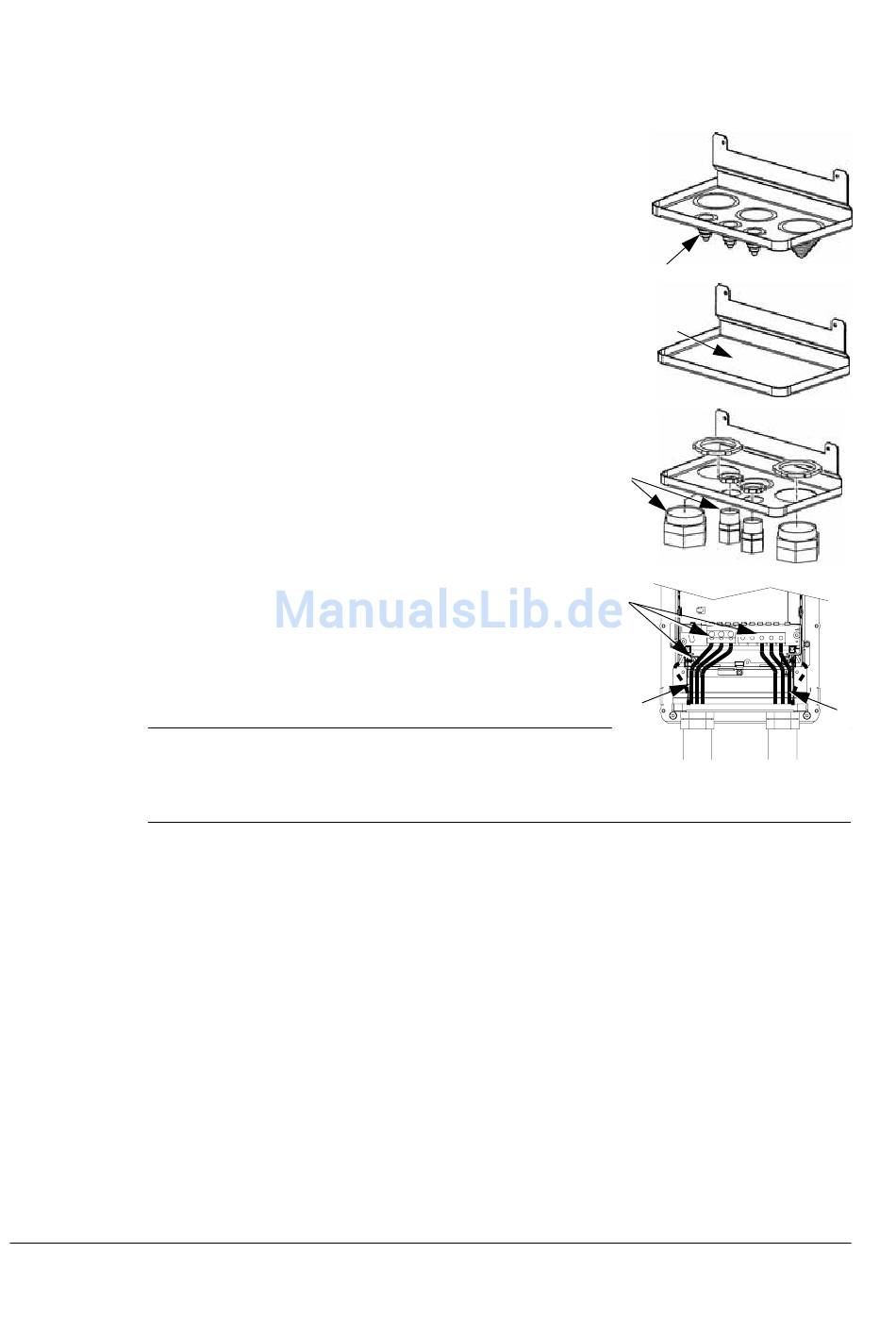

1. Abhängig von der Baugröße:
• R1...R4: Kabeleinführungsdichtungen abnehmen,
wo die Kabelrohre installiert werden sollen.
(Die Dichtungen sind konusförmige Gummistopfen
unten am Frequenzumrichter.)
• R5 und R6: Mit einem Stanzer ggf. Löcher für den
Anschluss der Kabelrohre vorbereiten.
2. Für jede Rohreinführung eine wasserdichte
Verschraubung installieren (nicht mitgeliefert).
3. Die Leistungskabel durch die Einführung ziehen.
4. Die Motorkabel durch die Einführung ziehen.
5. Die Leiter abisolieren.
6. Die Leistungs-, Motor-, und Erdleiter an die Klemmen
des Frequenzumrichters anschließen.
Hinweis! Bei Baugröße R5 beträgt der
Mindestkabelquerschnitt 25 mm
Für Baugröße R6 siehe "Leistungsanschlüsse – Baugröße R6" auf Seite 233.
7. Steuerkabel in den Kabelrohren verlegen.
8. Mantelung der Steuerkabel entfernen und den Kupferschirm zu einem Bündel
zusammendrehen.
9. Das Kabelschirmende der Digital- und Analog-E/A-Kabel wird an X1-1
angeschlossen. (Nur antriebsseitig erden.)
10. Das Kabelschirmende der RS485-Kabel wird an X1-28 oder X1-32 angeschlossen.
(Nur antriebsseitig erden.)
11. Die einzelnen Leiter der Steuerkabel abisolieren und auf die entsprechenden
Klemmen des Frequenzumrichters legen. Siehe
Seite 23.
Installation
2
(4 AWG).
"Steueranschluss-Tabelle"
