BLEMO ER50 Betriebsanleitung
Mechanische und elektrische Installation – FBA
Warnung! Anschlussarbeiten dürfen nur erfolgen, wenn der Frequenzumrichter von
der Spannungsversorgung getrennt ist.
Übersicht
Der FBA (Feldbus-Adapter) ist ein steckbares Modul, das in den Steckplatz 2 des
Frequenzumrichters passt. Das Modul wird durch zwei Plastik-Halteklammern und
zwei Schrauben befestigt. Die Schrauben erden gleichzeitig den Schirm des Modul-
kabels und verbinden die GND-Signale mit der Steuerungskarte des Frequenzum-
richters.
Mit der Installation des Moduls erfolgt automatisch der elektrische Anschluss an den
Frequenzumrichter über den 34-Pin-Stecker.

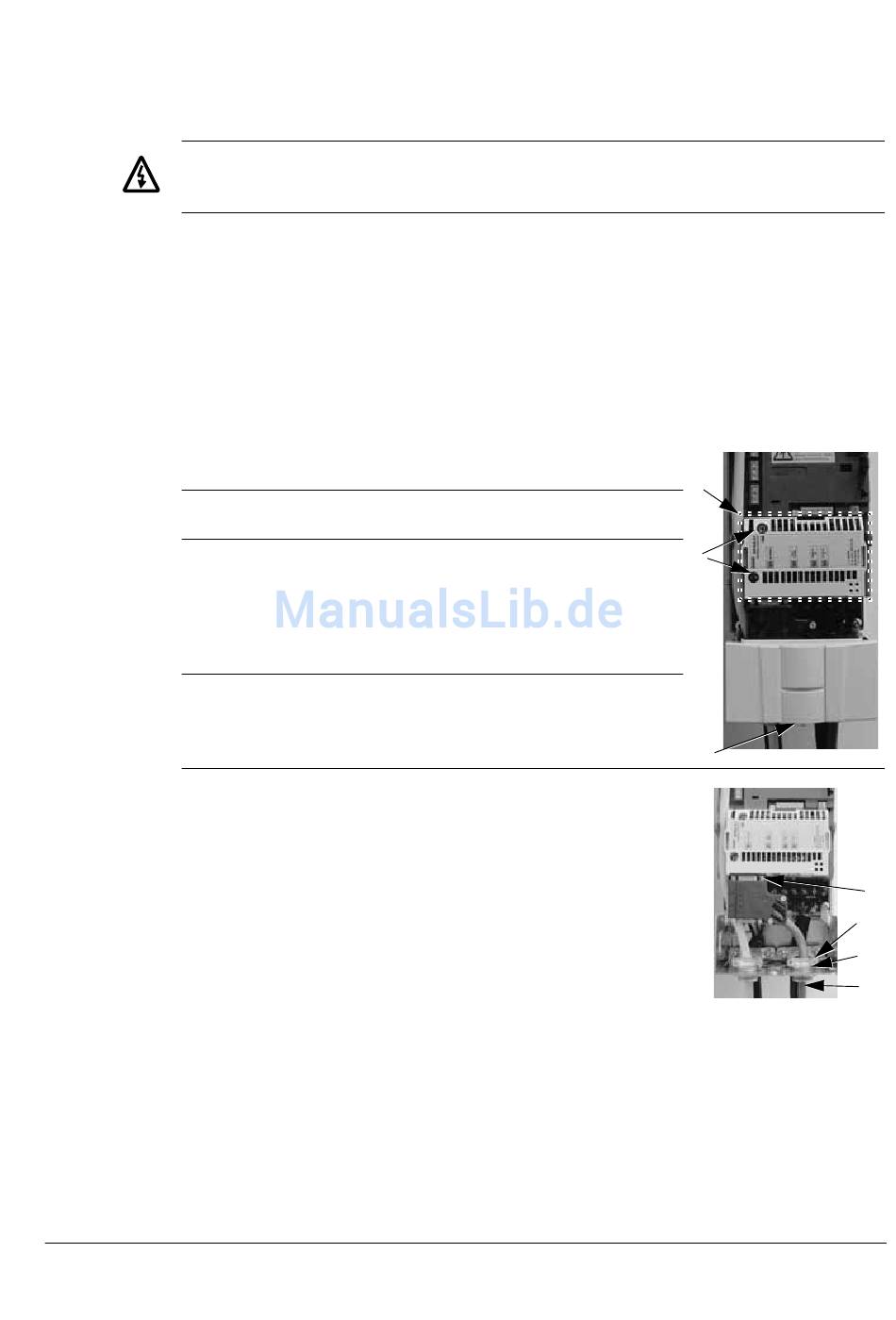

Montage

Hinweis! Zuerst die Netz- und Motorkabel installieren.
1. Das Modul vorsichtig in den Erweiterungssteckplatz 2 des
Frequenzumrichters stekken, bis die beiden Halteklam-
mern einrasten.
2. Die beiden Schrauben (mitgeliefert) eindrehen.
Hinweis! Die korrekte Installation der Schrauben ist zur
Erfüllung der EMV-Anforderungen und den ordnungsge-
mäßen Betrieb des Moduls wichtig.
3. Öffnen Sie die Kabeldurchführung im Anschlusskasten und
installieren Sie die Kabelverschraubung für das Netzwerk-
kabel.
4. Das Netzwerkkabel durch die Kabelverschraubung führen.
5. Das Netzwerkkabel an die Modulklemmen anschließen.
6. Kabelverschraubung festdrehen.
7. Die Abdeckung des Anschlusskastens (1 Schraube)
installieren.
8. Beachten Sie folgende Konfigurationsinformationen:
• "Inbetriebnahme der Kommunikation – FBA" unten.
• "Die Antriebssteuerfunktionen aktivieren – FBA" auf Seite 192.
• Protokollspezifische Details finden Sie in den Unterlagen, die mit dem Modul
geliefert wurden.
191
1
2
7
6
3
4
Feldbus-Adapter (FBA)
5
