34

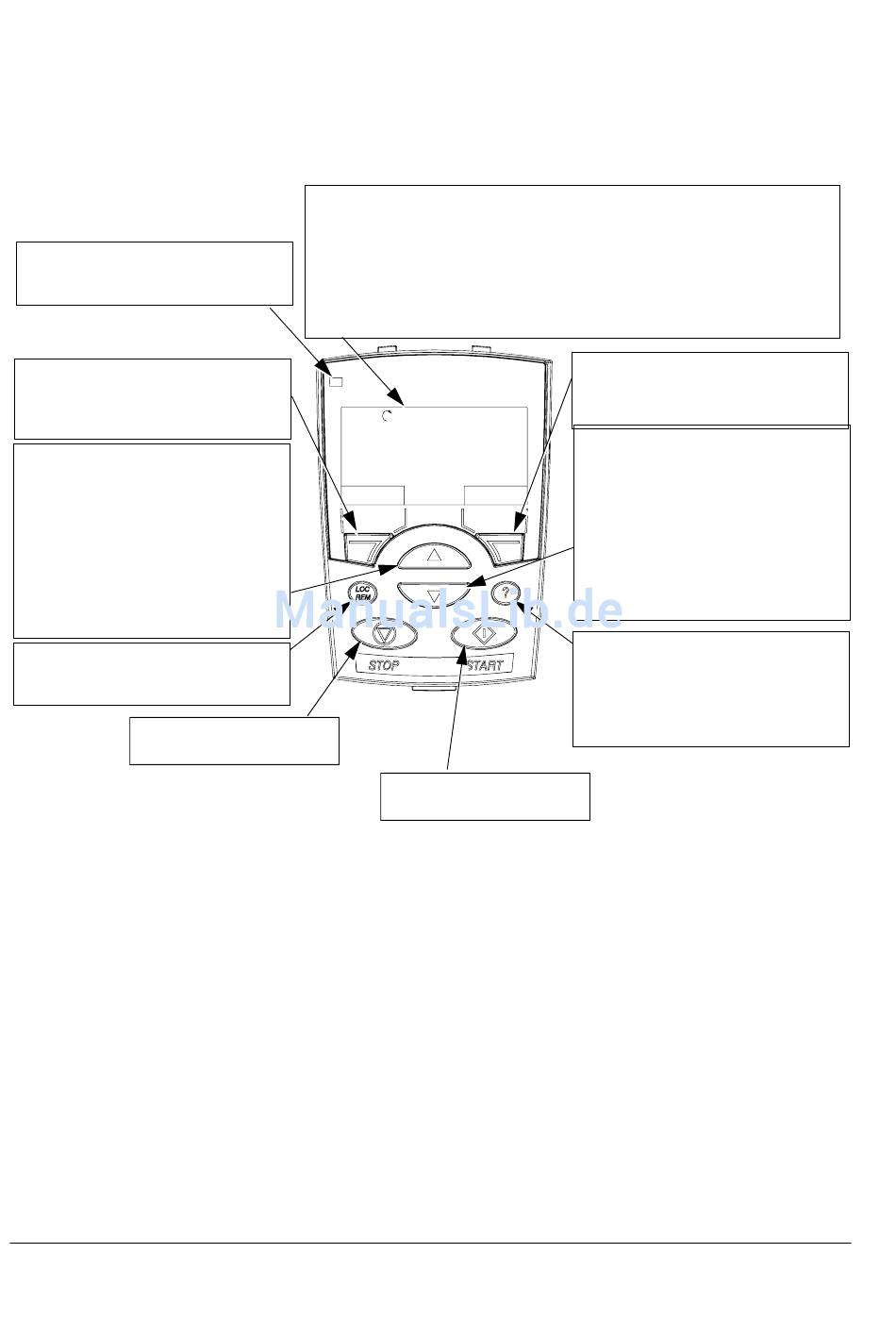

Steuertasten/Anzeige Übersicht
In der folgenden Tabelle sind die Tastenfunktionen und Anzeigen der Steuertafel
zusammengefasst:.
Status-LED – Grün für Normalbetrieb.
Wenn die LED blinkt oder rot ist, siehe
Diagnose.
Funktionstaste 1 – unterschiedliche
Funktionen, abhängig von der
Textanzeige in der unteren linken Ecke
Auf –
• Scrollt aufwärts in einem Menü
oder einer Liste, das/die im
mittleren Bereich der LCD-Anzeige
angezeigt wird.
• Erhöht einen Parameterwert im
Parameter-Einstellmodus.
• Erhöht den Sollwert, der in der
oberen rechten Ecke angezeigt
wird (schwarz unterlegt).
LOC/REM - Wechselt zwischen loka-
ler Fernsteuerung des Antriebs.
STOP – Stoppt den
Antrieb.

Allgemeine Anzeigefunktionen

Funktionstasten

Die jeweilige Funktion dieser Tasten wird durch den über der Taste angezeigten Text
bestimmt.

Kontrast der Anzeige

Zur Einstellung des Kontrastes gleichzeitig die MENÜ- und die AUF- bzw. AB-Taste
drücken.

Ausgabemodus

Im Ausgabemodus werden Status-Informationen des Frequenzumrichters angezeigt
und der Frequenzumrichter kann gesteuert werden. In den Ausgabemodus
gelangen Sie durch Drücken der Funktionstaste EXIT bis in der LCD-Anzeige
Statusinformationen, wie nachfolgend beschrieben, angezeigt werden.
Inbetriebnahme
LCD-Anzeige – Unterteilt in drei Bereiche:
• Obere Zeile– variabel, abhängig von der Betriebsart. Beispiele siehe
"Statusinformationen" auf Seite 35.
• Mittlerer Bereich– variabel, zeigt allgemein Parameterwerte, Menüs oder
Listen.
• Untere Zeile– zeigt die aktuelle Funktion der zwei Funktionstasten (Soft-
Keys) und die Uhr, falls aktiviert.
LOC 400RPM
1200 RPM
12.4 A
405 dm3/s
DIR 12:45 MENU
START – Startet den
Antrieb.
BLEMO ER50 Betriebsanleitung
Funktionstaste 2 – unterschiedliche
Funktionen, abhängig von der
Textanzeige in der unteren rechten
Ecke des LCD-Anzeigefeldes.
Ab –
• Scrollt abwärts, in einem Menü
oder einer Liste, die im mittleren
Bereich der LCD-Anzeige
angezeigt wird.
• Vermindert einen Parameterwert
im Parameter-Einstellmodus.
• Vermindert den Sollwert, der in der
oberen rechten Ecke angezeigt
wird (schwarz unterlegt).
HILFE – Beim Drücken dieser Taste
werden kontextsensitive Informatio-
nen angezeigt. Die angezeigten
Informationen beziehen sich auf den
aktuellen Wert, im mittleren Bereich.
