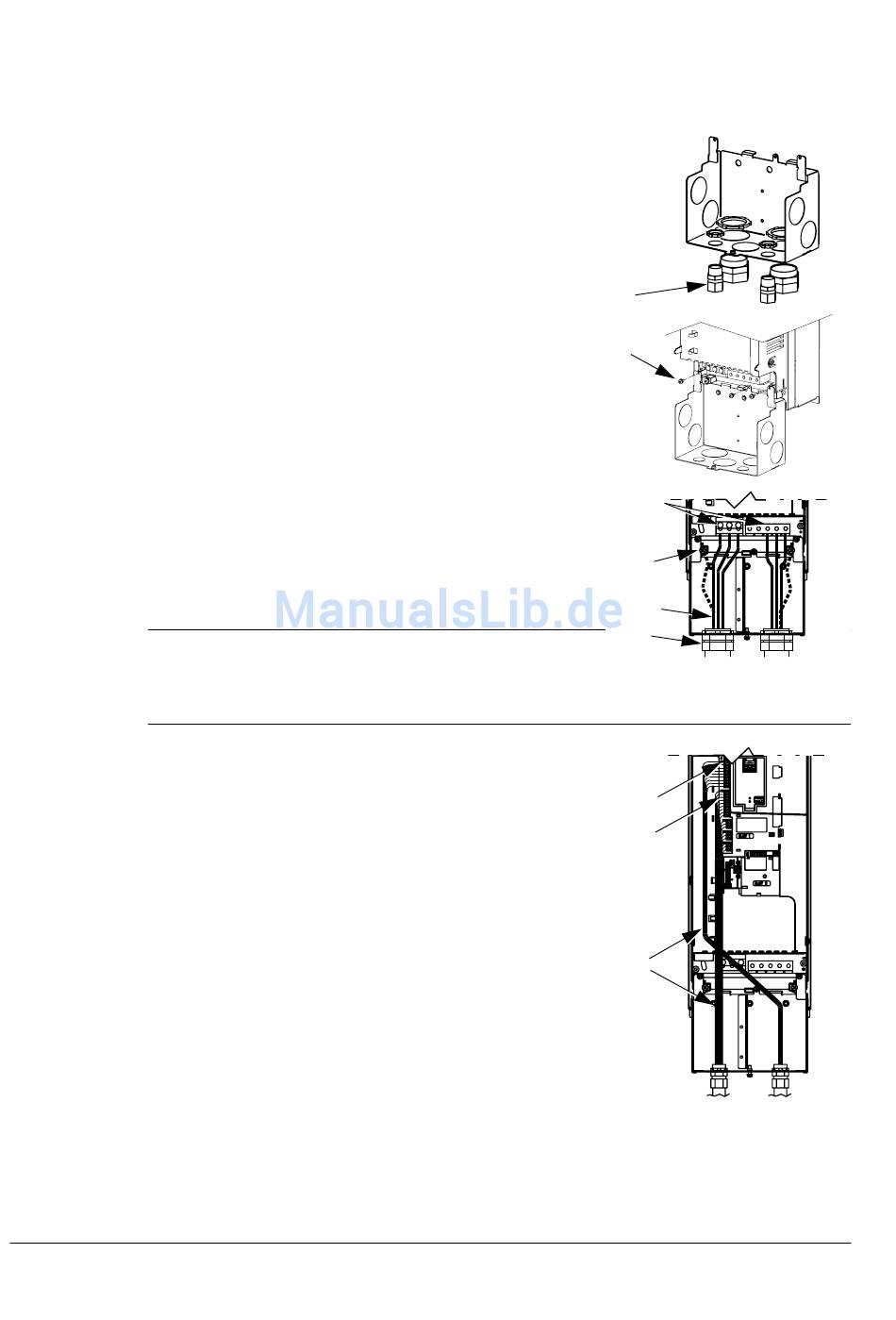

Verkabelung IP 21 /UL-Typ 1 Gehäuse mit Kabelrohr
1. Entfernen Sie die Abdeckungen für die Verschraubun-
gen im Kabelanschlusskasten. (Siehe "Kabelan-
schluss-Satz" oben).
2. Montieren Sie die Kabelverschraubungen (nicht
mitgeliefert).
3. Installieren Sie den Kabelanschluss-/Verschrau-
bungskasten.
4. Verbinden Sie Kabelrohre und Anschlusskasten.
5. Ziehen Sie die Netz- und Motorkabel in die Rohre.
(müssen in getrennten Rohren verlaufen).
6. Leiter abisolieren.
7. Die Leiter der Netz-/Motor- und Erdungskabel auf die
jeweiligen Klemmen am Frequenzumrichter legen.
Hinweis! Bei Baugröße R5 beträgt der Mindestkabel-
querschnitt 25 mm
Für Baugröße R6 siehe "Leistungsanschlüsse – Baugröße R6" auf Seite 233.
8. Steuerkabel in den Kabelrohren verlegen (müssen
getrennt von den Rohren der Einspeisekabel und
Motorkabel verlaufen).
9. Mantelung der Steuerkabel entfernen und den
Kupferschirm zu einem Bündel zusammendrehen.
10. Das Kabelschirmende der Digital- und Analog-E/A-
Kabel wird an X1-1 angeschlossen. (Nur antriebssei-
tig erden.)
11. Das Kabelschirmende der RS485-Kabel wird an X1-
28 oder X1-32 angeschlossen (Nur antriebsseitig
erden.)
12. Die einzelnen Leiter der Steuerkabel abisolieren und
auf die entsprechenden Klemmen des Frequenzum-
richters legen. Siehe "Steueranschluss-Tabelle" auf
Seite 22.
13. Deckel auf den Kabelanschlusskasten aufsetzen und festschrauben (1 Schraube).
Installation
2
(4 AWG).
