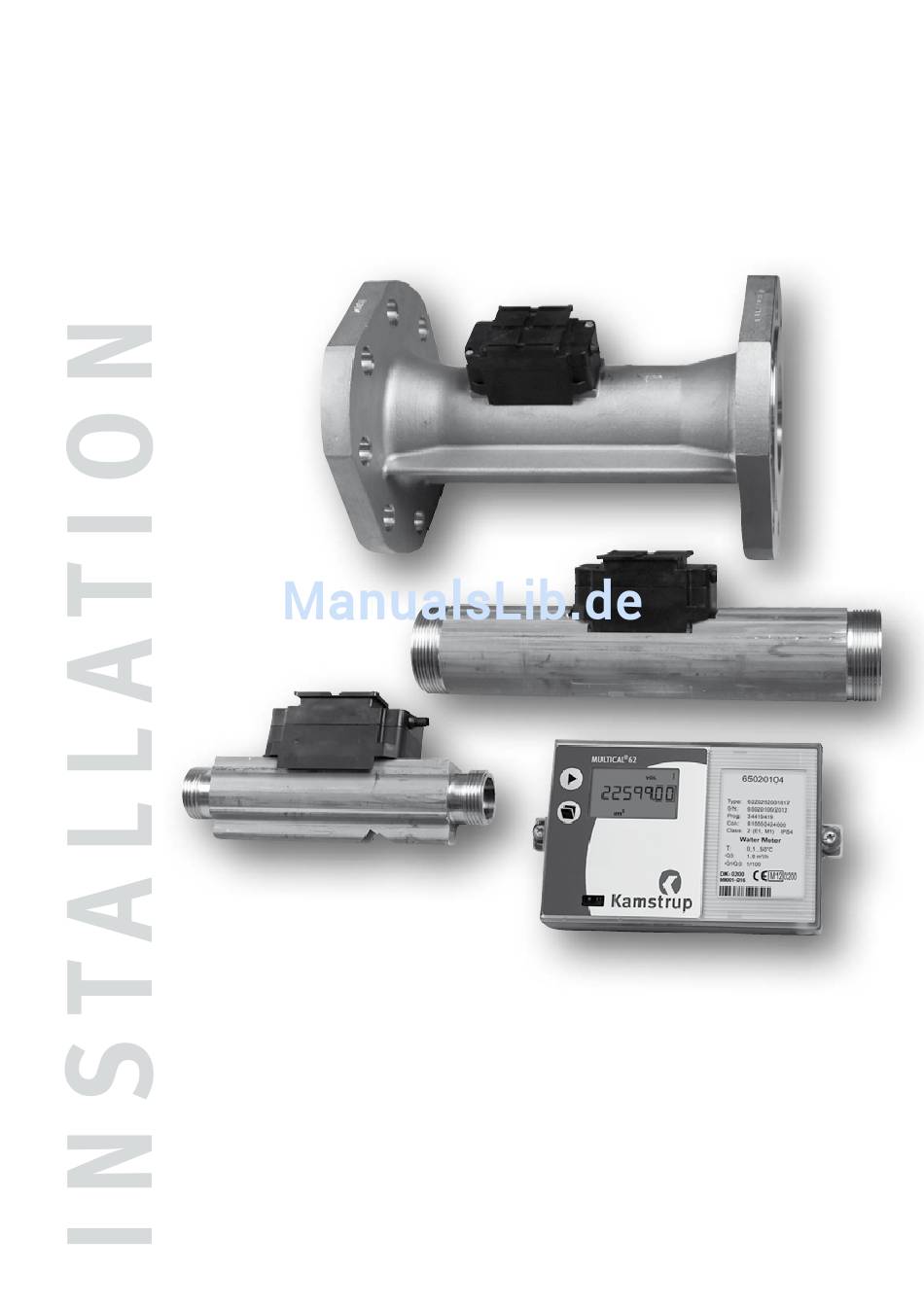

- Seite 1 MULTICAL® 62 Wasserzähler Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Allgemeines 1.1 Zugelassene Betriebsbedingungen / zugelassener Messbereich 2. Installation 2.1 Montage des Durchflusssensors 2.2 Einbauwinkel für ULTRAFLOW® 24 2.3 Montage des Rechenwerks 3. Spannungsversorgung 3.1 Batterieversorgung 3.2 Versorgungsmodule 4. Funktionskontrolle 5. Steckmodule 5.1 Bodenmodule 5.1.1 Daten- + Impulseingänge, Typ 67-00-10 (PCB 5550-369) 5.1.2 M-Bus, typ 67-00-20/28/29 (PCB 5550-831/1104/1125) 5.1.3 Funk + Impulseingänge, Typ 67-00-21/25/26/29 (PCB 5550-805/608/640/1125) -
Seite 3: Allgemeines
1. Allgemeines Lesen Sie bitte vor der Montage des Zählers diese Anleitung durch. Bei Montagefehler entfällt die Garantieverpflichtung von Kamstrup A/S. MULTICAL® 62 ist ein Kaltwasserzähler (0,1...50°C) oder (0,1...30°C) und ein Warmwasserzähler (0,1...90°C), der aus einem Durchflusssensor und einem Rechenwerk besteht. -
Seite 4: Installation
2. Installation Um die Kavitation vorzubeugen, muss der Gegendruck im Durchflusssensor mindestens 1,5 Bar bei Q3 und mindestens 2,5 Bar bei Q4 sein. (Die jeweiligen Durchflüsse Q3 bzw. Q4 entnehmen Sie bitte dem Typenschild am Durchflüsssensor). Der Zähler darf keinem niedrigeren Druck als dem Umgebungsdruck (kein Unterdruck) ausgesetzt werden, da es zu Schädigung der Sensoren kommen kan. -
Seite 5: Montage Des Rechenwerks
Wichtig! ULTRAFLOW® 24 darf bis zu ±45° zur Rohrachse nach oben und bis zu 90° zur Rohrachse nach unten gedreht werden. Das Kunststoffgehäuse darf nicht senkrecht nach oben gekehrt sein, da der Zähler hierdurch von Luftansammlungen beeinflusst werden kann. 2.3 Montage des Rechenwerks Bei Gefahr für Kondenswasser im Rechenwerk ist MULTICAL®... -
Seite 6: Spannungsversorgung
3.1 Batterieversorgung MULTICAL® 62 wird durch eine Lithiumbatterie, D-Zelle, versorgt. Die Batterie ist mit dem Installationsjahr, z.B. 2011, sowie dem Herstellungsdatum vermerkt. Kamstrup Typnummer: 66-00-200-100. Die optimale Batterielebensdauer wird dadurch erzielt, dass man die Temperatur der Batterie unter 30°C hält. -
Seite 7: Funktionskontrolle
4. Funktionskontrolle Nach der Installation des Wasserzählers sollte eine Funktionskontrolle durchgeführt werden. Betätigen Sie die Drucktaste auf MULTICAL® 62, und kontrollieren Sie die erscheinenden Anzeigen für Wasserdurchfluss usw. 5. Steckmodule MULTICAL® 62 kann durch Steckmodule um eine Reihe extra Funktionen erweitert werden. Unten beschreiben wir kurz die einzelnen Module. -
Seite 8: Funk + Impulseingänge, Typ 67-00-21/25/26/29 (Pcb 5550-805/608/640/1125)
5.1.3 Funk + Impulseingänge, Typ 67-00-21/25/26/29 (PCB 5550-805/608/640/1125) Das Funkmodul wird zur drahtlosen Kommunikation über gebührenfreie Funkfrequenzen verwendet und ist mit integrierter Antenne oder mit Anschussmöglichkeit für Zusatzantenne lieferbar. Für weitere Auskünfte über Funkauslesung verweisen wir auf Technische Beschreibung für Funk (5512-012 DK, 5512-013 GB). Die Impulseingänge dieses Moduls sind mit den früher beschriebenen identisch. -
Seite 9: Wireless M-Bus + 2 Impulseingänge, Type 67-00-30 (Pcb 5550-1097)
Johnson Controls ist ein verbreitetes und etabliertes Feldbusprotokoll, das innerhalb der Gebäude-automatisierung verwendet wird. Das N2 Modul für MULTICAL® sichert die Einfache Integration von den Kamstrup Wärme- und Kältezählern an Systeme, die auf N2 Open basieren. Der Adressbereich ist 1-255 bestimmt von den drei letzten Ziffern von der Kundennummer des Zählers. -
Seite 10: Bacnet Ms/Tp (B-Asc) Rs485 + 2 Impulseingänge (Va, Vb)
Wasserzähler zum BACnet System. BACnet ist ein weit verbreitetes und gut etabliertes Feldbusprotokoll, das im Rahmen der Gebäudeautomatisierung verwendet wird. Das BACnet-Modul für MULTICAL® sichert eine einfache Integration von Kamstrup Wärme-, Kälte- und Wasserzählern mit BACnet-basierten Systemen. Das Modul kann, abhängig von der verwendeten MAC Adresse, als Master oder Slave verwendet werden. -
Seite 11: High-Power Funkrouter + 2 Impulseingänge (Va, Vb), Typ 602-00
(PCB 5550-1116) Das High-Power FunkRouter-Modul hat eigebaute Routerfunktion und ist somit auf den Einsatz in einem Kamstrup Funknetzwerk, wo die ausgelesenen Daten automatisch über die Netzwerkeinheit RF Concentrator an die Systemsoftware übertragen wird, optimiert. Das Modul kann weiterhin mit den handbedienten Auslesesystemen von Kamstrup, z.B. USB Meter Reader und MT Pro, ausgelesen werden. -
Seite 12: Typ 67-07: Rtc + M-Bus
Kopfmoduls sind mit den Funktionen des zuvor beschriebenen Kopfmoduls 67-08 identisch. Das Kopfmodul ist für drahtlose Netzwerke von Kamstrup vorbereitet und kann zusammen mit einem RadioRouter-Bodenmodul 67-00-21-000- 3xx Teil eines solchen Netzwerks sein, wobei die ausgelesenen Daten mittels der Netzwerkeinheit RF Concentrator zu einer Systemsoftware übertragen... -
Seite 13: Nachrüstung Mit Modulen
6. Nachrüstung mit Modulen Sowohl Kopf- als auch Bodenmodule für MULTICAL® 62 können separat zur Nachrüstung bestellt werden. Die Module werden im Werk konfiguriert und sind fertig für die Installation. Jedoch erfordern einige Module eine individuelle Konfigurierung nach der Installation, die mit METERTOOL durchgeführt werden kann. -
Seite 14: Informationscodes "Info
7. Informationscodes ”INFO” MULTICAL® 62 überwacht ständig eine Reihe wichtiger Funktionen. Bei gravierenden Fehlern im Messsystem oder in der Installation erscheint auf dem Display eine blinkende Infomeldung. Die Infomeldung blinkt, so lange der Fehler existiert, unabhängig von der gewählten Anzeige. Die Infomeldung erlischt automatisch, wenn der Fehler behoben ist. Wenn der erste permanente InformationsCode entsteht, wird er zusammen mit dem Datum und den Volumenregistern zum Fehlerzeitpunkt im EEPROM gespeichert. -
Seite 15: Fehlersuche
Die Anlage entlüften und den Zähler wieder prüfen. Durchflussrichtung prüfen (Pfeil auf dem Durchflusssensor). „INFO“ = 2048 Die Impulszahl des Kontakten Sie Kamstrup Durchflusssensors ist falsch „INFO“ = 4096 Signal zu schwach Es gibt Luft im Durchflusssensor? Die Anlage entlüften und den Zähler wieder prüfen. -
Seite 16: Setup Über Fronttasten
9. Setup über Fronttasten Das Datum, die Zeit und die primäre M-Bus-Adresse können mittels der Tasten auf der Vorderseite des Rechenwerks eingestellt werden. 1 Wählen Sie die Anzeige, die Sie ändern möchten 2 Heben Sie den Rechenwerksoberteil ab 3 Warten Sie bis der Zähler erlischt (bis zu 2,5 Minuten). Die Tasten dürfen nicht gedrückt werden. 4 Halten Sie jetzt die Haupttaste gedrückt, während der Rechenwerksoberteil wieder montiert wird, bis das Display keine Strichen anzeigt. -
Seite 17: Menüstruktur
Hiernach werden die Konfigu- Markierung der Anzahl rationscodes DDD-EE und FFF- GG-M-N, Softwareausgabe und Dezimalen. Software-Kontrollsumme gezeigt Displaytest Siehe übrigens interaktive Gefolgt vom Kopf- und Bedienungsanleitungen auf Bodenmodultyp und von den www.kamstrup.de primären und sekundären Adressen der Kopf- und DDD = 814 Bodenmodule... - Seite 18 MULTICAL® 62 Volumen Informationscodes MULTICAL® 62 ist nach den neuesten Standards MULTICAL® 62 überwacht ständig eine Reihe wichtiger Funktionen. entwickelt und typzugelassen worden. (OIML R49 und der Bei gravierenden Fehlern im Messsystem oder in der Installation MessInstrumentDirektive (MID) 2004/22/EG). erscheint auf dem Display eine blinkende Infomeldung, so lange der Fehler vorkommt.
