Anwendung
8.2.2 Regelmodell 2
7010042001 B
SP 46
T F1
M
V1
T
T RF1

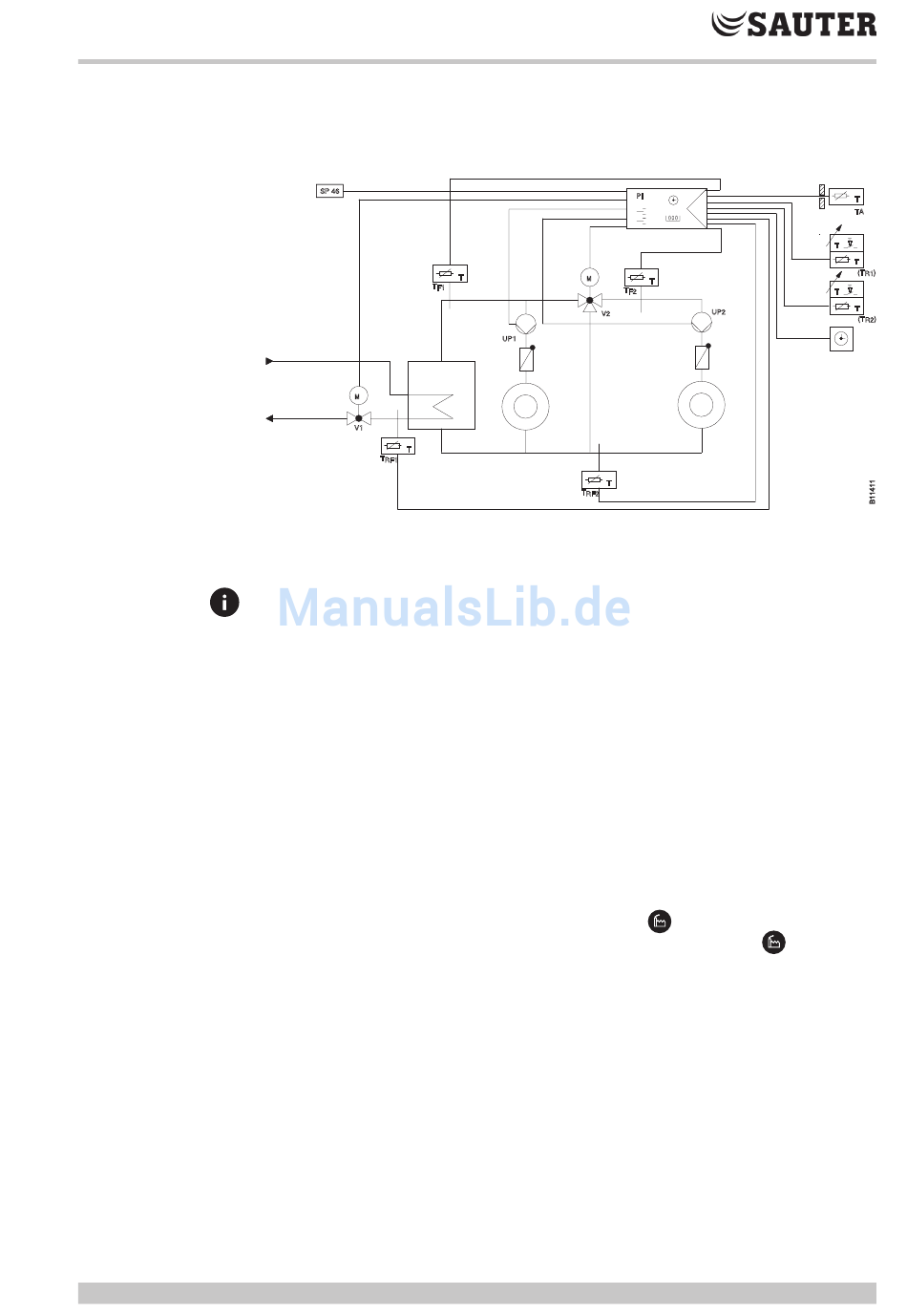

Abb.10 EQJW245 MOD 2
Witterungsgeführte Vorlauftemperaturregelung (sekundär) in Umformeranlagen
eines direkten und eines nachgeregelten Heizmittelkreises (Schaltung nach
AGFW Regelwerk Abb. 3.2-1)
Wichtige SERVice-Parameter (siehe auch Kapitel 3.3.4)
•
SP06
2
(Regelmodell 2)
•
SP07
1
(HK1 im Stützbetrieb falls Binärkontakt geschlossen)
•
SP08
2
(Anschluss Raumfühler mit Sollwertversteller für HK 1)
•
SP09
3
(Raumtemperaturaufschaltung aktiv für HK2)
•
SP13
1
(Max. Rücklauftemperaturbegrenzung für HK1)
•
SP20
40
(Obere Grenzwert der Rücklauftemperatur von HK1,2)
•
SP21
40
(Untere Grenzwert der Rücklauftemperatur von HK1,2)
•
SP46
5
(Weitergabe einer Störmeldung)
•
SP200
1
(2ter Heizkreis freigegeben;
•
SP201
0
(Binäreingang hat keinen Einfluss auf HK2;
•
SP202
2
(Anschluss Raumfühler mit Sollwertversteller für HK2)
•
SP203
3
(Raumtemperaturaufschaltung aktiv für HK2)
•
SP206
1
(Max. Rücklauftemperaturbegrenzung für HK2)
T
M
T F2
V2
UP1
T
T RF2
PI
T
UP2
)
)
T
TA
T
T
(T
)
R1
T
T
(T
)
R2
103/130
