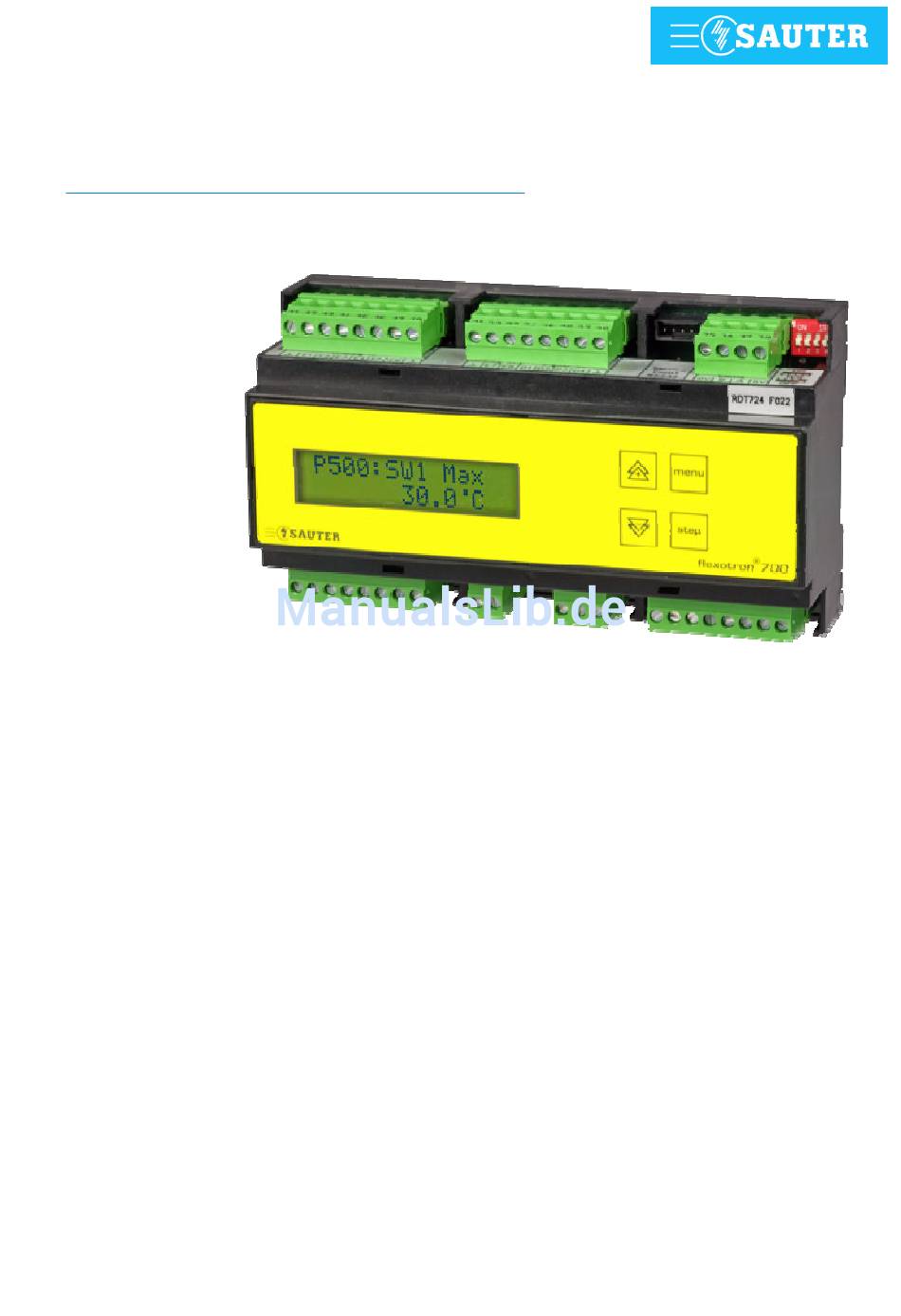

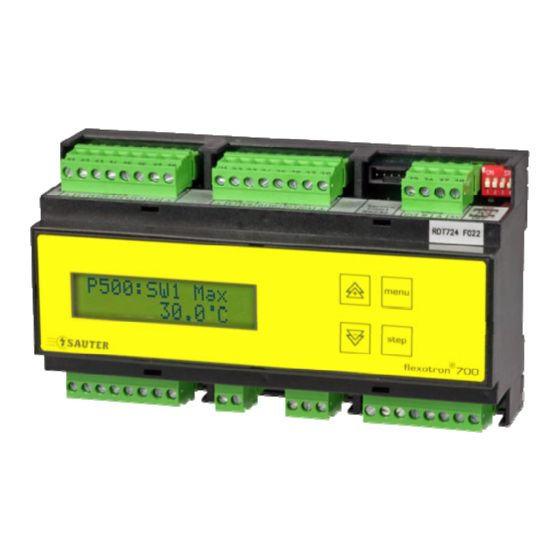

Seite 1 ® flexotron RDT724 / RDT711 / RDT708 Technisches Handbuch 7010047001 A...
Seite 3: Inhaltsverzeichnis
RDT724 / RDT711 / RDT708 Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis....................... 3 Sicherheitshinweise .................... 7 Wichtige Hinweise zum Gebrauch..............9 Verwendete Abkürzungen................. 9 Weiterführende Dokumente ..............9 Allgemeine Funktionsbeschreibung ............... 11 Benutzeroberfläche ................... 13 Bedienung ......................15 Parametrierkonzept................. 15 5.1.1 Einleitung....................15 5.1.2 Ebenenbeschrieb ..................
Seite 4 RDT724 / RDT711 / RDT708 Inhaltsverzeichnis 6.3.1 Analogausgänge ..................54 6.3.2 Digitalausgänge ..................54 6.3.3 Istwerte....................54 Funktionen der Applikationsebene............55 6.4.1 Eingänge/Ausgänge................55 6.4.2 Begrenzungen ..................55 6.4.3 Schiebung ....................56 6.4.4 Kaskade ....................58 6.4.5 PID ......................59 6.4.6...
Seite 5 RDT724 / RDT711 / RDT708 Inhaltsverzeichnis 7.3.1 Konzept ....................114 7.3.2 Parametrierung ..................114 7.3.3 Busabschluss ..................114 7.3.4 Buseigenschaften.................. 115 7.3.5 Bus Verdrahtung ................... 116 7.3.6 Buskabel....................117 Modbus....................118 7.4.1 Protokoll ....................118 7.4.2 Betriebsarten ..................118 7.4.3 RDT724F022 als Master: Anwendungsbeispiele........
Seite 6 RDT724 / RDT711 / RDT708 Inhaltsverzeichnis 8.4.2 Konfiguration Analogeingänge der Erweiterung ........193 8.4.3 Konfiguration Digitaleingänge der Erweiterung........196 8.4.4 Konfiguration Analogausgänge der Erweiterung ........197 8.4.5 Konfiguration Digitalausgänge der Erweiterung........199 8.4.6 Spezialmodule..................201 Logikmodule ..................205 8.5.1 Konvertermodule................... 211 8.5.2...
Seite 7: Sicherheitshinweise
RDT724 / RDT711 / RDT708 Sicherheitshinweise Sicherheitshinweise Unsachgemässe Installation Verletzungen, Brand- oder Geräteschäden  Für die Bedienung des Gerätes diese Anleitung lesen.  Für die Installation des Gerätes die Montagevorschrift lesen. Vor erstmaligem Einschalten der Anlage folgendes beachten: Hauptsicherungen aller Ventilatoren und Pumpen ausschalten.
Seite 9: Wichtige Hinweise Zum Gebrauch
RDT724 / RDT711 / RDT708 Wichtige Hinweise zum Gebrauch Wichtige Hinweise zum Gebrauch In diesem Dokument ist der Regler RDT724F022, der Regler des Sortiments ® flexotron 700 mit dem grössten Funktionsumfang, beschrieben. Funktionen, die bei den Reglern RDT708, RDT711 und RDT724F002 nicht zur Verfügung stehen werden im Display nicht angezeigt und können nicht aufgerufen...
Seite 11: Allgemeine Funktionsbeschreibung
RDT724 / RDT711 / RDT708 Allgemeine Funktionsbeschreibung Allgemeine Funktionsbeschreibung ® Die Regler RDT708, RDT711 und RDT724 des Sortiments flexotron führen je nach Regelmodell eine konstante Zulufttemperaturregelung, eine Abluft- Zuluft Kaskadenregelung optional mit Be- oder Entfeuchtung oder aber eine witterungsgeführte Vorlauftemperaturregelung durch. Die für das jeweilige Regelmodell benötigten Messwerte werden dabei mit geeigneten...
Seite 13: Benutzeroberfläche
Zubehör XPES F001 Sollwert-Potentiometer EXG 100 F001 Aktiv-Potentiometer EGT . . . Temperaturfühler AV . , AS . Elektrische Antriebe 0313991 001 USB Adapter für Zugriff auf den RDT724 via PC Tab. 1: Zubehör 7010047001 A © Fr. Sauter AG...
Seite 15: Bedienung
Das Gerät kann bis ca. 30 individuell vorparametrierte Applikationen Applikationen enthalten (ausgeführt 18 Applikationen). OEM Varianten mit eigenen Applikationen sind im Konzept vorgesehen und können von Sauter mit vernünftigem Aufwand implementiert werden.  Die Applikationen werden durch Verknüpfung von Funktionsmodulen realisiert.
Seite 16: Ebenenbeschrieb
RDT724 / RDT711 / RDT708 Bedienung 5.1.2 Ebenenbeschrieb 5.1.2.1 Grund-Ebene Parameterbereich D000-D999 (D=0)  Parameterbereich D000-D099  Grundanzeige, voll applikationsabhängig  Anzeigen generiert von Displaymodulen  Uhrzeit + Datum  Geräteinformationen, Gerätetyp und Softwareversion ablesen  Applikationsinformation  Sprache wählen ...
Seite 17  Externen Sollwertgeber hinzufügen  Aussentemperaturschiebung weglassen Parameterbereich A100-A499 Die Eingänge + Ausgänge (IO) der gewählten Applikation modifizieren Konfiguration von Eingängen Der RDT708 … RDT724 arbeitet grundsätzlich mit fest konfigurierten Eingängen.  Eingänge deaktivieren  Fühlertypen ändern (Ni1000/PTC1k/Pt1000/0-10V)  Eingangsschema wählen ...
Seite 18 RDT724 / RDT711 / RDT708 Bedienung Die Werkseinstellung wird mit der Applikation geladen. Auf Wunsch kann die Parametrierung dieser Applikation geändert werden.  Begrenzungen, z.B. für Sollwerte  Sollwertschiebung  Kaskadenparametrierung  PID-Einstellung  Ausgangssequenzen 5.1.2.4 Erweiterungs-Ebene Parameterbereich E000-E999 (E=3) Einstieg aus Grund-Ebene über Passwort E.
Seite 19: Gerätebedienung
RDT724 / RDT711 / RDT708 Bedienung  Betriebsstunden Gerät Geräte- konfiguration  Übersteuerung des Schaltzustandes Schaltuhr  Alarmkanäle konfigurieren Alarme  Meldetexte eingeben  Source und Destination für Modbus Master Anwendungen definieren Modbus  Betriebsart für Datenaufzeichnung definieren Datenlogger ...
Seite 20: Tab. 2: Tastenbeschreibung
RDT724 / RDT711 / RDT708 Bedienung Taste Taste Tastenkombinationen Grundanzeige Einstieg mit Passworteingabe von der Grund-Ebene in die menu Applikations-, Konfigurations-, Erweiterungs- oder Konfigurations- Managementebene Aus allen Ebenen direkt zurück auf die Grundanzeige menu Blockweise vorwärts (10-er Sprünge, innerhalb einer...
Seite 21: Lcd-Display
RDT724 / RDT711 / RDT708 Bedienung 5.1.3.5 Ebenen- und Parameterselektion Abb. 2: RDT724 / RDT711 / RDT708: Ebenen- und Parameterselektion 5.1.3.6 LCD-Display Die Anzeige ist ein Charakter-Display mit 2 Zeilen zu 16 Charakter. Die Anzeige hat eine integrierte LED-Beleuchtung. Im Ruhezustand ist die Beleuchtung schwach eingeschaltet, während der Bedienung wird sie heller...
Seite 22: Standardanzeigen Und Bediensequenzen
RDT724 / RDT711 / RDT708 Bedienung gesteuert. 10 Minuten nach der letzten Tastenbetätigung wird sie auf Ruhezustand geschaltet. Zeile A Formatierung von Anzeigen Zeile B In Zeile A stehen die Parameternummer und der Parametername. Anzeige der Ebene und Tausender Stelle: D = Display (0), H = Hand (1),...
Seite 23: Sollwerteinstellung (Grund-Ebene)
RDT724 / RDT711 / RDT708 Bedienung 5.2.1.1 Grundanzeige, entspricht z.B. Par.D001 (Grund-Ebene) ° menu, step ° Dies ist eine mögliche Standardanzeige bei gewählter Applikation. 5.2.1.2 Uhrzeit und Datum, entspricht Par.D060 (Grund-Ebene) menu, step    Der Doppelpunkt bei der Uhrzeit blinkt. Dies ist die Standardanzeige ohne Applikation.
Seite 24: Schaltzustandsanzeige (Grund-Ebene)
RDT724 / RDT711 / RDT708 Bedienung menu, step ° menu, step ° 5.2.1.7 Istwertanzeige (Grund-Ebene) menu, step ° menu, step menu, step Y6-D216 ist mit fixiertem Ausgang dargestellt (Par.H356=1). 5.2.1.8 Schaltzustandsanzeige (Grund-Ebene) menu, step     Die Pfeilrichtung entspricht dem Schaltpegel an der Klemme,  entspricht "Low".
Seite 25: Uhrzeit- Und Datums-Einstellung (Grund-Ebene)
RDT724 / RDT711 / RDT708 Bedienung 5.2.1.10 Uhrzeit- und Datums-Einstellung (Grund-Ebene) menu, step +, - menu, step +, - menu, step +, - menu, step +, - menu, step +, - 5.2.1.11 Schaltuhr-Einstellung (Grund-Ebene)  menu, step +, - ...
Seite 26: Konfiguration Der Anlage (Applikationsebene)
RDT724 / RDT711 / RDT708 Bedienung menu, step  +, -  +, - menu, step +, - +, - Beim Eintritt in die Handebene wird der Zustand der Ausgänge übernommen. In der Handebene lassen sich Ausgänge immer verstellen, auch wenn sie fixiert sind.
Seite 27: Sequenz-Parametrierung (Applikationsebene)
5.3.1 Parameterauswahl 5.3.1.1 Ebenenwahl Als Basis dient das Blatt Kapitel 3.1.3.3 "RDT724 Ebenenselektion und Parameterselektion“. Der Ebeneneinstieg ist ausschliesslich aus der gesamten Grund-Ebene möglich. Zu Kontrollzwecken gibt es einen Ebeneneinstieg mit "Leserecht" über die Passworte 1=Handebene, 2=Applikationsebene, 3=Erweiterungsebene, 4=Managementebene.
Seite 28: Initialisierung
+, - 5.3.2 Initialisierung 5.3.2.1 Werksinitialisierung Die Werksinitialisierung stellt mit Ausnahme des Par.M400 (Betriebsstunden des Geräts) und Par.M010 (OEM Einstellungen) den Sauter- Auslieferzustand. Applikation „0“ wählen (siehe Abschnitt 3.1.2.3: Applikations-Ebene). Vorgehen Danach Taste „menu“ drücken. Auf dem Display erscheint folgende Anzeige: >...
Seite 29: Initialisierung Der Handebene
RDT724 / RDT711 / RDT708 Bedienung Wählen Sie über Passwort die Applikationsebene an. Vorgehen Wenn noch keine Applikation gewählt war, wird der erste Parameter dieser Ebene dargestellt. Sonst müssen Sie mit der "menu“ Taste den Par.A001 anwählen. menu, step +, - Wählen Sie mit den Tasten "+"...
Seite 30: Initialisierung Der Erweiterungsebene
RDT724 / RDT711 / RDT708 Bedienung  Auf dem Display erscheint untenstehende Anzeige: Die Tasten können losgelassen werden. Bestätigen Sie das Initialisieren der Handebene mit Taste "menu". (Wenn sie die Handebene nicht initialisieren wollen, dann drücken Sie nochmals die Taste "step" und Par.H301 erscheint unverändert).
Seite 31: Initialisierung Der Managementebene
RDT724 / RDT711 / RDT708 Bedienung >  Nach dem Initialisieren erscheint der erste Parameter dieser Ebene: menu, step +, - 5.3.2.5 Initialisierung der Managementebene Der Par.M400 (Betriebsstunden) und der Par.M010 (OEM) werden nicht gelöscht. Wählen Sie über das Passwort die Managementebene an.
Seite 32: Initialisierung Eines Schaltuhrkanals
RDT724 / RDT711 / RDT708 Bedienung 5.3.2.6 Initialisierung eines Schaltuhrkanals Wählen Sie entsprechend dem Kanal Par.D400, D500 oder D600 an.  Es erscheint z.B. folgende Anzeige: menu, step +, - Wählen Sie eine andere Funktionsweise, z.B. Tagesuhr mit 6 Schaltpunkten...
Seite 33 RDT724 / RDT711 / RDT708 Bedienung  Analogeingänge E110-E180 Erweiterungsebene  Analogausgänge E310-E360  Relaisausgänge E410-E460  Spezialmodule E510-E590  Logikmodule E610-E690  Konvertermodule E710-E790  Analogmodule E810-E990  Alarmkanäle M610-M680 Managementebene Vorgehen Als Beispiel nehmen wir einen Funktionswechsel beim Analogmodul E810.
Seite 34: Allgemeine Anzeigen
RDT724 / RDT711 / RDT708 Bedienung Falls Sie das Modul nur initialisieren wollen, kann man die Initialisierung Hinweis erzwingen, wenn Par.E810 kurz geändert wird. 5.3.3 Allgemeine Anzeigen 5.3.3.1 Anzeige bei zu tiefer Speisespannung 5.3.3.2 Anzeige der Aufstartphase nach dem Einschalten der Speisung >...
Seite 35 RDT724 / RDT711 / RDT708 Bedienung Wählen Sie über die Erweiterungsebene den entsprechenden Parameter des gewünschten Zählers. Es erscheint z.B. folgende Anzeige: menu, step +, - Wert mit den Tasten "+" und "-" einstellen. Der Schnellgang ist wirksam. menu, step +, - Die Einstellung kann teils oder komplett auch im Charaktermodus erfolgen.
Seite 36: Fehler
RDT724 / RDT711 / RDT708 Bedienung  Nach 5 Sekunden wird die Vorwahl auf Null "0.00" gestellt. menu, step +, - 5.3.5 Fehler 5.3.5.1 Fehlereinblendung in der Grundanzeige ° menu, step ° menu, step Aktive Fehlermeldungen überblenden die Grundanzeige bei D001 bzw.
Seite 37: Alarme
RDT724 / RDT711 / RDT708 Bedienung menu, step Wenn der Fehlerspeicher mit der Taste "step" durchgesehen wurde, Löschen des Fehlerspeichers erscheint am Ende des  Fehlerspeichers automatisch die Frage: ö menu, step ü Zur Löschung des Fehlerspeichers drücken Sie die Taste "menu".
Seite 38: Alarmanzeige Im Alarmspeicher
RDT724 / RDT711 / RDT708 Bedienung 5.3.6.2 Alarmanzeige im Alarmspeicher Der angegebene Zeitpunkt entspricht dem erstmaligen Auftreten des Alarmes nach einer OK-Phase. Der Eintrag im Alarmspeicher ist geordnet nach dem Zeitpunkt des Auftretens. Der jüngste Alarm steht bei Par.D900. menu, step Löschen des...
Seite 39: Bereichsdefinition Und Kalibrierung Von Analogeingängen
+, - 5.3.7 Bereichsdefinition und Kalibrierung von Analogeingängen Die Analogeingänge des RDT708 … RDT724 sind präzis und brauchen keine Kalibrierung. Hingegen liefern Sensoren und Sollwertgeber zum Teil ungenaue Werte. Dafür gibt es Korrekturmöglichkeiten bei der Parametrierung der entsprechenden Eingänge.
Seite 40: Passive Temperaturfühler Mit Kalibrierung In Einem Bestimmten Punkt
RDT724 / RDT711 / RDT708 Bedienung 5.3.7.1 Passive Temperaturfühler mit Kalibrierung in einem bestimmten Punkt Kalibrierung durchführen: Beispiel Eingang E1, bei Par.D201 wird 31.4°C angezeigt. Es sind aber gemäss Messung nur 29.2°C. In der Applikationsebene bei E1 den Par.A117 anwählen.
Seite 41 RDT724 / RDT711 / RDT708 Bedienung Bei Par.A113 entsprechend dem Sensor die untere Bereichsgrenze bei 0V einstellen. menu, step ° +, - Kalibrierung durchführen: Beispiel Eingang E1, bei Par.D201 wird 31.4°C angezeigt. Es sind aber gemäss Messung nur 29.2°C. In der Applikationsebene bei E1 den Par.A117 anwählen.
Seite 42: Aktiver Feuchtesensor Mit "0-10V"-Ausgang
RDT724 / RDT711 / RDT708 Bedienung 5.3.7.3 Aktiver Feuchtesensor mit "0-10V"-Ausgang Bereichsgrenzen definieren Bei Par.A112 entsprechend dem Sensor die obere Bereichsgrenze bei 10V einstellen. menu, step +, - Bei Par.A113 entsprechend dem Sensor die untere Bereichsgrenze bei 0V einstellen. menu, step +, - Eine Kalibrierung ist nicht nötig.
Seite 43 RDT724 / RDT711 / RDT708 Bedienung E, step ° +, - Bei Par.A113 entsprechend der Skala auf dem Sollwertgeber den Minimalwert einstellen. (Anschlag Gegenuhrzeigersinn, tieferer Widerstand) E, step ° +, - Kalibrierung durchführen: Par.A114 anwählen, A112 und A113 müssen bereits eingestellt sein.
Seite 44: Aktiver Sollwertgeber Mit "0-10V"-Ausgang, Kalibrierung In 2 Punkten
RDT724 / RDT711 / RDT708 Bedienung  Der Anzeigewert wird nun auf den Wert der Bereichsmitte entsprechend Par.A112-A113 gesetzt. (z.B. 30.0 - 10.0 = 20.0). menu, step ° Die Tasten können losgelassen werden. Par.A116 anwählen Drehknopf auf Minimalwert Anschlag Gegenuhrzeigersinn stellen.
Seite 45 RDT724 / RDT711 / RDT708 Bedienung menu, step ° +, - Bei Par.A113 entsprechend der Skala auf dem Sollwertgeber den Minimalwert einstellen. (Anschlag Gegenuhrzeigersinn, entsprechend 0V) menu, step ° +, - Kalibrierung durchführen: Par.A114 anwählen, A112 und A113 müssen bereits eingestellt sein.
Seite 46: Anzeigen Mit Displaymodulen
RDT724 / RDT711 / RDT708 Bedienung  Der Anzeigewert wird nun auf den Minimalwert entsprechend Par.A113 gesetzt. menu, step ° Die Tasten können losgelassen werden. Bei grösseren Abweichungen, wenn eine Kalibrierung nicht möglich ist, dann Hinweis erscheint bei der Kalibrierung z.B. folgende Einblendung: 5.3.8...
Seite 47: Einstellen Des Textes Für Eine Zeile Eines Displaymoduls
RDT724 / RDT711 / RDT708 Bedienung 5.3.8.2 Einstellen des Textes für eine Zeile eines Displaymoduls Wählen Sie über die Erweiterungsebene den entsprechenden Parameter des gewünschten Displaymoduls an.  Es erscheint z.B. folgende Anzeige: menu, step, menu + +, - Die Eingabe eines Textes erfolgt im Charaktermodus.
Seite 48: Modbus
RDT724 / RDT711 / RDT708 Bedienung menu, step ö  Nach 5 Sekunden wird der gesamte Text gelöscht. menu, step 5.3.9 Modbus 5.3.9.1 Einstellen von Source und Destination Adressen bei Masterbetrieb. Im Masterbetrieb wird mit diesen Parametern der Datenfluss gesteuert. Die Stellen vor dem Komma definieren den Datenpunkt, die Stellen nach dem Komma die Modbus (COM2) Regleradresse.
Seite 49: Datenlogger
RDT724 / RDT711 / RDT708 Bedienung Mit den Tasten "+" und "-" den Wert dieser Stelle einstellen. menu, step +, - Mit Taste "menu" auf den Normalmodus zurückschalten. menu  Die Anzeige wechselt in den Normalmodus, d.h keine blinkende Einzelstelle und vorlaufende Nullen werden unterdrückt.
Seite 50 RDT724 / RDT711 / RDT708 Bedienung Tasten loslassen. menu, step step +, step - Mit der Taste "step" können die einzelnen Einträge beginnend ab dem ersten Eintrag abgefragt werden. Mit der Tastenkombination "step +" bzw. "step -" können 10-er Sprünge gemacht werden.
Seite 51: Funktion
RDT724 / RDT711 / RDT708 Funktion Funktion Einleitung 6.1.1 Prinzip Der RDT708 … RDT724 basiert auf vorbestimmten Applikationen, Standardanwendungen. Applikationen werden im RDT708 … RDT724 mit Regelschemas definiert. In den Regelschemas findet man Funktionsmodule und Verbindungen. Regelschema Abb. 3: Regelschema RDT708…RDT724 Das Regelschema stellt die genaue Umsetzung der Applikation dar.
Seite 52: Funktionen Der Grund-Ebene
RDT724 / RDT711 / RDT708 Funktion Funktionen der Grund-Ebene 6.2.1 Grundanzeige Die Grundanzeige liefert die wichtigsten Informationen über die Applikation und das Gerät. Die einzelnen Informationen können mit der Taste "step" durchgeblättert werden. Die erste Position der Grundanzeige wird bei folgenden Bedingungen angezeigt: Nach dem Aufstarten des Geräts, beim Drücken der...
Seite 53: Uhr
RDT724 / RDT711 / RDT708 Funktion Am Ende des Fehlerspeichers erhält man die Aufforderung zur wahlweisen Löschung des Fehlerspeichers. Dazu wird die Taste "menu" gedrückt. 6.2.4 Parameterbereich D300-D699 Als Masteruhr ist eine Jahresuhr mit Kalender integriert. Diese Uhr hat eine Gangreserve von min.
Seite 54: Funktionen Der Handebene
RDT724 / RDT711 / RDT708 Funktion Alarmspeichers erhält man die Aufforderung zur wahlweisen Löschung des Alarmspeichers. Dazu wird die Taste "menu" gedrückt. Funktionen der Handebene 6.3.1 Analogausgänge Parameterbereich H301-H356 Beim Eintritt in die Handebene werden die Analogausgänge auf ihrem aktuellen Wert "eingefroren". Zu Testzwecken können nun die Ausgänge bei Par.H301-H306 über den ganzen Bereich durchgefahren werden.
Seite 55: Funktionen Der Applikationsebene
RDT724 / RDT711 / RDT708 Funktion Die Schaltzustandsanzeige bei Par.H528, H529 zeigt immer die Relaisausgang Kontaktfunktion (=Kontakt geschlossen). Funktionen der Applikationsebene 6.4.1 Eingänge/Ausgänge Parameterbereich A100-A499 Die Applikation bestimmt die Eingänge und Ausgänge, welche von der Applikation verwendet werden. Die Reservierung erfolgt anhand des Vollausbaus der entsprechenden Applikation.
Seite 56: Schiebung
RDT724 / RDT711 / RDT708 Funktion Abb. 5: Begrenzungen RDT708…RDT724 6.4.3 Schiebung Parameterbereich P540-P599 Für das Aktivieren der Sollwertschiebung wird in der Regel pro Zone ein Parameter (A010-A099 "Schiebung") vorgesehen. Gleichzeitig wird damit bestimmt, ob nur Winter-, Sommer-, oder Winter- und Sommerschiebung erwünscht ist.
Seite 57: Abb. 6: Schiebung Rdt708
RDT724 / RDT711 / RDT708 Funktion Abb. 6: Schiebung RDT708…RDT724  w Sollwert = 20°C Beispiel 1,  ta Aussentemperatur = 5°C Winterschiebung  P541 Einsatzpunkt Winter = 15°C  P542 Einfluss Winter = 0.8  P543 Begrenzung Winter = 25°C ws ...
Seite 58: Kaskade
RDT724 / RDT711 / RDT708 Funktion Abb. 7: Beispiel Heizkurve 6.4.4 Kaskade Parameterbereich P600-P629 Eine Kaskadenregelung besteht aus einem Hauptregler und einem Hilfsregler. Der Hauptregler ist zuständig für die Regelung der Regelgrösse (x), z.B. der Raumtemperatur. Der Hilfsregler ist dann z.B. für die Regelung der Zulufttemperatur eingesetzt.
Seite 59: Pid
RDT724 / RDT711 / RDT708 Funktion Übertragungs- funktion Hauptregler Abb. 9: Übertragungsfunktion Hauptregler Hauptregler zur Erzeugung eines Zuluftsollwertes: Beispiel Yha=whi=wzul Zulufttemperatursollwert whi entspricht Ausgang Yha des Hauptreglers Raumtemperatursollwert Raumtemperatur oder Ablufttemperatur Offset=P601 Offset am Ausgang des Hauptreglers Xp=P602 Proportionalband des Hauptreglers...
Seite 60: Abb. 10: Übertragungsfunktion
RDT724 / RDT711 / RDT708 Funktion Das Übertragungsverhalten kann parametriert werden. Es gibt Parameter die automatisch berechnet oder fest vorgegeben werden und solche die der Fachmann einstellen kann. Das Proportionalband Xp (Par.P631) wird bei Sequenzen berechnet und nicht manuell eingestellt. Die Begrenzungen Ymax und Ymin für den Ausgang Y werden ebenfalls aus den Sequenzen berechnet.
Seite 61: Sequenzen
RDT724 / RDT711 / RDT708 Funktion Sprungantwort Abb. 11: Sprungantwort 6.4.6 Sequenzen Parameterbereich P700-P719 Ein PID-Regler kann mehrere Y-Ausgänge ansteuern. Dann spricht man von einer Sequenz. Eine einfache Sequenz kann z.B. "Heizen-Kühlen" sein. Je nach Applikation kommen verschiedene Ausgangssequenzen zur Anwendung.
Seite 62: Abb. 12: Sequenzen
RDT724 / RDT711 / RDT708 Funktion P705:SEQ3 Offset - 2.0K Offset WRG Sequenz Y3 P706:SEQ4 P-Band 10.0K P-Band KRG Sequenz 31 P707:SEQ4 Offset 2.0K Offset KRG Sequenz Y3 Für den vorgeschalteten PID ergeben sich folgende Werte:Ymin=-24.0K, Ymax=+24.0K, Xp=48.0K Abb. 12: Sequenzen Die obenstehende Darstellung ist eine rein proportionale Betrachtung.
Seite 63: Abb. 13: Parametrierungsbeispiel
RDT724 / RDT711 / RDT708 Funktion Abb. 13: Parametrierungsbeispiel 6.4.7.2 Auswahl Angebot-Nachfrage Wird eingesetzt bei Klappensteuerung. P743:EG1 SDiff 1.0K SDiff Hysterese für Freigabe WRG oder KRG Parametrierungs- beispiel P744:EG1 Neutral 3.0K Neutralzone Bereich ohne ERG Abb. 14: Parametrierungsbeispiel 6.4.7.3 Korrektur Abluft Die Par.P741, P751 erscheinen nur in Applikationen mit...
Seite 64: Stützbetrieb/Freie Nachtkühlung
RDT724 / RDT711 / RDT708 Funktion Fühlerplatzierung im Referenzraum: Raumtemperatur-Istwert 20.0°C Ablufttemperatur-Istwert 22.0°C Korrektur Ablufttemperatur +2.0K Hinweis Die korrigierte Ablufttemperatur wird in der Benutzerebene nicht angezeigt. Die hier beschriebene Korrektur ist unabhängig von der Fühlerkalibrierung. 6.4.7.4 Korrektur Raumluft Die Par.P742, P752 erscheinen nur in Applikationen mit Energierückgewinnung oder Angebot-Nachfrage.
Seite 65: Abb. 15: Parametrierungsbeispiel
RDT724 / RDT711 / RDT708 Funktion P762:FN1 T R min 14.0°C w reduziert Sollwert minimale Raumtemperatur, kann z.B. Parametrierungs- beispiel auch von Par.D112 kommen! P763:FN1 SDiff 2.0K SDiff Schaltdifferenz Abb. 15: Parametrierungsbeispiel 6.4.8.2 Freie Nachtkühlung Die freie Nachtkühlung FNK erlaubt die Kühlung eines Raumes während einer bestimmten Zeitperiode mit der kühlen Aussenluft.
Seite 66: Funktionen Der Erweiterungsebene
RDT724 / RDT711 / RDT708 Funktion Funktionen der Erweiterungsebene 6.5.1 Konzept Die Erweiterungsebene bildet eine Möglichkeit zur Realisierung eigener, applikationsunabhängiger Steuer- und Regelaufgaben im Sinne frei programmierbarer Steuerungen. In der Erweiterungsebene stehen alle von der Applikation nie gebrauchten Ein- und Ausgänge frei zur Verfügung. Man kann sich auch auf Eingänge der Applikation parallel ankoppeln.
Seite 67: Displaymodule Dm
RDT724 / RDT711 / RDT708 Funktion Die fett gedruckten Parameter definieren die Verbindung der Module untereinander. Die kursiv dargestellten Parameter sind gegenüber Werkseinstellung umzustellen. 6.5.2 Displaymodule DM 6.5.2.1 Definition  Diese Module können zur Anzeige von Texten und Werten in der Grundanzeige der Grund-Ebene genutzt werden.
Seite 68: Analogeingänge
RDT724 / RDT711 / RDT708 Funktion Die Format Parameter E0x4 bzw. E0x8 werden nur eingeblendet wenn E0x3 bzw. E0x7 nicht auf ungenutzt steht. Texte können von Werten (Daten) überschrieben werden. Werte reservieren 4 ganze Stellen. 6.5.2.2 Funktionshinweise Mit Par.E0x0 können 3 Anzeigeorte innerhalb der Grundanzeige gewählt werden.
Seite 69: Abb. 19: E1 Schema
RDT724 / RDT711 / RDT708 Funktion Eingang E1..E4 Eingang E5..E8 Temperaturfühler PTC1K, Pt1000, Ni1000, Balco Drucksollwertgeber XPES Temperatursollwertgeber XPES Korrektur gem. Applikation Digitaleingang, normal und invertierend Tab. 4: Analogeingänge 6.5.3.1 E110:E1 Funktion Die Umschaltung auf verschiedene Eingangssignale erfolgt mit Parameter E110, E120, usw.
Seite 70: Digitaleingänge
RDT724 / RDT711 / RDT708 Funktion 6.5.3.5 E114:E1 Kal.Max  Erscheint nur, wenn bei E110 ein Sollwertgeber eingestellt ist.  Kalibrierung des Maximalwertes. 6.5.3.6 E115:E1 Kal.Mitt  Erscheint nur, wenn bei E110 ein passiver Sollwertgeber eingestellt ist.  Kalibrierung der arithmetischen Skalamitte.
Seite 71: Analogausgänge
RDT724 / RDT711 / RDT708 Funktion 6.5.4.2 Hinweise Die Eingänge D4 und D3 eignen sich insbesondere für Zählanwendungen, weil sie eine Zählfrequenz bis 20Hz zulassen. Die Schaltzustandsanzeige bei Par.D223/H523 zeigt immer den Pegel an der Klemme des Eingangs (=Kontakt offen).
Seite 72 RDT724 / RDT711 / RDT708 Funktion 6.5.5.5 E314:Y1 Tv Ein  Bei digitaler Nutzung des Ausgangs wird mit diesem Parameter eine Einschaltverzögerung für den Ausgang definiert. Diese ist unabhängig von der Invertierung des Ausgangs.  Bei manueller Steuerung in der Handebene gilt die Verzögerung nicht! 6.5.5.6 E315:Y1 Tv Aus...
Seite 73: Digitalausgänge
RDT724 / RDT711 / RDT708 Funktion 6.5.6 Digitalausgänge  Der Regler stellt 6 Relaisausgänge mit Schliesskontakt zur Verfügung. Sie sind vorgesehen zur Ansteuerung von Pumpen, Ventilatoren, usw. Dies kann direkt oder über Schaltschütze erfolgen.  Werden die Ausgänge in der Applikation verwendet, sind es A4xx- Parameter.
Seite 74: Spezialmodule Sm
RDT724 / RDT711 / RDT708 Funktion 6.5.6.7 E418:R1 Sperre Mit diesem Parameter wird eine Möglichkeit zur Verriegelung des Relaisausgangs geschaffen. Man kann den Ausgang einseitig oder gegenseitig verriegeln. Bei einseitiger Sperre arbeitet der nicht gesperrte Ausgang frei und schaltet beim Einschalten den andern Ausgang aus. Bei gegenseitiger Sperre kann der Ausgang nur einschalten wenn sein Bezugsausgang ausgeschaltet ist.
Seite 75: Abb. 21: Zeitglied Einschaltverzögerung
RDT724 / RDT711 / RDT708 Funktion E5x4 SM1 Eing. A Verbindung Eingang A 61..9999 E5x5 SM1 Eing. B Verbindung Eingang B 0..9999 E5x6 SM1 Zeit Zeitvorgabe für 0..9999s Zeitglieder E5x7 SM1 Faktor Faktor für Impulszähler 0.01..99.99 E5x8 SM1 Vorwahl Vorwahl für Zähler 0..9999999.99...
Seite 76: Abb. 22: Zeitglied Ausschaltverzögerung
RDT724 / RDT711 / RDT708 Funktion 6.5.7.3 E510=2, Zeit Aus (Zeitglied-Ausschaltverzögerung)  Die Verzögerungszeit beginnt beim Wechsel des Eingangs A von "1" auf "0".  Der Ausgang Y schaltet mit dem Eingang A ein und nach Ablauf der Verzögerungszeit von "1" auf "0", sofern der Eingang A noch auf "0" steht.
Seite 77: Abb. 24: Zeitglied Pulsformer
RDT724 / RDT711 / RDT708 Funktion  Ein Schaltpegel "1" am Eingang B setzt statisch die Verzögerungszeit zurück und den Ausgang Y auf "0". Abb. 24: Zeitglied Pulsformer 6.5.7.6 E510=5, Zeit Pulsrt (Zeitglied-Pulsformer retriggerbar)  Die Verzögerungszeit beginnt bei der Flanke des Eingangs A von "0" auf "1".
Seite 78: Abb. 26: Zähler Zur Zeitmessung In Sekunden
RDT724 / RDT711 / RDT708 Funktion Abb. 26: Zähler zur Zeitmessung in Sekunden 6.5.7.8 E5 10=12, Zähler h (Zähler zur Zeitmessung in Stunden)  Der Zählerstand kann in der Grund-Ebene bei Par.D81x abgelesen und allenfall s auch gelöscht werden. Anzeigeumfang 0-9999999.99h, ca. 1140 Jahre.
Seite 79: Logikmodule Lm
RDT724 / RDT711 / RDT708 Funktion 6.5.7.9 E510= 13, Zähler Puls (Zähler zur Impulszählung)  Der Zählerstand kann in der Grund-Ebene bei Par.D81x abgelesen und allenfalls auch gelöscht werden. Anzeigeumfang 0-9999999.99. Der Zählerstand ist skalierbar, der Faktor ist bei E8x7 von 0.01 bis 99.99 einstellbar.
Seite 80: Abb. 29: Logigmodule
RDT724 / RDT711 / RDT708 Funktion Abb. 29: Logigmodule E6x0 LM1 Funktion Funktionsdefinition 0..72 Parameter E6x1 LM1 Wirk. Y Wirkungssinn Ausgang Y 0..1 E6x2 LM1 Wirk. A Wirkungssinn Eingang A 0..1 E6x3 LM1 Wirk. B Wirkungssinn Eingang B 0..1 E6x4 LM1 Wirk.
Seite 81 RDT724 / RDT711 / RDT708 Funktion 6.5.8.6 E610=32, A+B+C (3-er OR)  Oder-Tor mit 3 Eingängen. Y = A + B + C  Der Eingang D ist ausgeblendet. 6.5.8.7 E610=33, (A+B)*C (2-er AND, OR)  Und-Oder-Tor mit 3 Eingängen.
Seite 82: Abb. 30: Ab Delta
RDT724 / RDT711 / RDT708 Funktion Abb. 30: AB Delta 6.5.8.18 E610=52, ABC Delta (Überwachung von 3 Eingängen)  Die Funktion kann verwendet werden zur Überwachung des Gleichlaufs von 3 Digitalsignalen.  Der Ausgang Y schaltet ein, wenn die Eingänge nicht gleich sind.
Seite 83: Abb. 33: Ab Xor
RDT724 / RDT711 / RDT708 Funktion 6.5.8.20 E610=54, AB XOR (2-er Exklusiv-Oder)  Diese Funktion ist identisch mit E610=51. Funktional kann dies z.B. eine Lampensteuerung mit  2 Schaltern sein.  Der Ausgang Y schaltet ein, wenn die Eingänge verschieden sind.
Seite 84: Abb. 35: Abcd Xor
RDT724 / RDT711 / RDT708 Funktion Abb. 35: ABCD XOR 6.5.8.23 E610=61, RS FlipFlop (Flip-flop)  Die Funktion wird auch als Selbsthalterelais bezeichnet. Die Funktion kann auch zur Speicherung von Zwischenvariabeln verwendet werden.  Der Eingang A ist der SET-Eingang, der Eingang B ist der RESET- Eingang.
Seite 85: Abb. 37: Flip-Flop
RDT724 / RDT711 / RDT708 Funktion Abb. 37: Flip-flop 6.5.8.25 E610=71, Schritt (Flip-flop)  Die Funktion wird auch als Stromstossrelais bezeichnet.  Der Eingang A ist der Impulseingang.  Die Eingänge B, C, D sind ausgeblendet.  Der Ausgang Y ändert mit jedem Wechsel von "0" auf "1" am Eingang A.
Seite 86: Konvertermodule Km
RDT724 / RDT711 / RDT708 Funktion 6.5.9 Konvertermodule KM 6.5.9.1 Definition  Diese Module werden für die Konvertierung von analogen Signalen in digitale Signale eingesetzt. Z.B. Schmitt-Trigger und 3-Punkt-Ausgänge.  Es sind 9 Konvertermodule möglich, E710-E790.  Die Module haben 2 analoge Eingänge und 2 digitale Ausgänge Y, Z. Die Ausgänge Y, Z sind mit Par.E7x1 gemeinsam invertierbar.
Seite 87: Abb. 41: 2-Punkt-Regler Sw Intern
RDT724 / RDT711 / RDT708 Funktion  Die beiden Ausgänge Y, Z wechseln von "0" auf "1", wenn der Eingang 1 den Wert Schaltpunkt + halbe Schaltdifferenz überschreitet. E1 > E7x4 + ½E7x5  Die beiden Ausgänge Y, Z wechseln von "1" auf "0", wenn der Eingang 1 den Wert Schaltpunkt - halbe Schaltdifferenz unterschreitet.
Seite 88: Abb. 43: Koinzidenz
RDT724 / RDT711 / RDT708 Funktion 6.5.9.4 E710=3, Koinzidenz Die Koinzidenzfunktion aktiviert den Ausgang, wenn dass Eingangssignal mit einem vorgegebenen Wert übereinstimmt. Der Istwert über den Eingang 1 zugeführt.  Der Sollwert (Vergleichswert) wird mit Par.E7x4 vorgegeben.  Nebst der Schaltdifferenz gibt es zusätzlich einen Schaltoffset = Fenster.
Seite 89: Abb. 44: Fensterdisk
RDT724 / RDT711 / RDT708 Funktion  Ausgeblendet: Par.E7x4, E7x7, E7x8. Abb. 44: Fensterdisk 6.5.9.6 E710=5, Stufe 1+2 (Stufenschalter Stufe 1 und 2) 6.5.9.7 E710=6, Stufe 3+4 (Stufenschalter Stufe 3 und 4)  Ein analoges Eingangssignal kann in 4 digitale Ausgänge mit codierten Stufen umgesetzt werden.
Seite 90: Tab. 5: Dekodiertabelle
RDT724 / RDT711 / RDT708 Funktion Eingang E1 % Relais 4 Z Relais 3 Y Relais 2 Z Relais 1 Y Totale (E1 / E7x8)*100 40% Leist. 30% Leist. 20% Leist. 10% Leist. Leistung [%] 65 - 74.99 55 - 64.99 45 - 54.99...
Seite 91: Tab. 6: Dekodiertabelle
RDT724 / RDT711 / RDT708 Funktion Eingang E1 % Relais 4 Z Relais 3 Y Relais 2 Z Relais 1 Y Totale Dekodiertabelle (binär) (E1 / E7x8) * 100 53% Leist. 27% Leist. 13% Leist. 7% Leist. Leistung [%]  96.00 89.50 - 95.99...
Seite 92: Abb. 45: 3-Punkt Konverter
RDT724 / RDT711 / RDT708 Funktion und der realen Ventilposition (Istwert) kann eine Differenz entstehen. Die Regelgenauigkeit wird deshalb nicht schlechter, weil der PI-Regler dies kompensiert. Das Weglaufen der Ventilposition wird in den Endanschlägen wieder justiert. Unter 2% bzw. über 98% fährt das Ventil mit Dauersignal in den entsprechenden Endanschlägen.
Seite 93: Abb. 46: Mischer 3-P
RDT724 / RDT711 / RDT708 Funktion  Die Verbindung von Eingang 1 auf den gewünschten Sollwert wird mit Konfiguration Par.E7x2 eingestellt.  Die Verbindung von Eingang 2 auf den gewünschten Istwert wird mit Par.E7x3 eingestellt.  Das gesamte Proportionalband Xp wird mit Par.E7x8 eingestellt.
Seite 94 RDT724 / RDT711 / RDT708 Funktion  Minimale Einschaltzeit für einen Stellimpuls 1 Sek.  Minimale Ausschaltzeit für einen Stellimpuls 1 Sek.  Minimale Pause zwischen Stellbefehl mit Richtungswechsel 1 Sek.  Abtastrate der gesamten Regelung 1 Sek.  Typische Periodendauer Mitte Proportionalband ca.
Seite 95: Analogmodule Am
RDT724 / RDT711 / RDT708 Funktion S:= S + E1 Funktion Wenn S  Par.E7x4 dann Y:= 1 S:= S - Par.E7x4 Sonst Y:= 0 Abb. 47: AD Wandler 6.5.10 Analogmodule AM 6.5.10.1 Definition  Diese Module können als Regler oder zur Bearbeitung von Analogsignalen eingesetzt werden.
Seite 96 RDT724 / RDT711 / RDT708 Funktion E8x0 AM1 Funktion Funktionsdefinition 0..44 Parameter E8x1 AM1 Eing. 1 Verbindung Eingang 1 61..9999 E8x2 AM1 Eing. 2 Verbindung Eingang 2 61..9999 E8x3 AM1 Eing. A Verbindung Eingang A 61..9999 E8x4 AM1 Wert 8x4 Wertvorgabe Par.E8x4...
Seite 97: Abb. 49: P Regler
RDT724 / RDT711 / RDT708 Funktion Abb. 49: P Regler 6.5.10.3 E810=2, PI Regler (Proportional- + Integralregler)  Proportional- und Integralregler werden für Regelkreise eingesetzt.  Der Eingang 1 dient als Sollwerteingang w, der Eingang 2 als Istwerteingang x. ...
Seite 98: Abb. 50: Pi Regler
RDT724 / RDT711 / RDT708 Funktion Abb. 50: PI Regler 6.5.10.4 E810=3, PID Regler (Proportional- + Integral- + Differentialregler)  PID Regler werden für Regelkreise eingesetzt.  Der Eingang 1 dient als Sollwerteingang w, der Eingang 2 als Istwerteingang x.
Seite 99: Abb. 51: Pid Regler
RDT724 / RDT711 / RDT708 Funktion Abb. 51: PID Regler 6.5.10.5 E810=4, Integrator (Integration eines Analogwertes) Y =  E1. Y = Yalt + (E1 * Par.E8x4 / 100)   Die Aufsummierung von Eingang 1 erscheint am Ausgang Y. Der addierte Wert ist mit Par.E8x4 skalierbar.
Seite 100: Abb. 53: Pt1 Glied
RDT724 / RDT711 / RDT708 Funktion 6.5.10.6 E810=5, PT1 Glied (Dämpfung eines Analogwertes)  Y = (E1 + (Par.E8x6 * Yalt)) / (Par.E8x6 + 1)  Das Signal vom Eingang E1 erscheint am Ausgang Y gedämpft, mit Verstärkungsfaktor 1.00. ...
Seite 101: Abb. 54: Wischiebung
RDT724 / RDT711 / RDT708 Funktion Abb. 54: WiSchiebung 6.5.10.9 E810=13, SoSchiebung (Sommer-Sollwertschiebung)  Y = E1 + ((E2 - Par.E8x4) * Par.E8x5) YE1  Der Sollwert wird bei Eingang 1, die Bezugstemperatur bei Eingang 2, zugeführt.  Der geschobene Sollwert wird am Ausgang Y abgegeben.
Seite 102: Abb. 56: Heizkurve
RDT724 / RDT711 / RDT708 Funktion  Die Begrenzungen Par.E8x8 , E8x9 sind wirksam. Ausgeblendet: Par.E8x3, E8x6, E8x7. Abb. 56: Heizkurve 6.5.10.11 E810=15, Sequenz inc (Sequenz increasing für Ein- + Ausgänge)  Y = (E1 - Par.E8x4) * ((Par.E8x8 - Par.E8x9) / Par.E8x5)) + Par.E8x9 ...
Seite 103: Abb. 58: Umschalter
RDT724 / RDT711 / RDT708 Funktion Abb. 58: Umschalter 6.5.10.13 E810=21, Umschalter (Umschalten eines Analogwertes)  Y = E1 oder E2. Mit dem Steuersignal von Eingang A wird wahlweise der Eingang 1 (A="0") oder der Eingang 2 (A="1") auf den Ausgang Y übertragen.
Seite 104 RDT724 / RDT711 / RDT708 Funktion  Der Eingang A wird nicht verwendet.  Ausgeblendet: Par.E8x3, E8x4, E8x5, E8x6, E8x7. 6.5.10.18 E810=35, Multiply (Multiplikation zweier Analogwerte)  Y = E1 * E2 * Par.E8x4 / 100. Das skalierte Produkt der Eingänge 1 und 2 erscheint am Ausgang Y.
Seite 105: Tab. 7: Hx Gehalt
RDT724 / RDT711 / RDT708 Funktion 6.5.10.21 E810=41, hx Gehalt x (Wassergehalt der Luft in g/kg Trockenluft)  Die nachfolgende Tabelle ist die Grundlage der Berechnungen bei den hx-Tabelle Funktionen E8x0=41..44.  Der Rechenbereich liegt im Temperaturbereich von -20..50°C und Feuchtebereich von 0..100%rF.
Seite 106 RDT724 / RDT711 / RDT708 Funktion 6.5.10.23 E810=42, hx Aufnahme (Wasseraufnahme der Luft in g/kg Trockenluft)  Die Wasseraufnahme von Luft rechnet sich aus der Differenz von Sättigung (x bei 100%rF) und Wassergehalt.  - x.  Y = x...
Seite 107: Funktionen Der Managementebene
Kommunikation möglich ist. 6.6.1.3 OEM Bei Par.M010 werden OEM spezifische Verhaltensweisen für das Gerät bestimmt. Diese Vorwahl ist nur der Fr. Sauter AG und dem entsprechenden OEM bekannt. Er wird mit dem Laden der Werkseinstellung nicht zurückgestellt.
Seite 108: Schaltuhr
Parameterbereich M410-M429 6.6.3.1 Uhrzeit Quelle Bei Par.M410 bietet sich die Möglichkeit, die Uhrzeit von einer externen Masteruhr zu nehmen. Dies ist möglich, wenn ein RDT724 als Modbus- Master agiert und dem Slave RDT724 die Uhrzeit übermittelt. 6.6.3.2 Übersteuern der Schaltuhr Bei Par.M420-M429 kann eine Übersteuerung des Schaltzustandes der...
Seite 109: Abb. 59: Alarmkanäle
RDT724 / RDT711 / RDT708 Funktion  Bei Par.M6x8 kann eine Ansprechverzögerung für den Alarmausgang Y vorgegeben werden. Abb. 59: Alarmkanäle M6x0 A1 Funktion Funktionsdefinition 0..34 Parameter M6x1 A1 Wirk. Y Wirkungssinn Ausgang Y 0..1 M6x2 A1 Wirk. A Wirkungssinn Eingang A 0..1...
Seite 110: Datenlogger
RDT724 / RDT711 / RDT708 Funktion Der Alarmspeicher ist bei Par.D900-D909 zu finden. Die Alarme sind darin in der Reihenfolge des Auftretens aufgelistet, d.h. bei D900 ist der jüngste Alarm eingetragen. Das eingetragene Datum entspricht dem erstmaligen Auftreten des Alarms nach einer "OK" Phase. Am Ende des Alarmspeichers erhält man die Aufforderung zur wahlweisen Löschung des Alarmspeichers.
Seite 111: Abb. 60: Datenloggerkanäle
RDT724 / RDT711 / RDT708 Funktion Eine Änderung bei den Parametern M900, M901, M902, M905, M907, M910, M920, M930, M940, M950 löscht die Einträge aller Datenloggerkanäle und die Aufzeichnungen werden gestoppt. 6.6.5.2 Datenloggerkanäle  Es sind 5 Datenloggerkanäle möglich, M910-M959.
Seite 113: Kommunikation
Com1 Service-Schnittstelle 7.2.1 Konzept Die Service-Schnittstelle ist bei allen RDT724 vorhanden und für den temporären Anschluss eines Reglers an einen PC vorgesehen. Diese Schnittstelle hat 5V (TTL) Pegel und ist galvanisch nicht getrennt. Der Anschluss an den PC erfolgt ausschliesslich über das entsprechende Schnittstellenkabel (Zubehör 0313991 001).
Seite 114: Eigenschaften
RDT724 / RDT711 / RDT708 Kommunikation 7.2.3 Eigenschaften Punkt zu Punkt Verbindung, Full Duplex. Struktur Receive Signaleingang am RDT724 Signale Transmit Signalausgang am RDT724 Zubehör 0313991 001 ca. 2.5 Meter Leitungslänge Datenübertragungsgeschwindigkeit parametrierbar von 2400..38400 Baud. Baud Rate 7.2.4 Anschluss Siehe in der PDS des jeweiligen Reglers.
Seite 115: Buseigenschaften
RDT724 / RDT711 / RDT708 Kommunikation DIP-Schalter Schema Busabschluss abgeschaltet Busabschluss eingeschaltet Schema 1 Busabschluss eingeschaltet Schema 2, nach DIN19245 7.3.4 Buseigenschaften EIA - RS485, siehe auch DIN19245 Teil 1, Half Duplex. Busstruktur Linie, an beiden Enden mit dem Wellenwiderstand abgeschlossen, keine Abzweigungen, Stichleitungen zu den Teilnehmern kleiner als 3m.
Seite 116: Bus Verdrahtung
RDT724 / RDT711 / RDT708 Kommunikation 7.3.5 Bus Verdrahtung Abb. 61: Bus-Verdrahtung RS485 Bus Anschlüsse am RDT724F022: Klemme 35 Abschirmung Klemme 36 Signal B Klemme 37 Signal A Klemme 38 5V isoliert (wird nicht verwendet) Die Abschirmung soll an einer Stelle im Schaltschrank an Erde gehängt werden.
Seite 117: Buskabel
RDT724 / RDT711 / RDT708 Kommunikation 7.3.6 Buskabel Nachfolgend einige Hinweise zur Auswahl eines geeigneten Buskabels für die RS485-Busverbindung. Der Bus ist nach den RS485 Richtlinien als Linienbus ohne Abzweigungen auszuführen. Stichleitungen zu den maximal 64 Teilnehmern dürfen bis zu 3 Meter lang sein.
Seite 118: Modbus
RDT724 / RDT711 / RDT708 Kommunikation Modbus 7.4.1 Protokoll Modbus wurde von "Modicon Inc., Industrial Automation Systems, North Andower, Massachusetts" entwickelt und vertrieben. Beim RDT724F022 wird das Modbus RTU-Protokoll verwendet. Die Betriebsweise ist Master - Slave, d.h. es gibt einen einzigen fixen Master im Bussystem.
Seite 119: Erweiterung Der Ein- /Ausgänge
RDT724 / RDT711 / RDT708 Kommunikation S1..S5 = ON ! Adr. = 31 Slave2- RDT724F022 S12 = ON ! Modbus S9 = ON ! 9600 Baud Anlageschema Abb. 62: Anlageschema 7.4.3.1 Erweiterung der Ein- /Ausgänge (Adr. 2) und D2 (Adr. 2) sollen auf LM1 (Adr.
Seite 120: Abb. 64: Anlageschema
RDT724 / RDT711 / RDT708 Kommunikation Anlageschema Abb. 64: Anlageschema 7.4.3.3 Masteruhr Uhr1 (Master-Uhr, Master-RDT724F022, Adr. 1) soll auf Uhr (Slave-Uhr, Beschreibung Slave-RDT724F022, Adr. 2) übergeben werden. Uhr2 = Uhr1 Gleichung Anlageschema Abb. 65: Anlageschema 7.4.4 Spezifikation für den RDT724F022 7.4.4.1...
Seite 121: Einstellungen
RDT724 / RDT711 / RDT708 Kommunikation  Pro Meldung lassen sich bis zu 127 Wörter (254 Byte) abfragen  Schnittstelle: COM2 (RS485) 7.4.4.2 Einstellungen  9600 baud (Voreinstellung; andere Einstellung möglich auf RDT724F022)  8 Datenbits  Kein Paritätsbit ...
Seite 122: Tab. 8: Meldungscodes Und -Formate
RDT724 / RDT711 / RDT708 Kommunikation Funktionscode Name 0x06 Slave-Gerät beschäftigt Tab. 8: Meldungscodes und -formate 7.4.4.6 Berechnung des Modbus-Indexes  Die MMI der Datenpunkte in RDT724F022 sind im Kapitel „Parameter“ definiert  Eine Liste mit sämtlichen Datenpunkten, Domain-Indizes und Domain- Strukturen findet sich im anschliessenden Kapitel „Liste der Datenpunkte“.
Seite 123: Beispiele
RDT724 / RDT711 / RDT708 Kommunikation Index A110 = (2000 + 110 ) * 2 = 4220 Domains Länge [Wörter] Domain-Offset Uhrzeit / Datum, Domain 0xa 0xa000 Kopfdaten des Datenloggers 0xa100 Texte (Alarme) 0xb000 Kurztexte 0xb231 Texte (Modem) 0xb500 Kurztexte (schreibgeschützt)
Seite 124 RDT724 / RDT711 / RDT708 Kommunikation Feldname Beispiel Hinweis CRC (16 bit, Hi) 0xc9 Antwort OK Slave-Adresse 0x01 Funktionscode 0x03 Bytezahl 0x08 2 Datenpunkte => 4 Wörter => 8 Byte Daten 0x42 Parameter M001: MSB (höchstwertiges Bit) Daten 0xca Daten...
Seite 125 RDT724 / RDT711 / RDT708 Kommunikation Feldname Beispiel Hinweis CRC (16 bit, Lo) 0xc8 CRC (16 bit, Hi) 0x23 Antwort OK Slave-Adresse 0x01 Funktionscode 0x03 Bytezahl 0x0c 2 Domains => 6 Wörter => 12 Byte Daten 0x18 Schaltpunkte Kanal 2, Samstag, Byte-Index 0...
Seite 126 RDT724 / RDT711 / RDT708 Kommunikation 7.4.5.3 Datenpunkte schreiben Feldname Beispiel Hinweis Abfrage Slave-Adresse 0x01 Funktionscode 0x10 Startindex Hi 0x1f Startindex Lo 0x42 Parameter M001 (8002 = 0x1f42) Wörterzahl Hi 0x00 Wörterzahl Lo 0x04 2 Datenpunkte => 8 Byte => 4 Wörter...
Seite 127 RDT724 / RDT711 / RDT708 Kommunikation Feldname Beispiel Hinweis Antwort bei Fehler Slave-Adresse 0x01 Funktionscode 0x90 0x10 + 0x80 Fehlercode 0x03 Unzulässiger Datenwert CRC (16 bit, Lo) 0x0c CRC (16 bit, Hi) 0x01 7.4.5.4 Domain schreiben Feldname Beispiel Hinweis Abfrage...
Seite 128: Zeitablauf
RDT724 / RDT711 / RDT708 Kommunikation Antwort OK Feldname Beispiel Hinweis Slave-Adresse 0x01 Funktionscode 0x10 Startindex Hi 0xc0 Startindex Lo 0x8f Schaltpunkte Kanal 2, Samstag (0xc08f) Punktezahl Hi 0x00 Punktezahl Lo 0x06 2 Domains => 12 Byte => 6 Wörter...
Seite 129: Datenpunktindex-Tabellen
RDT724 / RDT711 / RDT708 Kommunikation  Keine Zahl (Not a Number) Abkürzungen  Spezialmodul (Special Module)  Logikmodul (Logical Module)  Konvertiermodul (Converter Module)  Analogmodul (Analog Module)  Im vorliegenden Dokument sind Hexadezimalwerte durch ein Allgemeine vorangestelltes „0x“ gekennzeichnet. So steht beispielsweise die Definitionen Hexadezimalzahl 0ax für den Dezimalwert 10.
Seite 130: Parameter Der Grund-Ebene
RDT724 / RDT711 / RDT708 Kommunikation 7.4.8.1 Grund-Ebene anzeigen Pos. Mod. Pos. Mod. Pos. Mod. Pos. Mod. Pos. Mod. index index index index index 1 top 13202 2 top 13204 3 top 13206 4 top 13208 5 top 13210 13402 2 bot.
Seite 131 RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index D211 D212 D213 D214 428 D215 D216 D220a 13062 D220b 13064 D220c 13066 D220d 13068 D221a 13070 D221b 13072...
Seite 132: Parameter Der Hand-Ebene
RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index D801 1602 D802 1604 D803 1606 D804 1608 D805 1610 D806 1612 D807 1614 D808 1616 D809 1618 D811...
Seite 133: Tab. 14: Datenpunktindex-Tabellen
RDT724 / RDT711 / RDT708 Kommunikation H528a 13022 H528b 13024 H528c 13026 H528d 13028 H529a 13030 H529b 13032 Tab. 14: Datenpunktindex-Tabellen I) Manuellen Modus einstellen (0, 1) 7.4.8.4 Parameter der Anwendungs-Ebene Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par.
Seite 134 RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index A130 4260 A131 4262 A132 4264 A133 4266 A134 4268 A135 4270 A136 4272 A137 4274 A138 4276 A140...
Seite 135: Tab. 15: Datenpunktindex-Tabellen
RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index A420 4840 A421 4842 A424 4848 A425 4850 A426 4852 A427 4854 A428 4856 A430 4860 A431 4862 A434...
Seite 136 RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index P580 5160 P581 5162 P582 5164 P583 5166 P584 5168 P585 5170 P586 5172 P587 5174 P588 5176 P590...
Seite 137: Tab. 16: Datenpunktindex-Tabellen
RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index P790 5580 P791 5582 P792 5584 P793 5586 P794 5588 P795 5590 P796 5592 P797 5594 P798 5596 P799...
Seite 138 RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index E310 6620 E311 6622 E312 6624 E313 6626 E314 6628 E315 6630 E316 6632 E317 6634 E318 6636 E320...
Seite 139 RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index E540 7080 E541 7082 E542 7084 E543 7086 E544 7088 E545 7090 E546 7092 E547 7094 E548 7096 E550...
Seite 140 RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index E710 7420 E711 7422 E712 7424 E713 7426 E714 7428 E715 7430 E716 7432 E717 7434 E718 7436 E720...
Seite 141: Tab. 17: Datenpunktindex-Tabellen
RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index E870 7740 E871 7742 E872 7744 E873 7746 E874 7748 E875 7750 E876 7752 E877 7754 E878 7756 E879...
Seite 142: Tab. 18: Datenpunktindex-Tabellen
RDT724 / RDT711 / RDT708 Kommunikation 7.4.8.6 Parameter Management-Ebene Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index 8002 8004 8006 8008 M001 M002 M003 M004 8020 M010 8206 M103 8400 8402 8404 8406...
Seite 143: Weitere Datenpunkte (Schreibgeschützt)
RDT724 / RDT711 / RDT708 Kommunikation 7.4.8.7 Weitere Datenpunkte (schreibgeschützt) Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index 12202 12204 12206 12208 12210 12212 12214 12216 12218 CLK) 13812 13814 13816 SAL) 13840...
Seite 144: Erweiterungsmodule, Eingabe (Überschreibbar)
RDT724 / RDT711 / RDT708 Kommunikation E) Analog-Eingangsmodul, D) Digital-Eingangsmodul, SM) Ausgangsmodul SM, LM) Ausgangsmodul LM, CM) Ausgangsmodul CM, AM) Ausgangsmodul AM. 7.4.8.9 Erweiterungsmodule, Eingabe (überschreibbar) Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index...
Seite 145: Tab. 21: Datenpunktindex-Tabellen
RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index 12770 12772 12774 12776 12778 AM10 12780 AM11 12782 AM12 12784 AM13 12786 AM14 12788 AM15 12790 AM16 12792...
Seite 146: Tab. 22: Datenpunktindex-Tabellen
RDT724 / RDT711 / RDT708 Kommunikation 7.4.8.10 Managementmodule, Eingabe (überschreibbar) Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index AL1) 13882 13884 13886 13888 13890 13892 13894 13896 13898 AL2) 13902 13904 13906 13908...
Seite 147: Modultexte (E0X2, E0X6) Anzeigen: Kurztext-Domain (Überschreibbar)
RDT724 / RDT711 / RDT708 Kommunikation 7.4.9.2 Modultexte (E0x2, E0x6) anzeigen: Kurztext-Domain (überschreibbar) Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index E0x2 E012 45617 E022 45626 E032 45635 E042 45644 E052 45653 E062...
Seite 148: Tab. 28: Schaltpunkte-Domain: Modbus-Index
RDT724 / RDT711 / RDT708 Kommunikation Par. Mod. Par. Mod. Par. Mod. Par. Mod. Par. Mod. index index index index index M51x M517 46812 M518 46829 Tab. 27: Modem-/Alarmtexte: Text-Domain Text-Domain: Inhalte, Länge = 34 Zeichen = 17 Wörter (Zeichenkette aus 32 Zeichen + 2 * 0 als Abschlusszeichen) 7.4.9.6 Schaltpunkte-Domain: Modbus-Index...
Seite 149: Tab. 30: Datenlogger-Domains
RDT724 / RDT711 / RDT708 Kommunikation 1) Bedeutung der unter Einschaltzeitpunkt 2) Bedeutung der unter angegebenen Werte: Ausschaltzeitpunkt angegebenen Werte: 00:00 0x80 + 0: 00:00 00:15 0x80 + 1: 00:15 00:30 0x80 + 2: 00:30 23:30 0x80 + 94: 23:30...
Seite 150: Domain Der Datenlogger-Daten: Modbus-Index (0Xd000
RDT724 / RDT711 / RDT708 Kommunikation Domain der Datenlogger-Daten: Modbus-Index (0xd000... / 53248) 1. Wert 0xd000 / 2. Wert 0xd068 / 3. Wert 0xd0d0 / 4. Wert 0xd138 / 5. Wert 0xd1a0 / 53248 53352 53456 53560 53664 6. Wert 0xd208 / 7.
Seite 151: Erläuterungen Zum Masterbetrieb
RDT724 / RDT711 / RDT708 Kommunikation 7.4.10 Erläuterungen zum Masterbetrieb Master-Verarbeitung eines Datenpunkt:  Lesen (Source = Quelle) eines Datenpunktes xx auf Modbus-Knoten nn (z.B. M800 = xx.nn),  Schreiben (Destination = Ziel) des Datenpunkts yy auf Modbus-Knoten mm (z.B. M801 = yy.mm) Der Master verarbeitet zyklisch (typische Zykluszeit: 0.5..1s) die Parameter...
Seite 152: Flexotron700-Com Bedienungssoftware
RDT724 / RDT711 / RDT708 Kommunikation flexotron700-com Bedienungssoftware 7.5.1 Konzept  Alle Regler des Sortiments flexotron 700 können über die Serviceschnittstelle und dem entsprechenden Schnittstellenkabel (Zubehör 0313991 991) an einen PC angeschlossen werden. Auf dem PC wird die Software flexotron700-com installiert. Damit lässt sich die Regler bequem parametrieren.
Seite 153: Parameter
RDT724 / RDT711 / RDT708 Parameter Parameter *=Die Werkseinstellung wird von der Applikation bestimmt. Grund-Ebene Parameterbereich D000-D999 (D=0) 8.1.1 MMI für Applikationsebene 8.1.1.1 Grundanzeige Displayanzeige Funktion Bereich Einheit Werk Sollwert 20.0°C Beispiel für Grundanzeige 1 Istwert 19.6°C Grundanzeige 1 Grundanzeige 2...
Seite 154: Tab. 33: Mmi Für Applikationsebene: Grundanzeige
RDT724 / RDT711 / RDT708 Parameter Language/Sprache Sprache wählen Deutsch Deutsch Tab. 33: MMI für Applikationsebene: Grundanzeige Die Grundanzeige zeigt im Fehler- oder Alarmfall alternierend auch die Fehler- und Alarmmeldungen. 8.1.1.2 Sollwerte Displayanzeige Funktion Bereich Einheit Werk D111:Sollwert 1 Einstellung Zone 1, Sollwert 1 Sollwert "Normal"...
Seite 155: Tab. 34: Mmi Für Applikationsebene: Sollwerte
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk D118:Hilfs SW Anzeige Zone 1, Sollwert -50.0..300.0 °C, %rF, % Hilfsregler nur bei Kaskaden 20.0°C D121:Z2Sollwert1 Einstellung Zone 2, Sollwert 1 Sollwert "Normal" 20.0°C -50.0..300.0 °C 20.0 D122:Z2Sollwert2 Einstellung Zone 2, Sollwert 2 Sollwert "Reduziert"...
Seite 156: Tab. 35: Mmi Für Applikationsebene: Istwerte Analogeingänge
RDT724 / RDT711 / RDT708 Parameter 8.1.1.3 Istwerte Analogeingänge Anzeige erfolgt nur bei analoger Verwendung und nicht "Ungenutzt". Bei Schluss oder Bruch wird der Simulationswert gezeigt. Vermerk "Sim" vor der Wertanzeige! Displayanzeige Funktion Bereich Einheit Werk D201:Eingang E1 Eingang E1, Istwert kalibriert -50.0..300.0 °C, %rF, %...
Seite 157: Tab. 36: Mmi Für Applikationsebene: Istwerte Analogausgänge
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk D213:Ausgang Y3 Ausgang Y3, Position 0.0..123.0 %, 1%=0.1V 40.0%x0.1V D214:Ausgang Y4 Ausgang Y4, Position 0.0..123.0 %, 1%=0.1V 40.0%x0.1V D215:Ausgang Y5 Ausgang Y5, Position 0.0..123.0 %, 1%=0.1V 40.0%x0.1V D216:Ausgang Y6 Ausgang Y6, Position 0.0..123.0...
Seite 158: Tab. 38: Mmi Für Applikationsebene: Fehler
RDT724 / RDT711 / RDT708 Parameter 8.1.1.6 Fehler Displayanzeige Funktion Bereich Einheit Werk D290:E2 Schluss Eingang 2 Kurzschluss Unterbruch 19:10 26.08.2005 Erstmaliges Auftreten nach i.O. Kurzschluss D291:E1 Bruch Eingang 1 Unterbruch Unterbruch 18:47 26.08.2005 Erstmaliges Auftreten nach i.O. Kurzschluss D292:E3 Schluss...
Seite 159: Tab. 40: Mmi Für Applikationsebene: Schaltuhr-Kanal 1
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 1:Tag Tagesuhr mit 2 Schaltpunkten 2:Tag Tagesuhr mit 6 Schaltpunkten 3:Woche Wochenuhr mit 2 Schaltpunkten 4:Woche Wochenuhr mit 6 Schaltpunkten 11:Tag+F Tagesuhr mit 2 Schaltp. + Ferien 12:Tag+F Tagesuhr mit 6 Schaltp. +...
Seite 160: Tab. 41: Tagesuhr Mit 2 Oder 6 Schaltpunkten
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk D416:Uhr K1 Uhr-Kanal 1, Schaltpunkt 6 0:15..24:00 - -:- - (Mo-So) --:-- Tab. 41: Tagesuhr mit 2 oder 6 Schaltpunkten Displayanzeige Funktion Bereich Einheit Werk Wochenuhr mit 2 oder 6 Schaltpunkten D411:Uhr K1...
Seite 161: Tab. 43: Ferien
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk D482:Uhr K1 F1 Uhr-Kanal 1, Ferienblock 1 00.00..31.12 00.00 04.09 D483:Uhr K1 F2 Uhr-Kanal 1, Ferienblock 2 00.00..31.12 00.00 00.00 D484:Uhr K1 F2 Uhr-Kanal 1, Ferienblock 2 00.00..31.12 00.00 00.00...
Seite 162: Tab. 44: Mmi Für Applikationsebene: Schaltuhr-Kanal 2
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 3:Woche Wochenuhr mit 2 Schaltpunkten 4:Woche Wochenuhr mit 6 Schaltpunkten 11:Tag+F Tagesuhr mit 2 Schaltp. + Ferien 12:Tag+F Tagesuhr mit 6 Schaltp. + Ferien 13:Woche+F 2SP Wochenuhr mit 2 Sch. + Ferien 14:Woche+F 6SP Wochenuhr mit 6 Sch.
Seite 163: Tab. 46: Wochenuhr Mit 2 Oder 6 Schaltpunkten
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk Wochenuhr mit 2 oder 6 Schaltpunkten D511:Uhr K2 Mo Uhr-Kanal 2, Schaltpunkt 1 0:00..23:45 06:00 (Mo), 06:15 D512:Uhr K2 Mo Uhr-Kanal 2, Schaltpunkt 2 0:15..24:00 22:00 (Mo), 22:00 D513:Uhr K2 Mo Uhr-Kanal 2, Schaltpunkt 3 0:00..23:45...
Seite 164: Tab. 47: Ferien
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk D585:Uhr K2 F3 Uhr-Kanal 2, Ferienblock 3 00.00..31.12 00.00 00.00 D586:Uhr K2 F3 Uhr-Kanal 2, Ferienblock 3 00.00..31.12 00.00 00.00 D587:Uhr K2 F4 Uhr-Kanal 2, Ferienblock 4 00.00..31.12 00.00 00.00...
Seite 165: Tab. 48: Mmi Für Applikationsebene: Schaltuhr-Kanal 3
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 14:Woche+F 6SP Wochenuhr mit 6 Sch. + Ferien D601:Uhr K3 Mode Schaltuhrkanal 3, Mode 1..3 1:Auto Automatikbetrieb gemäss Uhr 2: Aus Dauernd "Aus" 3: Ein Dauernd "Ein" Tab. 48: MMI für Applikationsebene: Schaltuhr-Kanal 3...
Seite 166: Tab. 50: Wochenuhr Mit 2 Oder 6 Schaltpunkten
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 22:00 D613:Uhr K3 Mo Uhr-Kanal 3, Schaltpunkt 3 0:00..23:45 - -:- - (Mo) --:-- D614:Uhr K3 Mo Uhr-Kanal 3, Schaltpunkt 4 0:15..24:00 - -:- - (Mo) --:-- D615:Uhr K3 Mo Uhr-Kanal 3, Schaltpunkt 5 0:00..23:45...
Seite 167: Mmi Für Erweiterungsebene
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk D687:Uhr K3 F4 Uhr-Kanal 3, Ferienblock 4 00.00..31.12 00.00 00.00 D688:Uhr K3 F4 Uhr-Kanal 3, Ferienblock 4 00.00..31.12 00.00 00.00 D689:Uhr K3 F5 Uhr-Kanal 3, Ferienblock 5 00.00..31.12 00.00 00.00...
Seite 168: Tab. 52: Sollwerte Für Erweiterungsebene
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk D616:Uhr K3 Mo Uhr-Kanal 3, Schaltpunkt 6 0:15..24:00 - -:- - (Mo) --:-- Tab. 52: Sollwerte für Erweiterungsebene Displayanzeige Funktion Bereich Einheit Werk D801:Sollwert 1 Einstellung Sollwert 1 -50.0..300.0 20.0...
Seite 169: Mmi Für Managementebene
RDT724 / RDT711 / RDT708 Parameter 8.1.3 MMI für Managementebene 8.1.3.1 Alarme Displayanzeige Funktion Bereich Einheit Werk D900:Alarm A2 Alarmkanal 2 10:00 21.09.2005 Erstmaliges Auftreten nach i.O. D901:Alarm A1 Alarmkanal 1 09:21 21.09.2005 Erstmaliges Auftreten nach i.O. D902:Alarm A8 Alarmkanal 8 09:20 21.09.2005...
Seite 170: Fixieren Der Analogausgänge
RDT724 / RDT711 / RDT708 Parameter 8.2.2 Fixieren der Analogausgänge Displayanzeige Funktion Bereich Einheit Werk H351:Ausgang Y1 Analogausgang Y1 0..1 0:Freigeben Freigegeben (aktiv) 1:Fixieren Fixiert (halten) H352:Ausgang Y2 Analogausgang Y2 0..1 0:Freigeben Freigegeben (aktiv) 1:Fixieren Fixiert (halten) H353:Ausgang Y3 Analogausgang Y3 0..1...
Seite 171: Fixieren Der Relaisausgänge
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk H403:Relais R3 Setzen Relais R3 0..1 0: Aus Relais ausschalten, offen 1: Ein Relais einschalten, zu H404:Relais R4 Setzen Relais R4 0..1 0: Aus Relais ausschalten, offen 1: Ein...
Seite 172: Tab. 59: Fixieren Der Relaisausgänge
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk H456:Relais R6 Relaisausgang R6 0..1 0:Freigeben Freigegeben (aktiv) 1:Fixieren Fixiert (halten) Tab. 59: Fixieren der Relaisausgänge 8.2.5 Status digital genutzter Ein- und Ausgänge (wie Par.D220..D229) Die Anzeige erfolgt bei digitaler Verwendung.
Seite 173: Tab. 61: Grundkonfiguration Der Applikation
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk A001:Applikation Applikation wählen 0..999 0:Keine Keine Applikation gewählt 101:TV H 6Z Festwert Temp. Vorlauf, Heizen 6Z 112:TV H 2Z 2P Festwert Temp. Vorlauf, Heizen 2Z 201:TZ H Festwert Temp. Zuluft, Heizen 202:KTR HK Kaskade Temp.
Seite 174: Konfiguration Analogeingänge Der Applikation
RDT724 / RDT711 / RDT708 Parameter 8.3.1.2 Konfiguration Analogeingänge der Applikation Es erscheinen nur Analogeingänge, welche von der Applikation belegt werden können! Displayanzeige Funktion Bereich Einheit Werk E110:E1 Funktion Analogeingang E1 (E1) Funktion 0..9999 0:Ungenutzt Ausgang "0" 1:Temp.PTC1k Temperaturfühler PTC 1K 2:Temp.Pt1000...
Seite 175 RDT724 / RDT711 / RDT708 Parameter 55:Druck XPES Druck-SW-Geber XPESF001 60:Temp.EXG Temp.-SW-Geber 0-10V, Korr 61:Temp.EXG Temp.-SW-Geber 0-10V 62:Feuch.EXG Feuchte-SW-Geber 0-10V, Korr 63:Feuch.EXG Feuchte-SW-Geber 0-10V 64:Druck EXG Druck-SW-Geber 0-10V, Korr 65:Druck EXG Druck-SW-Geber 0-10V 101:Aktiv bei  Digitaleingang, low aktiv, inv.
Seite 176: Konfiguration Digitaleingänge Der Applikation
RDT724 / RDT711 / RDT708 Parameter (A110=12) 0.0..100.0 50.0 (A110=13) 0.0..100.0 50.0 A116:E1 Kal.Min E1 Kalibrierung SW-Geber Min. 10.2°C (A110=11, 30) -50.0..300.0 °C 10.0 (A110=10, 14) -50.0..50.0 -3.0 (A110=12, 31) 0.0..100.0 (A110=13, 32) 0.0..100.0 A117:E1 Kal.Temp E1 Kalibrierung Temperaturen -50.0..300.0 °C...
Seite 177: Tab. 63: Konfiguration Der Digitaleingänge Der Applikation
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 102:Aktiv bei  Digitaleingang, high aktiv 9999:Bus Eingang vom Bus A220:D2 Funktion Digitaleingang D2 (D2) Funktion 0..9999 0:Ungenutzt Keine Anwendung, Ausgang "0" 101:Aktiv bei  Digitaleingang, low aktiv, inv.
Seite 178: Tab. 64: Konfiguration Der Analogausgänge Der Applikation
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk A311:Y1 Wirkung Y1 Wirkungssinn des Ausgangs 0..1 0:Normal 0-10 0-10V 1:Invers 10-0 10-0V A312:Y1 Max Y1 Maximalbegrenzung Ausgang 0.0..123.0 %, [1%=0.1V] 123.0%x0.1V 123.0 A313:Y1 Min Y1 Minimalbegrenzung Ausgang 0.0..123.0 %, [1%=0.1V]...
Seite 179: Konfiguration Digitalausgänge Der Applikation
RDT724 / RDT711 / RDT708 Parameter 8.3.1.5 Konfiguration Digitalausgänge der Applikation Es erscheinen nur Digitalausgänge, welche von der Applikation belegt werden können! Displayanzeige Funktion Bereich Einheit Werk A410:R1 Funktion Relaisausgang 1 (R1) Funktion 0..2 0:Ungenutzt Kontakt offen 2:ApplDigital Fixer Digitalausgang gemäss Appl.
Seite 180: Parametrierung Der Applikation
RDT724 / RDT711 / RDT708 Parameter 8.3.2 Parametrierung der Applikation Parameterbereich P500-P999 (P=1) 8.3.2.1 Begrenzungen Direkt mit Sollwerten gekoppelt zur Einschränkung des Einstellbereichs: Displayanzeige Funktion Bereich Einheit Werk P500:SW1 Max SW1 Begrenzung Maximum 100.0°C Temperatur -50.0..300.0 °C 100.0 100.0%rF Feuchte 0.0..100.0...
Seite 181: Sollwertschiebung
RDT724 / RDT711 / RDT708 Parameter Par.P522-P523 Begrenzung 2 Par.P524-P525 Begrenzung 3 Par.P526-P527 Begrenzung 4 Par.P528-P529 Begrenzung 5 Par.P530-P531 Begrenzung 6 Par.P532-P533 Begrenzung 7 Par.P534-P535 Begrenzung 8 Par.P536-P537 Begrenzung 9 Par.P538-P539 Begrenzung 10 8.3.2.2 Sollwertschiebung Displayanzeige Funktion Bereich Einheit Werk...
Seite 182: Tab. 68: Sollwertverschiebung
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk P548:SWS1 Min SWS1 Min nach Schiebung 0.0°C Temperatur -50.0..300.0 °C 0.0%rF Feuchte 0.0..100.0 0.0% Druck 0.0..100.0 Tab. 68: Sollwertverschiebung Par.P550-P559 Sollwertschiebung Zone 2 Par.P560-P569 Sollwertschiebung Zone 3 Par.P570-P579 Sollwertschiebung Zone 4 Par.P580-P589 Sollwertschiebung Zone 5...
Seite 183: Tab. 69: Kaskade
RDT724 / RDT711 / RDT708 Parameter Tab. 69: Kaskade Par.P610-P619 Kaskade 2 Par.P620-P629 Kaskade 3 8.3.2.4 PID-Regler Displayanzeige Funktion Bereich Einheit Werk P631:PID1 P-Band PID 1 Proportional-Band Xp 10.0K Temperatur 0.0..100.0 10.0 5.0%rF Feuchte 0.0..100.0 50.0% Druck 0.0..100.0 50.0 P632:PID1 Tn PID 1 I-Anteil, Nachstellzeit Tn 0..999...
Seite 184: Tab. 72: Begrenzungsregler
RDT724 / RDT711 / RDT708 Parameter Par.P708-P709 Sequenz-Modul 5 Par.P710-P711 Sequenz-Modul 6 Par.P712-P713 Sequenz-Modul 7 Par.P714-P715 Sequenz-Modul 8 Par.P716-P717 Sequenz-Modul 9 Par.P718-P719 Sequenz-Modul 10 8.3.2.6 Begrenzungsregler Displayanzeige Funktion Bereich Einheit Werk P721:BR1 Soll Begrenzungs-Einsatzsollwert -50.0..150.0 °C 40.0°C 40.0 P722:BR1 P-Band P-Band der Begrenzung 0.0..100.0...
Seite 185: Tab. 74: Stützbetrieb Und Freie Nachtkühlung
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk P762:FN1 tr min Minimale Raumtemperatur -50.0..150.0 °C Stützb. 14.0°C 14.0 P763:FN1 SDiff Schaltdifferenz Stützbetrieb 0.0..100.0 2.0K P764:FN1 Neutral Neutralbereich FNK tr-ta -50.0..100.0 5.0K P765:FN1 EP SOff Einschaltpunkt Sollwert-Offset 0.0..100.0 2.0K...
Seite 186: Tab. 76: Zeitmodul
RDT724 / RDT711 / RDT708 Parameter 8.3.2.10 Zeitmodul Displayanzeige Funktion Bereich Einheit Werk P801:ZM1 Zeit Zeitmodul 1, Verzögerungszeit 0..9999 P809:ZM9 Zeit Zeitmodul 9, Verzögerungszeit 0..9999 Tab. 76: Zeitmodul 8.3.2.11 Variabeln (parametrierbare Werte) Displayanzeige Funktion Bereich Einheit Werk P811:Variable 1 Variable 1, frei verfügbar -999.99..
Seite 187 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 61:MP1 Applik. Messpunkt 1 der Applikation 69:MP9 Applik. Messpunkt 9 der Applikation 71:Uhr Kanal 1 Schaltuhr-Kanal 1 73:Uhr Kanal 3 Schaltuhr-Kanal 3 80:Sammelalarm Alarm, Sammelalarm 81:Alarm A1 Alarm-Kanal 1...
Seite 188 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 810:AM1 Analog Analogmodul 1 990:AM19 Analog Analogmodul 19 Eingang von Variabeln: 1171:D801 Wert Wertvorgabe von D801 1179:D809 Wert Wertvorgabe von D809 9999:Bus Eingang vom Bus E014:DM1 Format1 DM1 Zeile 1 Formatierung 0..100...
Seite 189 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 91:Sensorerror Sensorfehler 92:Systemerror Systemfehler Eingang von I/O: 110:Eingang E1 Eingang E1, digital 180:Eingang E8 Eingang E8, digital 210:Eingang D1 Digitaleingang D1 240:Eingang D4 Digitaleingang D4 310:Ausgang Y1 Ausgang Y1, digital...
Seite 190 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 71:Uhr Kanal 1 Schaltuhr-Kanal 1 73:Uhr Kanal 3 Schaltuhr-Kanal 3 80:Sammelalarm Alarm, Sammelalarm 81:Alarm A1 Alarm-Kanal 1 89:Alarm A9 Alarm-Kanal 9 90:Sammelerror Sammelfehler 91:Sensorerror Sensorfehler 92:Systemerror Systemfehler Eingang von I/O:...
Seite 191 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk Eingang von Variabeln: 1171:D801 Wert Wertvorgabe von D801 1179:D809 Wert Wertvorgabe von D809 9999:Bus Eingang vom Bus E018:DM1 Format2 DM1 Zeile 2 Formatierung 0..100 Ganzzahliger Wert, rechtsbündig Ganzzahliger Wert Eine Nachkommastelle 0.0°C...
Seite 192: Tab. 78: Displaymodule
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk Eingang von I/O: 110:Eingang E1 Eingang E1, digital 180:Eingang E8 Eingang E8, digital 210:Eingang D1 Digitaleingang D1 240:Eingang D4 Digitaleingang D4 310:Ausgang Y1 Ausgang Y1, digital 360:Ausgang Y6 Ausgang Y6, digital...
Seite 193: Konfiguration Analogeingänge Der Erweiterung
RDT724 / RDT711 / RDT708 Parameter 8.4.2 Konfiguration Analogeingänge der Erweiterung Es erscheinen nur Analogeingänge, welche in der Erweiterung frei verfügbar sind! Displayanzeige Funktion Bereich Einheit Werk E110:E1 Funktion Analogeingang E1 (E1) Funktion 0..9999 0:Ungenutzt Ausgang "0" 1:Temp.PTC1k Temperaturfühler PTC 1K 2:Temp.Pt1000...
Seite 194 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk Korr 55:Druck XPES Druck-SW-Geber XPESF001 60:Temp.EXG Temp.-SW-Geber 0-10V, Korr 61:Temp.EXG Temp.-SW-Geber 0-10V 62:Feuch.EXG Feuchte-SW-Geber 0-10V, Korr 63:Feuch.EXG Feuchte-SW-Geber 0-10V 64:Druck EXG Druck-SW-Geber 0-10V, Korr 65:Druck EXG Druck-SW-Geber 0-10V 101:Aktiv bei ...
Seite 195 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk (E110=52, 62) -50.0..50.0 -8.0 (E110=21, 41, 53, 63) 0.0..100.0 (E110=54, 64) -50.0..50.0 -10.0 (E110=22, 42, 55, 65) 0.0..100.0 (E110=24, 44) 0..2000 (E110=25, 45) 0.0..100.0 E114:E1 Kal.Max E1 Kalibrierung SW-Geber Maximum 3.8K...
Seite 196: Konfiguration Digitaleingänge Der Erweiterung
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk E117:E1 Kal.Temp E1 Kalibrierung Temperaturen -50.0..300.0 °C 29.2°C (E110=1-4, 6, 20, 40) (Korrektur Eingabe des tatsächlichen Istwert -15.0..15.0K) (0.0) E118:E1 Sim.Wert E1 Simulationswert bei Fühlerfehler 22.0°C (E110=1-4, 6, 40, 51) -50.0..300.0...
Seite 197: Konfiguration Analogausgänge Der Erweiterung
RDT724 / RDT711 / RDT708 Parameter E220:D2 Funktion Digitaleingang D2 (D2) Funktion 0..9999 0:Ungenutzt Keine Anwendung, Ausgang "0" 101:Aktiv bei  Digitaleingang, low aktiv, inv. 102:Aktiv bei  Digitaleingang, high aktiv 9999:Bus Eingang vom Bus E230:D3 Funktion Digitaleingang D3 (D3) Funktion 0..9999...
Seite 198 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 90:Sammelerror Sammelfehler 91:Sensorerror Sensorfehler 92:Systemerror Systemfehler Eingang von I/O: 110:Eingang E1 Eingang E1, digital 180:Eingang E8 Eingang E8, digital 210:Eingang D1 Digitaleingang D1 240:Eingang D4 Digitaleingang D4 310:Ausgang Y1...
Seite 199: Konfiguration Digitalausgänge Der Erweiterung
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 1:Invers 10-0 10-0V E312:Y1 Max Y1 Maximalbegrenzung 0.0..123.0 %, [1%=0.1V] 123.0 Ausgang 123.0%x0.1V E313:Y1 Min Y1 Minimalbegrenzung Ausgang 0.0..123.0 %, [1%=0.1V] 0.0%x0.1V E314:Y1 Tv Ein Y1 Einschaltverzögerung 0..9999 E315:Y1 Tv Aus Y1 Ausschaltverzögerung...
Seite 200 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk Eingang von Systemvariabeln: 61:MP1 Applik. Messpunkt 1 der Applikation 69:MP9 Applik. Messpunkt 9 der Applikation 71:Uhr Kanal 1 Schaltuhr-Kanal 1 73:Uhr Kanal 3 Schaltuhr-Kanal 3 80:Sammelalarm Alarm, Sammelalarm 81:Alarm A1...
Seite 201: Spezialmodule
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 9999:Bus Eingang vom Bus E411:R1 Wirkung R1 Wirkungssinn des Ausgangs 0..1 0:Normal NO Schliessfunktion 1:Invers NC Öffnerfunktion E414:R1 Tv Ein R1 Einschaltverzögerung 0..9999 E415:R1 Tv Aus R1 Ausschaltverzögerung 0..9999...
Seite 202 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einh. Werk 3:Zeit Wisch Zeitglied Wischfunktion 4:Zeit Puls Zeitglied Pulsformer 5:Zeit Pulsrt Zeitglied Pulsformer retriggerbar 11:Zähler s Zähler, Zeit (Sekunden) 12:Zähler h Zähler, Zeit (Stunden) 13:Zähler Puls Zähler, Impulszähler E511:SM1 Wirk.Y SM1 Wirkungssinn Ausgang Y 0..1...
Seite 203 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einh. Werk 240:Eingang D4 Digitaleingang D4 310:Ausgang Y1 Ausgang Y1, digital 360:Ausgang Y6 Ausgang Y6, digital 410:Relais R1 Relaisausgang R1 460:Relais R6 Relaisausgang R6 Eingang von Spezialmodulen: 510:SM1 Spezial Spezialmodul 1...
Seite 204: Tab. 83: Spezialmodule
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einh. Werk Eingang von I/O: 110:Eingang E1 Eingang E1, digital 180:Eingang E8 Eingang E8, digital 210:Eingang D1 Digitaleingang D1 240:Eingang D4 Digitaleingang D4 310:Ausgang Y1 Ausgang Y1, digital 360:Ausgang Y6 Ausgang Y6, digital...
Seite 205: Logikmodule
RDT724 / RDT711 / RDT708 Parameter Par.E540-E549 Spezialmodul 4 Par.E550-E559 Spezialmodul 5 Par.E560-E569 Spezialmodul 6 Par.E570-E579 Spezialmodul 7 Par.E580-E589 Spezialmodul 8 Par.E590-E599 Spezialmodul 9 Logikmodule  4 Eingänge digital, 1 Ausgang digital  z.B. Logiktore, Flip-flop Displayanzeige Funktion Bereich Einheit...
Seite 206 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 61:RS FlipFlop 2 Eingänge, Flip-flop Reset + 62:RS FF+Reset 3 Eingänge, Flip-flop 2 Reset + 71:Schritt 1 Eingang, Flip-flop Impuls 72:Schritt+Res 2 Eingänge, Flip-flop Impuls + Reset E611:LM1 Wirk.Y LM1 Wirkungssinn Ausgang Y 0..1...
Seite 207 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 91:Sensorerror Sensorfehler 92:Systemerror Systemfehler Eingang von I/O: 110:Eingang E1 Eingang E1, digital 180:Eingang E8 Eingang E8, digital 210:Eingang D1 Digitaleingang D1 240:Eingang D4 Digitaleingang D4 310:Ausgang Y1 Ausgang Y1, digital...
Seite 208 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 89:Alarm A9 Alarm-Kanal 9 90:Sammelerror Sammelfehler 91:Sensorerror Sensorfehler 92:Systemerror Systemfehler Eingang von I/O: 110:Eingang E1 Eingang E1, digital 180:Eingang E8 Eingang E8, digital 210:Eingang D1 Digitaleingang D1 240:Eingang D4...
Seite 209 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 80:Sammelalarm Alarm, Sammelalarm 81:Alarm A1 Alarm-Kanal 1 89:Alarm A9 Alarm-Kanal 9 90:Sammelerror Sammelfehler 91:Sensorerror Sensorfehler 92:Systemerror Systemfehler Eingang von I/O: 110:Eingang E1 Eingang E1, digital 180:Eingang E8 Eingang E8, digital...
Seite 210: Tab. 84: Logigmodule
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 71:Uhr Kanal 1 Schaltuhr-Kanal 1 73:Uhr Kanal 3 Schaltuhr-Kanal 3 80:Sammelalarm Alarm, Sammelalarm 81:Alarm A1 Alarm-Kanal 1 89:Alarm A9 Alarm-Kanal 9 90:Sammelerror Sammelfehler 91:Sensorerror Sensorfehler 92:Systemerror Systemfehler Eingang von I/O:...
Seite 211: Konvertermodule
RDT724 / RDT711 / RDT708 Parameter Par.E640-E549 Logikmodul 4 Par.E650-E559 Logikmodul 5 Par.E660-E569 Logikmodul 6 Par.E670-E579 Logikmodul 7 Par.E680-E589 Logikmodul 8 Par.E690-E599 Logikmodul 9 8.5.1 Konvertermodule  2 Eingänge analog, (2) Ausgänge digital  2-Punkt-Regler, 3-Punkt-Ausgänge Displayanzeige Funktion Bereich Einheit...
Seite 212 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 61:MP1 Applik. Messpunkt 1 der Applikation 69:MP9 Applik. Messpunkt 9 der Applikation Eingang von I/O: 110:Eingang E1 Eingang E1, analog 180:Eingang E8 Eingang E8, analog 310:Ausgang Y1 Ausgang Y1, analog...
Seite 213: Analogmodule
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk E714:KM1 SPunkt KM1 Schaltpunkt 2-Punkt- -100.0..300.0 50.0 Regler (SP) 50.0 E715:KM1 SDiff KM1 Schaltdifferenz (SD) 0.0..100.0 Symmetrisch zu SP E716:KM1 SOffset KM1 Schaltoffset (SO) -100.0..100.0 E717:KM1 Zeit KM1 Ventillaufzeit, 10..999...
Seite 214 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 11:Begrenzung Max.-Min. Begrenzung 12:WiSchiebung Winter Sollwertschiebung 13:SoSchiebung Sommer Sollwertschiebung 14:Heizkurve Heizkurve linear, Fixpunkt Steilheit 15:Sequenz inc Sequenz ansteigend (increasing) 16:Sequenz dec Sequenz fallend (decreasing) 21:Umschalter Analogumschalter 31:Grösstwert Grösstwertauswahl 32:Kleinstwert...
Seite 215 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 810:AM1 Analog Analogmodul 1 990:AM19 Analog Analogmodul 19 Eingang von Variabeln: 1171:D801 Wert Wertvorgabe von D801 1179:D809 Wert Wertvorgabe von D809 1201:E8x4 Wert Wertvorgabe von E814 1202:E8x8 Wert Wertvorgabe von E818...
Seite 216 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 69:MP9 Applik. Messpunkt 9 der Applikation 71:Uhr Kanal 1 Schaltuhr-Kanal 1 73:Uhr Kanal 3 Schaltuhr-Kanal 3 80:Sammelalarm Alarm, Sammelalarm 81:Alarm A1 Alarm-Kanal 1 89:Alarm A9 Alarm-Kanal 9 90:Sammelerror Sammelfehler...
Seite 217: Tab. 86: Analogmodule
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 20.0 Wert E815:AM1 Xp,s AM1 Proportionalband, Steilheit 0.0..100.0 10.0 10.0 Xp bzw. s E816:AM1 Tn,tau AM1 Nachstellzeit, 0..999 Zeitkonstante Kein I-Anteil, keine Verzögerung 160s Tn bzw. tau E817:AM1 Offset AM1 Offset-Ausgang -100.0..300.0...
Seite 218: Management-Ebene
RDT724 / RDT711 / RDT708 Parameter Management-Ebene Parameterbereich M000-M999 (M=4) 8.6.1 Passworte Displayanzeige Funktion Bereich Einheit Werk M001:Passwort H Passwort H für Fachmann 10..999 Zugang zur Hand-Ebene M002:Passwort A Passwort A für Fachmann 10..999 Zugang zur Applikations-Ebene M003:Passwort E Passwort E für Fachmann 10..999...
Seite 219: Service-Schnittstelle Com1
RDT724 / RDT711 / RDT708 Parameter 8.6.2 Service-Schnittstelle Com1 Displayanzeige Funktion Bereich Einheit Werk M103:Com1 BdRate Com1 Baudrate 1..4 1:2400 Baud 2:9600 Baud 3:19200 Baud 4:38400 Baud Tab. 88: Service-Schnittstelle Com1 8.6.3 Bus-Schnittstelle Com2 Displayanzeige Funktion Bereich Einheit Werk M200:Com2 HW Typ Com2 Interface Hardware-Typ 0..2...
Seite 220: Gerätekonfiguration
RDT724 / RDT711 / RDT708 Parameter 8.6.4 Gerätekonfiguration 8.6.4.1 Betriebsstunden Displayanzeige Funktion Bereich Einheit Werk M400:Betriebzeit Betriebsstunden Gerät 0..999999 123456h Tab. 90: Betriebsstunden Dieser Stundenzähler ist nicht rückstellbar, auch nicht durch Geräteinitialisierung. 8.6.4.2 Schaltuhr Displayanzeige Funktion Bereich Einheit Werk M410:Uhr Quelle Quelle für Uhrzeit, Datum...
Seite 221 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 310:Ausgang Y1 Ausgang Y1, digital 360:Ausgang Y6 Ausgang Y6, digital 410:Relais R1 Relaisausgang R1 460:Relais R6 Relaisausgang R6 Eingang von Spezialmodulen: 510:SM1 Spezial Spezialmodul 1 590:SM9 Spezial Spezialmodul 9...
Seite 222 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk Eingang von I/O: 110:Eingang E1 Eingang E1, digital 180:Eingang E8 Eingang E8, digital 210:Eingang D1 Digitaleingang D1 240:Eingang D4 Digitaleingang D4 310:Ausgang Y1 Ausgang Y1, digital 360:Ausgang Y6 Ausgang Y6, digital...
Seite 223 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 89:Alarm A9 Alarm-Kanal 9 90:Sammelerror Sammelfehler 91:Sensorerror Sensorfehler 92:Systemerror Systemfehler Eingang von I/O: 110:Eingang E1 Eingang E1, digital 180:Eingang E8 Eingang E8, digital 210:Eingang D1 Digitaleingang D1 240:Eingang D4...
Seite 224 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 71:Uhr Kanal 1 Schaltuhr-Kanal 1 73:Uhr Kanal 3 Schaltuhr-Kanal 3 80:Sammelalarm Alarm, Sammelalarm 81:Alarm A1 Alarm-Kanal 1 89:Alarm A9 Alarm-Kanal 9 90:Sammelerror Sammelfehler 91:Sensorerror Sensorfehler 92:Systemerror Systemfehler Eingang von I/O:...
Seite 225 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk M424:Uhr K3 ext Schaltuhrkanal 3, 0..9999 Übersteuerung  0:Ungenutzt Keine Übersteuerung Eingang von Systemvariabeln: 61:MP1 Applik. Messpunkt 1 der Applikation 69:MP9 Applik. Messpunkt 9 der Applikation 71:Uhr Kanal 1...
Seite 226 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 711:KM1zKonvert Konvertermodul 1, Ausgang Z 790:KM9 Konvert Konvertermodul 9, Ausgang Y 791:KM9zKonvert Konvertermodul 9, Ausgang Z 9999:Bus Eingang vom Bus M425:Uhr K3 ext Schaltuhrkanal 3, 0..9999 Übersteuerung  0:Ungenutzt Keine Übersteuerung...
Seite 227: Alarme
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk Eingang von Logikmodulen: 610:LM1 Logik Logikmodul 1 690:LM9 Logik Logikmodul 9 Eingang von Konvertermodulen: 710:KM1 Konvert Konvertermodul 1, Ausgang Y 711:KM1zKonvert Konvertermodul 1, Ausgang Z 790:KM9 Konvert Konvertermodul 9, Ausgang Y...
Seite 228 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 1:Invers Invertiert, Alarm wenn "0" M613:A1 Eing.1 A1 Verbindung Eingang 1 61..9999 Eingang von Systemvariabeln: 61:MP1 Applik. Messpunkt 1 der Applikation 69:MP9 Applik. Messpunkt 9 der Applikation Eingang von I/O:...
Seite 229 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 1168:D168 hSW Z6 Hilfsregler-Sollwert Zone 6 9999:Bus Eingang vom Bus M614:A1 Eing.2 A1 Verbindung Eingang 2 61..9999 Eingang von Systemvariabeln: 61:MP1 Applik. Messpunkt 1 der Applikation 69:MP9 Applik. Messpunkt 9 der Applikation...
Seite 230 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk 1167:D167 HSW Z6 Hauptregler-Sollwert Zone 6 1168:D168 hSW Z6 Hilfsregler-Sollwert Zone 6 9999:Bus Eingang vom Bus M615:A1 Eing.A A1 Verbindung Eingang A 0..9999 0:Ungenutzt Ausgang "1"=Freigabe Eingang von Systemvariabeln: 61:MP1 Applik.
Seite 231: Modbus
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk Eingang von Konvertermodulen: 710:KM1 Konvert Konvertermodul 1, Ausgang Y 711:KM1zKonvert Konvertermodul 1, Ausgang Z 790:KM9 Konvert Konvertermodul 9, Ausgang Y 791:KM9zKonvert Konvertermodul 9, Ausgang Z 9999:Bus Eingang vom Bus...
Seite 232 RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk M803:BUSM dst 2 Destination Datenpunkt 2 0.00..65535.99 M804:BUSM src 3 Source Datenpunkt 3 0.00..65535.99 M805:BUSM dst 3 Destination Datenpunkt 3 0.00..65535.99 M806:BUSM src 4 Source Datenpunkt 4 0.00..65535.99 M807:BUSM dst 4 Destination Datenpunkt 4 0.00..65535.99...
Seite 233: Tab. 94: Modbus Master
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk M834:BUSM src 18 Source Datenpunkt 18 0.00..65535.99 M835:BUSM dst 18 Destination Datenpunkt 18 0.00..65535.99 M836:BUSM src 19 Source Datenpunkt 19 0.00..65535.99 M837:BUSM dst 19 Destination Datenpunkt 19 0.00..65535.99 M838:BUSM src 20 Source Datenpunkt 20 0.00..65535.99...
Seite 234: Tab. 95: Datenlogger-Handhabung
RDT724 / RDT711 / RDT708 Parameter 1min Aufzeichnung jede Minute M906:Start-Stop Datenlogger Start-Stop, Status 0..1 0:Stop Aufzeichnung stoppen, gestoppt 1:Start Aufzeichnung starten, gestartet M907:Einträge Datenlogger Anzahl Einträge 0..9999 z.B. 68 Einträge pro Kanal Tab. 95: Datenlogger-Handhabung 8.6.7.2 Datenlogger Kanäle 1 Eingang analog oder digital...
Seite 235: Tab. 96: Datenlogger Kanäle
RDT724 / RDT711 / RDT708 Parameter Displayanzeige Funktion Bereich Einheit Werk Eingang von Spezialmodulen: 510:SM1 Spezial Spezialmodul 1 590:SM9 Spezial Spezialmodul 9 Eingang von Logikmodulen: 610:LM1 Logik Logikmodul 1 690:LM9 Logik Logikmodul 9 Eingang von Konvertermodulen: 710:KM1 Konvert Konvertermodul 1, Ausgang Y...
Seite 236: Abbildungsverzeichnis
RDT724 / RDT711 / RDT708 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1: Benutzeroberfläche des RDT 724..............13 Abb. 2: RDT724 / RDT711 / RDT708: Ebenen- und Parameterselektion ....21 Abb. 3: Regelschema RDT708…RDT724..............51 Abb. 4: Funktionsmodul RDT708…RDT724 .............. 51 Abb. 5: Begrenzungen RDT708…RDT724 ..............56 Abb.
Seite 237 RDT724 / RDT711 / RDT708 Abbildungsverzeichnis Abb. 34: ABC XOR ..................... 83 Abb. 35: ABCD XOR....................84 Abb. 36: RS Flip-flop....................84 Abb. 37: Flip-flop......................85 Abb. 38: Flip-flop......................85 Abb. 39: Flip-flop......................85 Abb. 40: Konvertermodule..................86 Abb. 41: 2-Punkt-Regler SW intern ................87 Abb.
Seite 238: Tabellenverzeichnis
RDT724 / RDT711 / RDT708 Tabellenverzeichnis Tabellenverzeichnis Tab. 1: Zubehör ......................13 Tab. 2: Tastenbeschreibung..................20 Tab. 3: Bedienkonzept....................20 Tab. 4: Analogeingänge....................69 Tab. 5: Dekodiertabelle....................90 Tab. 6: Dekodiertabelle....................91 Tab. 7: hx Gehalt ...................... 105 Tab. 8: Meldungscodes und -formate............... 122 Tab.
Seite 239 RDT724 / RDT711 / RDT708 Tabellenverzeichnis Tab. 34: MMI für Applikationsebene: Sollwerte............155 Tab. 35: MMI für Applikationsebene: Istwerte Analogeingänge....... 156 Tab. 36: MMI für Applikationsebene: Istwerte Analogausgänge......157 Tab. 37: MMI für Applikationsebene: Status digital genutzter Ein-/Ausgänge ..157 Tab.
Seite 240 RDT724 / RDT711 / RDT708 Tabellenverzeichnis Tab. 70: PID-Regler....................183 Tab. 71: Sequenzen ....................183 Tab. 72: Begrenzungsregler ..................184 Tab. 73: Energierückgewinnung................184 Tab. 74: Stützbetrieb und freie Nachtkühlung ............185 Tab. 75: Zweipunkt-Regler ..................185 Tab. 76: Zeitmodul....................186 Tab.
Seite 241: Index
RDT724 / RDT711 / RDT708 Index Index Abkürzungen....................9 Alarme .................... 19, 37, 108 Alarmhandhabung ................108, 227 Alarmkanäle....................108 Analogausgänge................... 71 Analogeingänge.................... 68 Analogmodule..................... 213 Anschluss ....................114 Applikation Ebene..................172 Applikationen ....................15 Applikations-Info ................... 23 Applikationswechsel ..................28 Aufstartphase....................
Seite 242 RDT724 / RDT711 / RDT708 Index Gerätekonfi-guration ..................19 Grund-Ebene ................16, 17, 20, 153 Grundkonfiguration ..................172 Hand Ebene....................169 Handbetrieb ....................16 Handebene ....................29 Hand-Ebene....................16 Hardware ....................113 Index ......................241 Initialisierung....................28 Installation....................... 7 IO ........................15 Istwertanzeige....................
Seite 243 RDT724 / RDT711 / RDT708 Index Sollwertschiebung..................181 Sortiment ....................113 Speisespannung ................... 34 Spezialmodule .................... 201 Spezialmodule SM..................74 Sprachauswahl ..................... 15 Sprache ......................23 Stack-Speicher ................... 158 Standardanzeigen..................22 Stützbetrieb....................64 Tastenbeschreibung ..................19 TU-Umrahmung ..................121 Uebersteuern ....................108 Ungenutzt ....................
