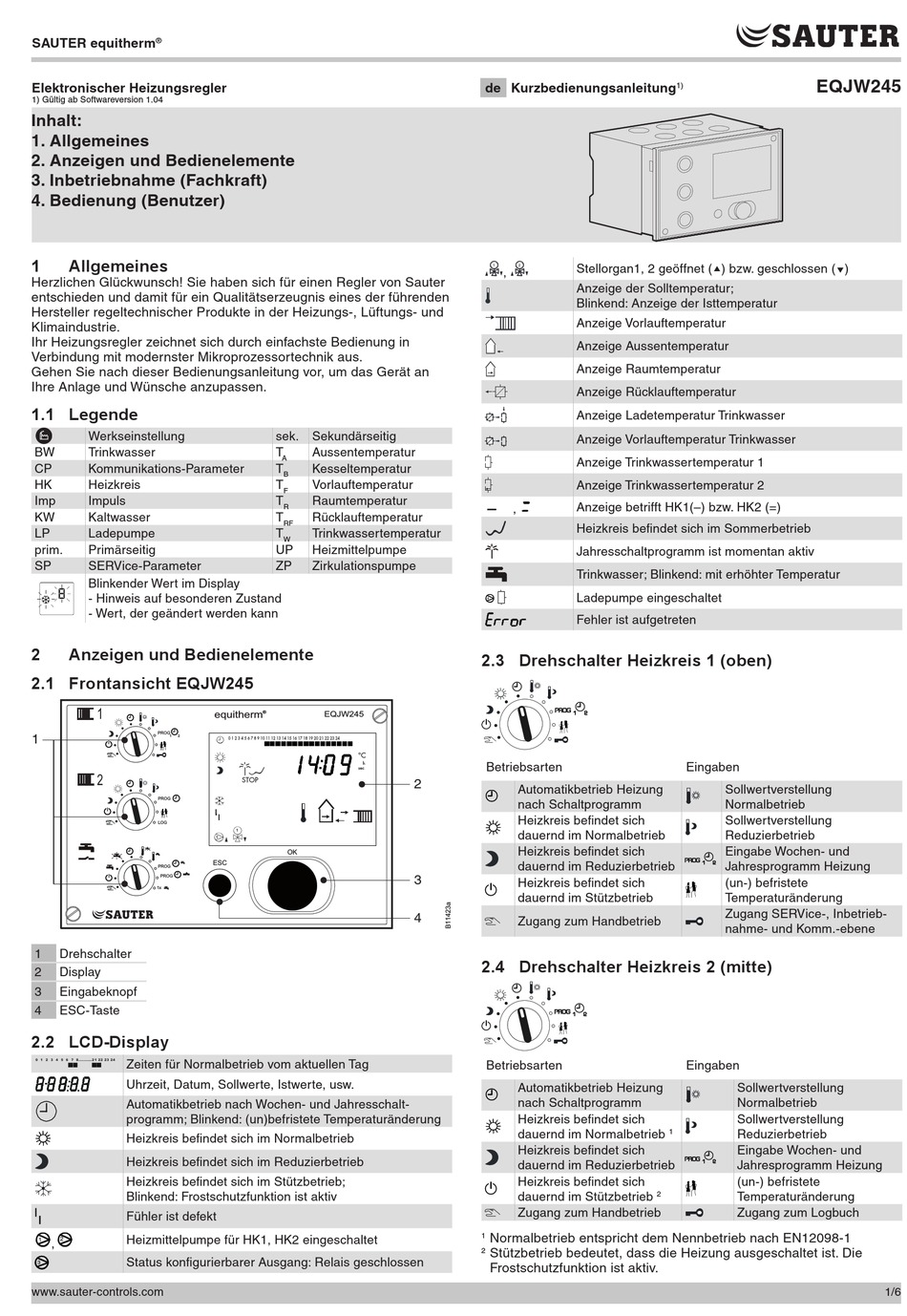

Sauter EQJW245 Kurzbedienungsanleitung

SAUTER equitherm
®
Elektronischer Heizungsregler
1) Gültig ab Softwareversion 1.04
Inhalt:
1. Allgemeines
2. Anzeigen und Bedienelemente
3. Inbetriebnahme (Fachkraft)
4. Bedienung (Benutzer)
1 Allgemeines
Herzlichen Glückwunsch! Sie haben sich für einen Regler von Sauter
entschieden und damit für ein Qualitätserzeugnis eines der führenden
Hersteller regeltechnischer Produkte in der Heizungs-, Lüftungs- und
Klimaindustrie.
Ihr Heizungsregler zeichnet sich durch einfachste Bedienung in
Verbindung mit modernster Mikroprozessortechnik aus.
Gehen Sie nach dieser Bedienungsanleitung vor, um das Gerät an
Ihre Anlage und Wünsche anzupassen.
1.1 Legende
Werkseinstellung
BW Trinkwasser
CP Kommunikations-Parameter
HK Heizkreis
Imp Impuls
KW Kaltwasser
LP Ladepumpe
prim. Primärseitig
SP SERVice-Parameter
Blinkender Wert im Display
- Hinweis auf besonderen Zustand
- Wert, der geändert werden kann
2 Anzeigen und Bedienelemente

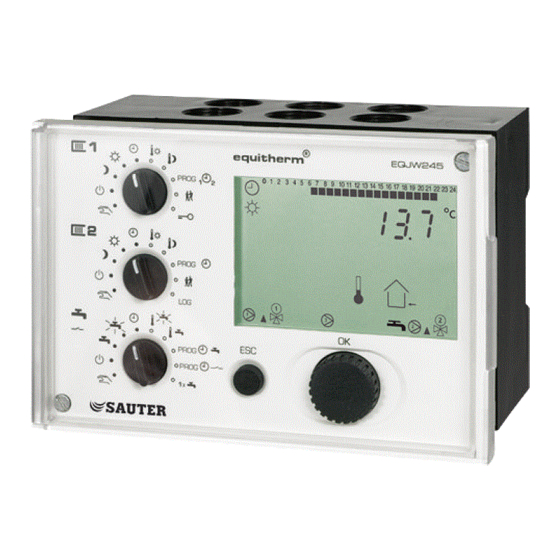

2.1 Frontansicht EQJW245
1
PROG
1
1 2
2
PROG
LOG
PROG
PROG
1x
1 Drehschalter
2 Display
3 Eingabeknopf
4 ESC-Taste
2.2 LCD-Display
Zeiten für Normalbetrieb vom aktuellen Tag
0 1 2 3 4 5 6 7 8.... ......2 1 22 23 24
Uhrzeit, Datum, Sollwerte, Istwerte, usw.
Automatikbetrieb nach Wochen- und Jahresschalt-
programm; Blinkend: (un)befristete Temperaturänderung
Heizkreis befindet sich im Normalbetrieb
Heizkreis befindet sich im Reduzierbetrieb
Heizkreis befindet sich im Stützbetrieb;
Blinkend: Frostschutzfunktion ist aktiv
Fühler ist defekt
Heizmittelpumpe für HK1, HK2 eingeschaltet
, 2
Status konfigurierbarer Ausgang: Relais geschlossen
3
www.sauter-controls.com
sek. Sekundärseitig
T Aussentemperatur
A
T Kesseltemperatur
B
T Vorlauftemperatur
F
T Raumtemperatur
R
T Rücklauftemperatur
RF
T Trinkwassertemperatur
W
UP Heizmittelpumpe
ZP Zirkulationspumpe
equitherm EQJW245
®
2
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
°C
h
sec
STOP
1
1
OK
ESC
de Kurzbedienungsanleitung
Stellorgan1, 2 geöffnet (
,
Anzeige der Solltemperatur;
Blinkend: Anzeige der Isttemperatur
Anzeige Vorlauftemperatur
Anzeige Aussentemperatur
Anzeige Raumtemperatur
Anzeige Rücklauftemperatur
Anzeige Ladetemperatur Trinkwasser
Anzeige Vorlauftemperatur Trinkwasser
Anzeige Trinkwassertemperatur 1
Anzeige Trinkwassertemperatur 2
Anzeige betrifft HK1(–) bzw. HK2 (=)
,
Heizkreis befindet sich im Sommerbetrieb
Jahresschaltprogramm ist momentan aktiv
Trinkwasser; Blinkend: mit erhöhter Temperatur
Ladepumpe eingeschaltet
Fehler ist aufgetreten
2.3 Drehschalter Heizkreis 1 (oben)
Betriebsarten
2
Automatikbetrieb Heizung
nach Schaltprogramm
Heizkreis befindet sich
dauernd im Normalbetrieb
Heizkreis befindet sich
dauernd im Reduzierbetrieb
3
Heizkreis befindet sich
dauernd im Stützbetrieb
4
Zugang zum Handbetrieb
2.4 Drehschalter Heizkreis 2 (mitte)
Betriebsarten
Automatikbetrieb Heizung
nach Schaltprogramm
Heizkreis befindet sich
dauernd im Normalbetrieb
Heizkreis befindet sich
dauernd im Reduzierbetrieb
Heizkreis befindet sich
dauernd im Stützbetrieb
Zugang zum Handbetrieb
Normalbetrieb entspricht dem Nennbetrieb nach EN12098-1
1
Stützbetrieb bedeutet, dass die Heizung ausgeschaltet ist. Die
2
Frostschutzfunktion ist aktiv.
EQJW245
1)
) bzw. geschlossen (

Eingaben
Sollwertverstellung
Normalbetrieb
Sollwertverstellung
Reduzierbetrieb
Eingabe Wochen- und
Jahresprogramm Heizung
(un-) befristete
Temperaturänderung
Zugang SERVice-, Inbetrieb-
nahme- und Komm.-ebene
Eingaben
Sollwertverstellung
Normalbetrieb
Sollwertverstellung
Reduzierbetrieb
1
Eingabe Wochen- und
Jahresprogramm Heizung
(un-) befristete
Temperaturänderung
2
Zugang zum Logbuch
)

1/6
