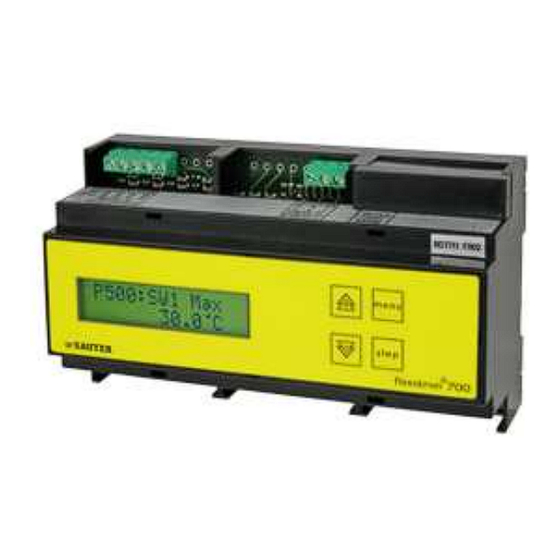

RDT 711: Lüftungs- und Klimaregler mit erweiterter Funktionalität
Ihr Vorteil für mehr Energieeffizienz
Freie Aussenkühlung mit einstellbaren Parametern. Eingänge für den Anschluss von Raumbedien-
einheiten zur Änderung des Sollwertes oder der Betriebsart und von Sollwertverstellern stehen zur
Verfügung.
Einsatzgebiete
Mehrere Relaisausgänge zur Ansteuerung eines Ventilators, einer Pumpe sowie eines Stellantriebs.
Analogausgänge zur Ansteuerung von Stellorganen für Heiz- und Kühlregister sowie Klappen für
Wärme- bzw. Kälterückgewinnung.
Eigenschaften
•
Hintergrundbeleuchtetes 2 Zeilen Klartextdisplay
•
Einfache Bedienerführung mit 4 Tasten
•
4 unterschiedliche Basismodelle für konstante Zuluft- und Kaskadenregelung
•
Erweiterungsebene mit PLC Funktionalität
•
Wochen- und Jahresschaltprogramm mit automatischer Sommerzeit/Winterzeit-Umschaltung
•
Handbetrieb
•
Anschlussmöglichkeit verschiedener Sollwertversteller
•
PC - Software zur Parametrierung
Technische Beschreibung
•
Gehäuse aus flammwidrigem, schwarzem Thermoplast
•
4 Analogeingänge Ni1000 oder 0...10 V und 2 Digitaleingänge
•
Vervielfachung von Messwerten
•
PID-Regelung
•
3 Analogausgänge (0...10 V) und 2 Relaisausgänge
•
Geschützte SERVice Ebene mit einstellbaren Regelparametern
•
Sequenz-, Begrenzungs- und Führungsfunktionen
•
Freie Aussenkühlung
•
Frostschutzfunktion
•
Geeignet zur Montage auf Hutschiene nach EN 60715
•
Elektrischer Anschluss mit Schraubklemmen für Leitungen bis 1,5 mm²
Typ
RDT 711 F002
Speisespannung 24 V~
24 V=
Leistungsaufnahme
Ausgänge
1)
Digitalausgänge
Analogausgänge
Eingänge
Digitaleingänge
Analogeingänge
Eingangsimpedanz
Parameter Hauptregler
Proportionalbereich
Nachstellzeit
Parameter Hilfsregler
Proportionalbereich
Nachstellzeit
Vorhaltezeit
Temperaturbereiche
Normaltemperatur
Reduzierte Temperatur
Soll-, Istwert Hilfsregler
Zykluszeit
1) Potentialfreie Kontakte
2) Im eingebauten Zustand
Eigenschaften
Zulufttemperaturregelung
± 20%, 50...60 Hz
Digitale Schaltuhr für Tages-, Wochen- und
-10...+30% Jahresschaltprogramm
ca. 5 VA Gangreserve
2 digital, 3 analog Ganggenauigkeit
4 A, 230 V~, cosϕ > 0,6 Tagesschaltprogramm
0...10 VDC, 5 mA Anzahl Schaltbefehle
kurzschlussfest min. Schaltabstand
2 digital, 4 analog Wochenschaltprogramm
Schaltstrom ca. 5 mA Anzahl Schaltbefehle
4 Ni1000, 0...10 V, Jahresschaltprogramm
Raumbedieneinheit Anzahl Schaltbefehle
oder Sollwertversteller min. Schaltabstand
Ω
ca. 15 k (für 0...10 V=) zul. Umgebungstemp.
zul. Lagertemperatur
zul. Umgebungsfeuchte
0...100 K
0...999 s Schutzart
Schutzklasse
0...100 K EMV – Immunität
0...999 s EMV - Ausstrahlung
0,0...99,9 s Sicherheit
Dokumentation
Anschlussplan
-50,0...300 ° C Massbild
-50,0...300 ° C Montagevorschrif t
-50,0...300 ° C Bedienungsa nleitung
Technisches Handbuch
1 s Materialdeklaration
Spannung Gewicht
kg
24 V~/= 0,30
min. 24 h
< 2,5s/Tag @ 25° C
6
15 Minuten
6 / Tag
12
1 Tag
0...50 ° C
-20...60 ° C
5...95% rF
nicht kondensierend
2)
IP20 (EN 60529)
II (IEC 60730 – 1)
EN 50082-2
EN 50081-1
EN 60730-1
A10485
M10475
P100001972
P100002033
7 010047
MD 46.201
Sauter Components
46.205/1
PI D
Y02 899
7146205001 05
